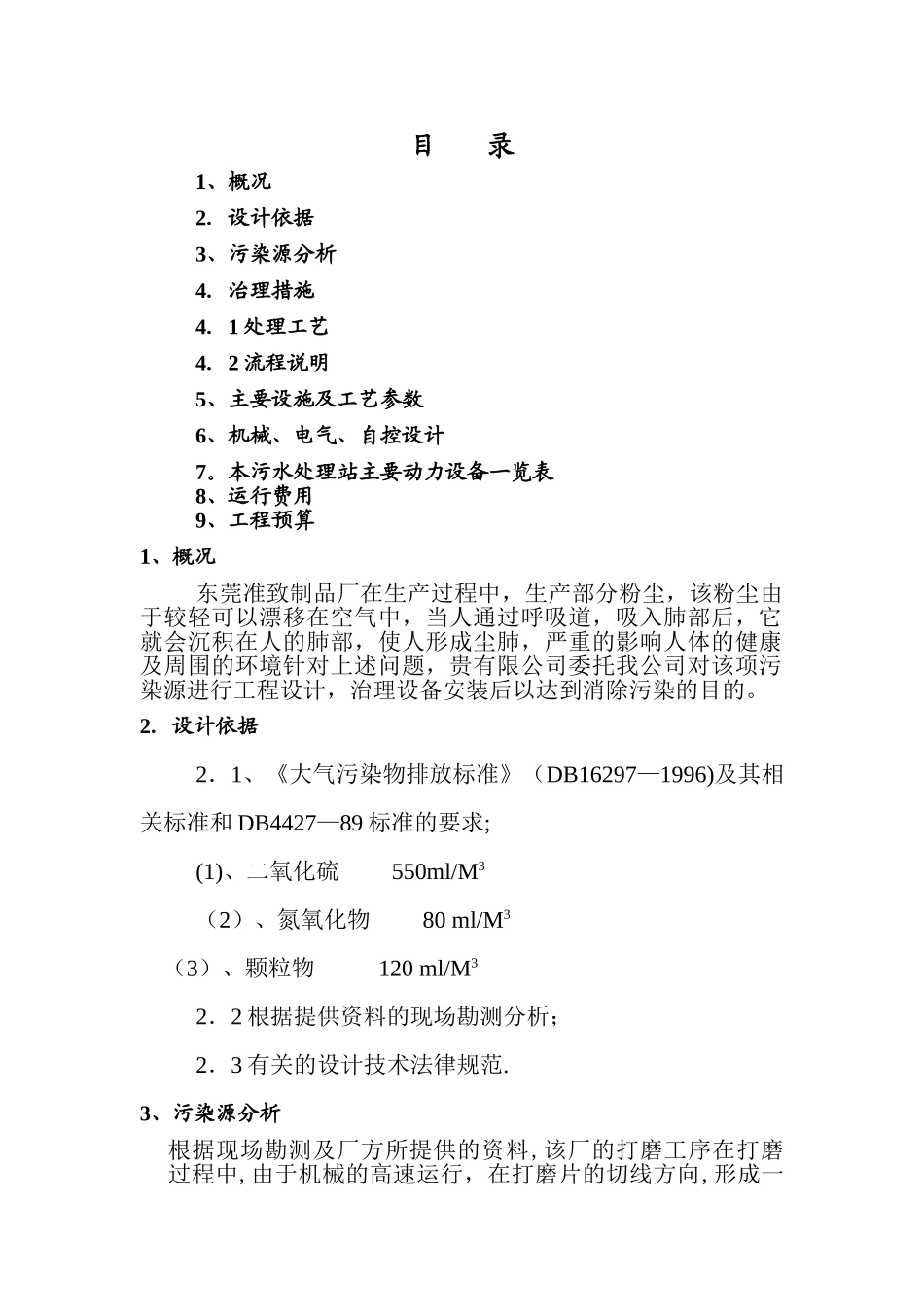

目 录1、概况2．设计依据3、污染源分析4．治理措施4．1 处理工艺4．2 流程说明5、主要设施及工艺参数6、机械、电气、自控设计7。本污水处理站主要动力设备一览表8、运行费用9、工程预算1、概况东莞准致制品厂在生产过程中，生产部分粉尘，该粉尘由于较轻可以漂移在空气中，当人通过呼吸道，吸入肺部后，它就会沉积在人的肺部，使人形成尘肺，严重的影响人体的健康及周围的环境针对上述问题，贵有限公司委托我公司对该项污染源进行工程设计，治理设备安装后以达到消除污染的目的。2．设计依据2．1、《大气污染物排放标准》（DB16297—1996)及其相关标准和 DB4427—89 标准的要求;(1)、二氧化硫 550ml/M3（2）、氮氧化物 80 ml/M3 （3）、颗粒物 120 ml/M32．2 根据提供资料的现场勘测分析；2．3 有关的设计技术法律规范.3、污染源分析根据现场勘测及厂方所提供的资料,该厂的打磨工序在打磨过程中,由于机械的高速运行，在打磨片的切线方向,形成一个扇面状的污染源，对车间及周围环境形成很大一个的粉尘漂移区，严重污染周边的环境.4．治理措施4．1 处理工艺4．2 流程说明根据实际情况，拟定采纳负压除尘系统来解决,在打磨工序的工作台前增加吸风罩，接通风管路吸尘，防止粉尘外溢,经风机进口强大负压将粉尘送入除尘塔,含尘废气在塔内的从下而上经筛孔进入筛板上的液层，通过气体的鼓泡进行吸收有害物质,然后经气水分离器分离出水，净化后的气体通过排气管排入大气。5、主要设施及工艺参数5．1 离心风机风量计算：吸风口:66 个进风控制截面尺寸；0.35＊0.15M污染源控制风速：选 4M/S安全系数: 1。2设计风量;40000M3/H，根据现场实际情况拟定采纳二套系统,每套系统选用为 4—72NO8D 离心风机，风量为 20332M3/H，风压为 1960Pa。5．2 除尘器 筛板塔形式钢结构；尺寸 φ2200*4700MM，空塔速度为1。5M/S,筛板开孔率为 10％,二层筛板，全塔压降； 800-1000Pa液相负荷 60M3/H.5。3 气水分离器；钢结构，安装在吸收塔顶部。烟尘及废气吸尘罩离心风机除尘塔排气管排 放气气气5。4 循环泵;选用 GD100—21 泵。流量 60M3/H,功率 5.5KW5。5 管道主管路采纳 1000*250 毫米铁管制成，风速为 22 米/秒,支管路300＊100 毫米,支管风速 10 米/秒以上,5。6 吸尘罩内风速为 5 米/秒。5。7 烟囱直径、高度的确定； 即要满足大气污染污物的扩散稀释要求，又要考虑节约投资 。 取 排 放 出 口 空 气 流 速 为...
