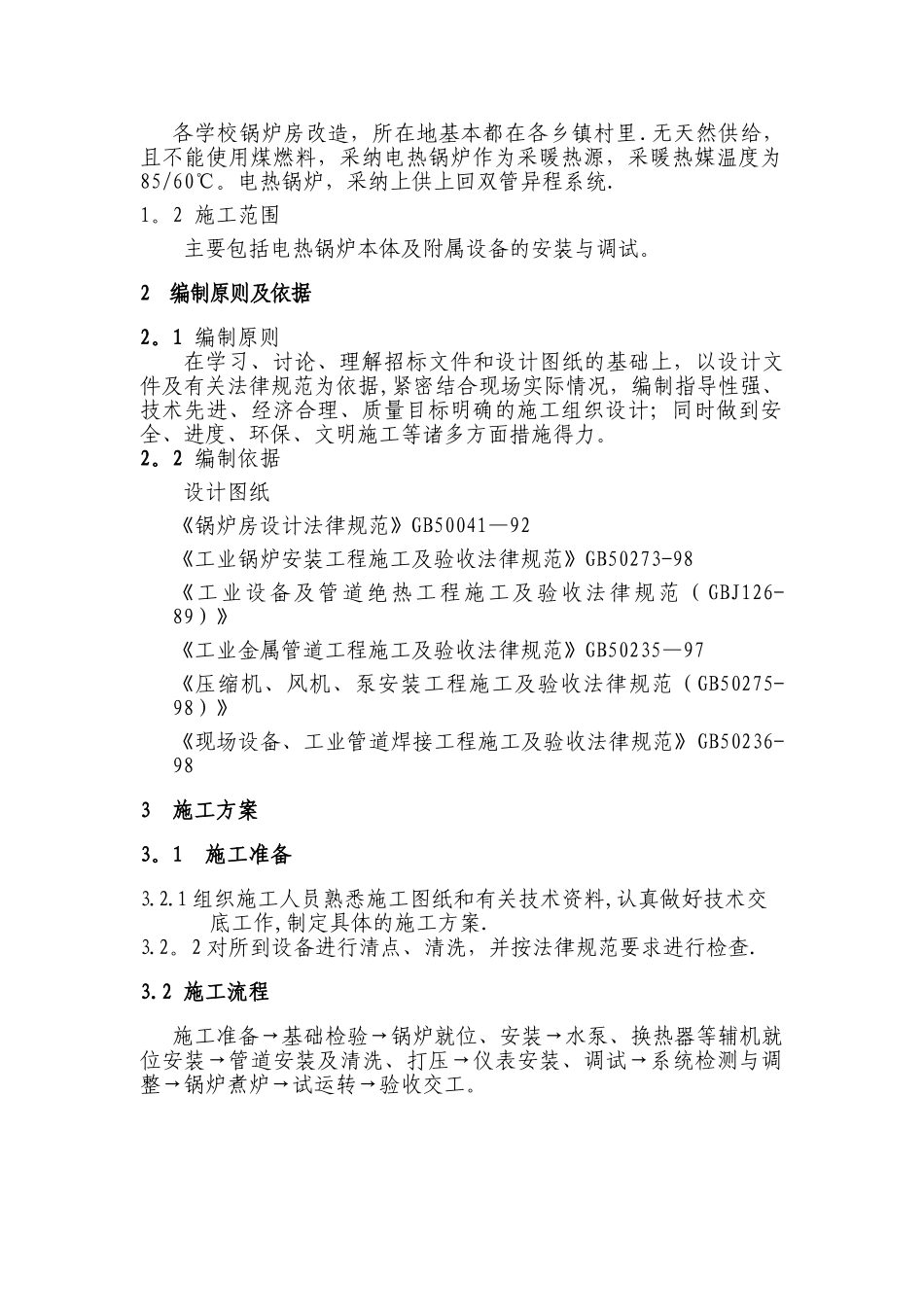

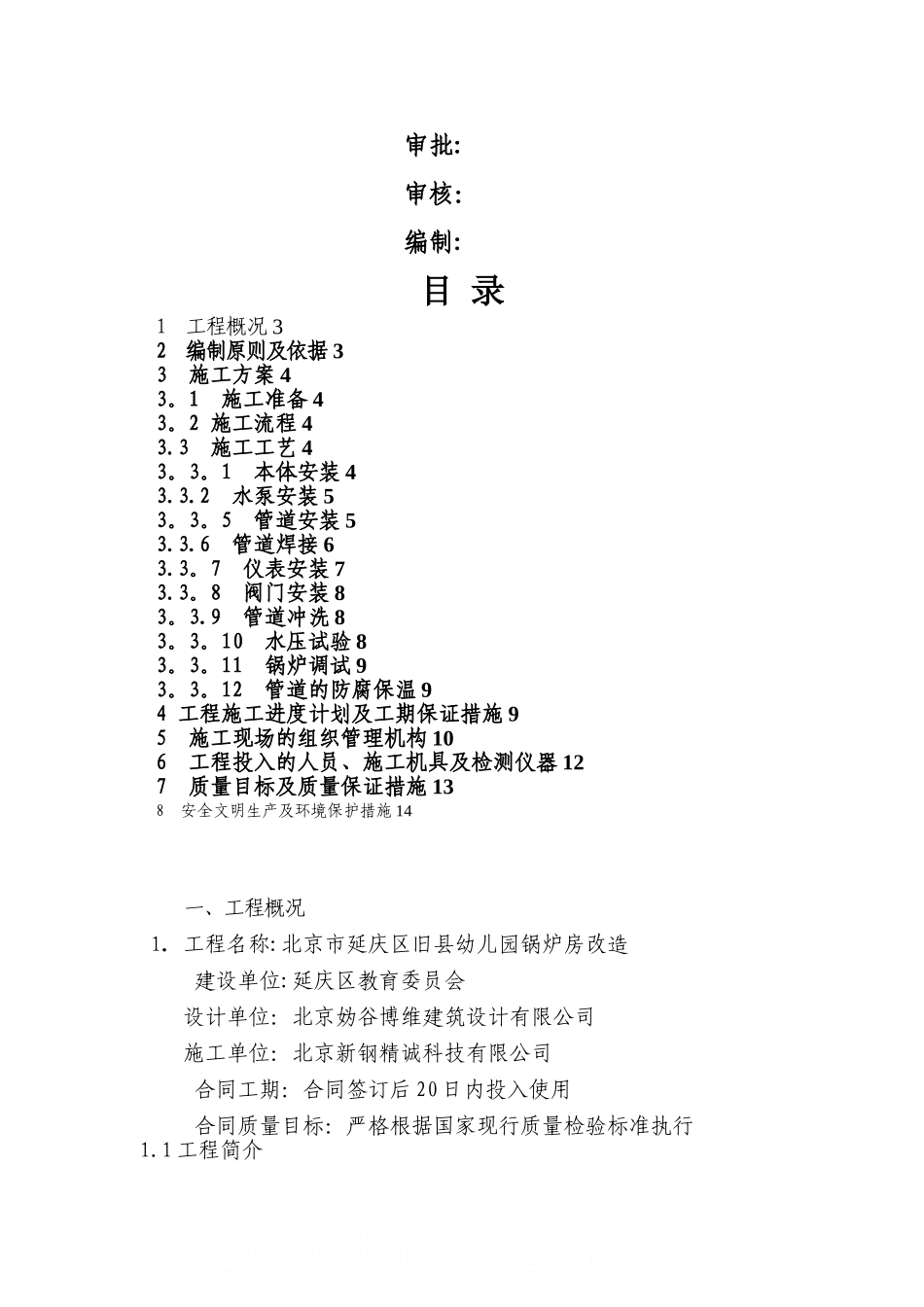

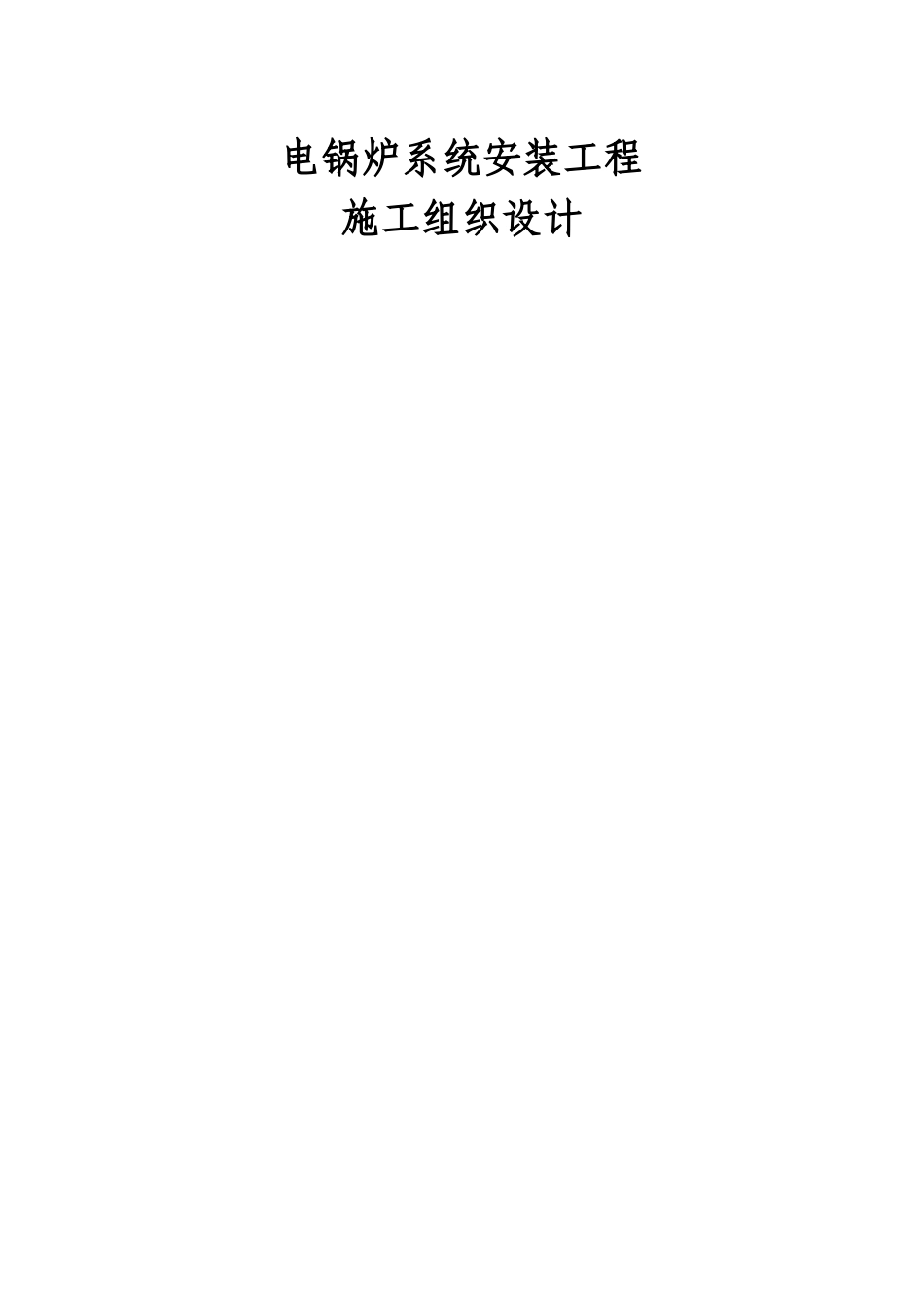

电锅炉系统安装工程施工组织设计审批:审核：编制:目 录1 工程概况 32 编制原则及依据 33 施工方案 43。1 施工准备 43。2 施工流程 43.3 施工工艺 43。3。1 本体安装 43.3.2 水泵安装 53。3。5 管道安装 53.3.6 管道焊接 63.3。7 仪表安装 73.3。8 阀门安装 83。3.9 管道冲洗 83。3。10 水压试验 83。3。11 锅炉调试 93。3。12 管道的防腐保温 94 工程施工进度计划及工期保证措施 95 施工现场的组织管理机构 106 工程投入的人员、施工机具及检测仪器 127 质量目标及质量保证措施 138 安全文明生产及环境保护措施 14一、工程概况1．工程名称:北京市延庆区旧县幼儿园锅炉房改造 建设单位:延庆区教育委员会设计单位：北京妫谷博维建筑设计有限公司施工单位：北京新钢精诚科技有限公司合同工期：合同签订后 20 日内投入使用合同质量目标：严格根据国家现行质量检验标准执行1.1 工程简介各学校锅炉房改造，所在地基本都在各乡镇村里.无天然供给，且不能使用煤燃料，采纳电热锅炉作为采暖热源，采暖热媒温度为85/60℃。电热锅炉，采纳上供上回双管异程系统.1。2 施工范围主要包括电热锅炉本体及附属设备的安装与调试。2 编制原则及依据2。1 编制原则在学习、讨论、理解招标文件和设计图纸的基础上，以设计文件及有关法律规范为依据,紧密结合现场实际情况，编制指导性强、技术先进、经济合理、质量目标明确的施工组织设计；同时做到安全、进度、环保、文明施工等诸多方面措施得力。2。2 编制依据设计图纸《锅炉房设计法律规范》GB50041—92《工业锅炉安装工程施工及验收法律规范》GB50273-98《工业设备及管道绝热工程施工及验收法律规范（ GBJ126-89）》《工业金属管道工程施工及验收法律规范》GB50235—97《压缩机、风机、泵安装工程施工及验收法律规范（GB50275-98）》《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-983 施工方案3。1 施工准备3.2.1 组织施工人员熟悉施工图纸和有关技术资料,认真做好技术交底工作,制定具体的施工方案.3.2。2 对所到设备进行清点、清洗，并按法律规范要求进行检查.3.2 施工流程施工准备→基础检验→锅炉就位、安装→水泵、换热器等辅机就位安装→管道安装及清洗、打压→仪表安装、调试→系统检测与调整→锅炉煮炉→试运转→验收交工。3。3 施工工艺3.3。1 本体安装3.3.1.1 锅炉安装前,应检查基础尺寸和位置.应与图纸所示位置相符。在锅炉基础上...
