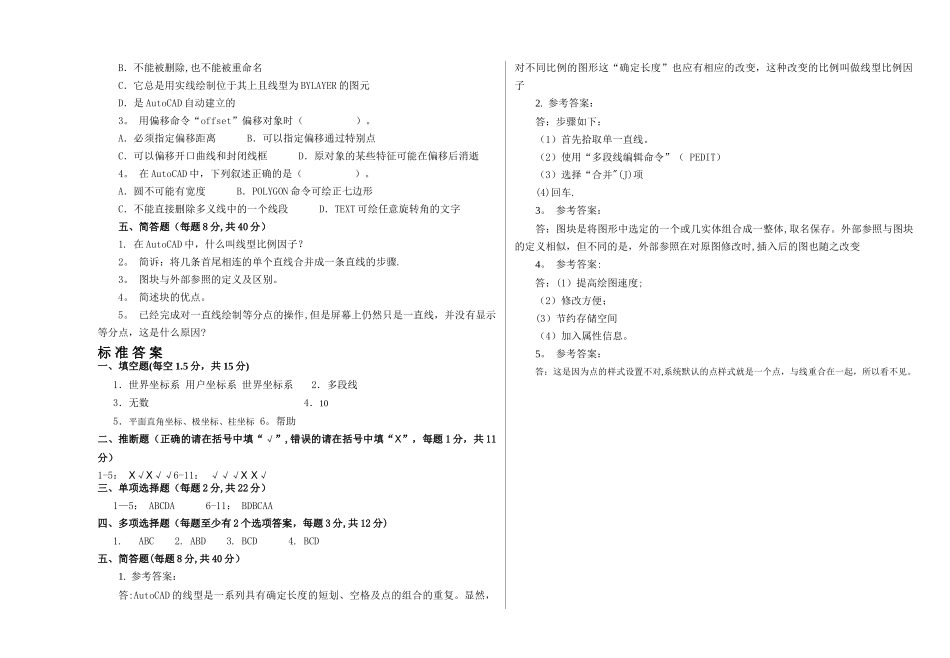

建筑CAD试卷A与答案

共 2 页建筑 CAD A 卷与答案 一、填空题(每空 1.5 分,共 15 分）1。 AutoCAD 的坐标系统有______________、______________，其中____________是固定不变的。2。 既可以绘直线，又可以绘曲线的命令是_____________。3. AutoCAD 中可以创建____________个图层。4。 画一个半径为 5 的圆，确定圆心，输入 d 后,应再输入________。5。 在 AutoCAD 中,显示坐标的方式有三种，分别为___________、___________和__________。6。 AutoCAD 中 F1 键的功能是____________。二、推断题（正确的请在括号中填“√",错误的请在括号中填“X”，每题 1 分，共11 分)1。 在 AutoCAD 中无法使用透视方式观察三维模型。 （ ）2. 范围缩放可以显示图形范围并使所有对象最大显示。（ ）3。 CAD 不仅是辅助设计，而且可以代替人的设计。 （）4. 在 AutoCAD 中,QUIT 命令可退出绘图状态时，提示是否以原图形文件名存盘, 而后可以返回操作系统。 （ ）5。 COPY 命令产生对象的拷贝,而保持原对象不变。（ )6. 不能为尺寸文字添加后缀.（ ）7. AutoCAD 的图标菜单栏可以定制，可以删除，也可以增加。（）8。 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。（）9。 特性匹配可以将源对象的颜色、图层、线型等特性全部赋给目标对象，也可将源对象的图元类型赋给目标对象. （ )10。 使用外部块命令时，当外部块图形改变时，引用部会也会随之改变.（）11。 在电脑中,可以将在一台电脑上画好的图形,原封不动的复制到另外一台电脑上。 ()三、单项选择题（每题 2 分，共 22 分)1. 要使直线或线段只能是水平方向或垂直方向,可执行( )。A．正交模式 B．对象捕捉 C．栅格显示 D．直线 2。 在绘制直线时,可以使用以下快捷输入方式（ ).A．C B．L C．PAN D．E3。 不是环形阵列定义阵列对象数目和分布方法的是（ ）。A．项目总数和填充角度 B．项目总数和项目间的角度C．项目总数和基点位置 D 填充角度和项目间的角度 4。 不能应用修剪命令“trim”进行修剪的对象是（ ）。A．圆弧 B．圆 C 直线 D．文字 5。 要始终保持物体的颜色与图层的颜色一致,物体的颜色应设置为（ )。A．BYLAYER B．BYBLOCK C．COLOR D．RED 6。 用 LINE 命令画出一个矩形，该矩形中有（ ）图元实体.A．1 个 B．4 个 C．不一定 D．5 个 7。 在绘图界面可...
