建筑外立面线管敷设专项方案

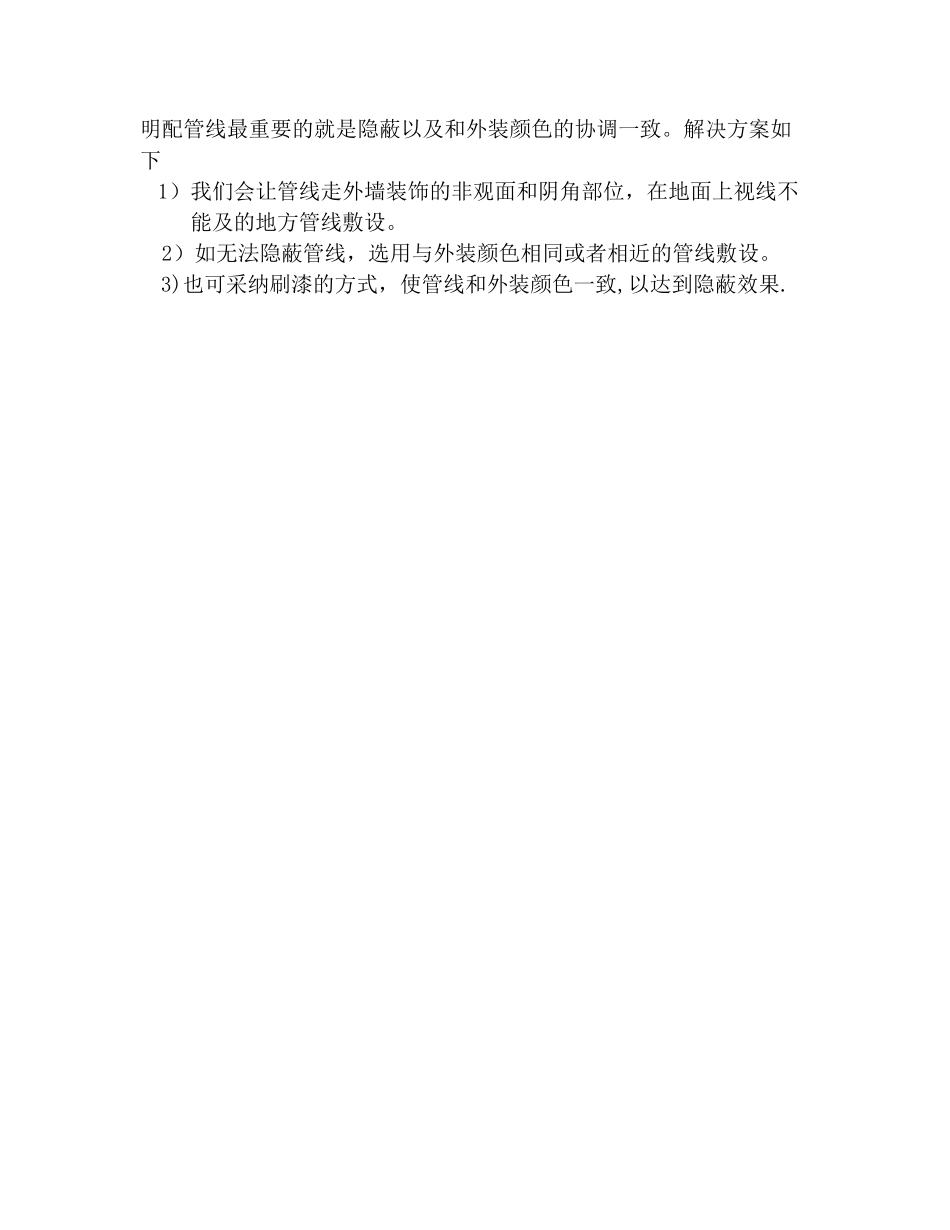

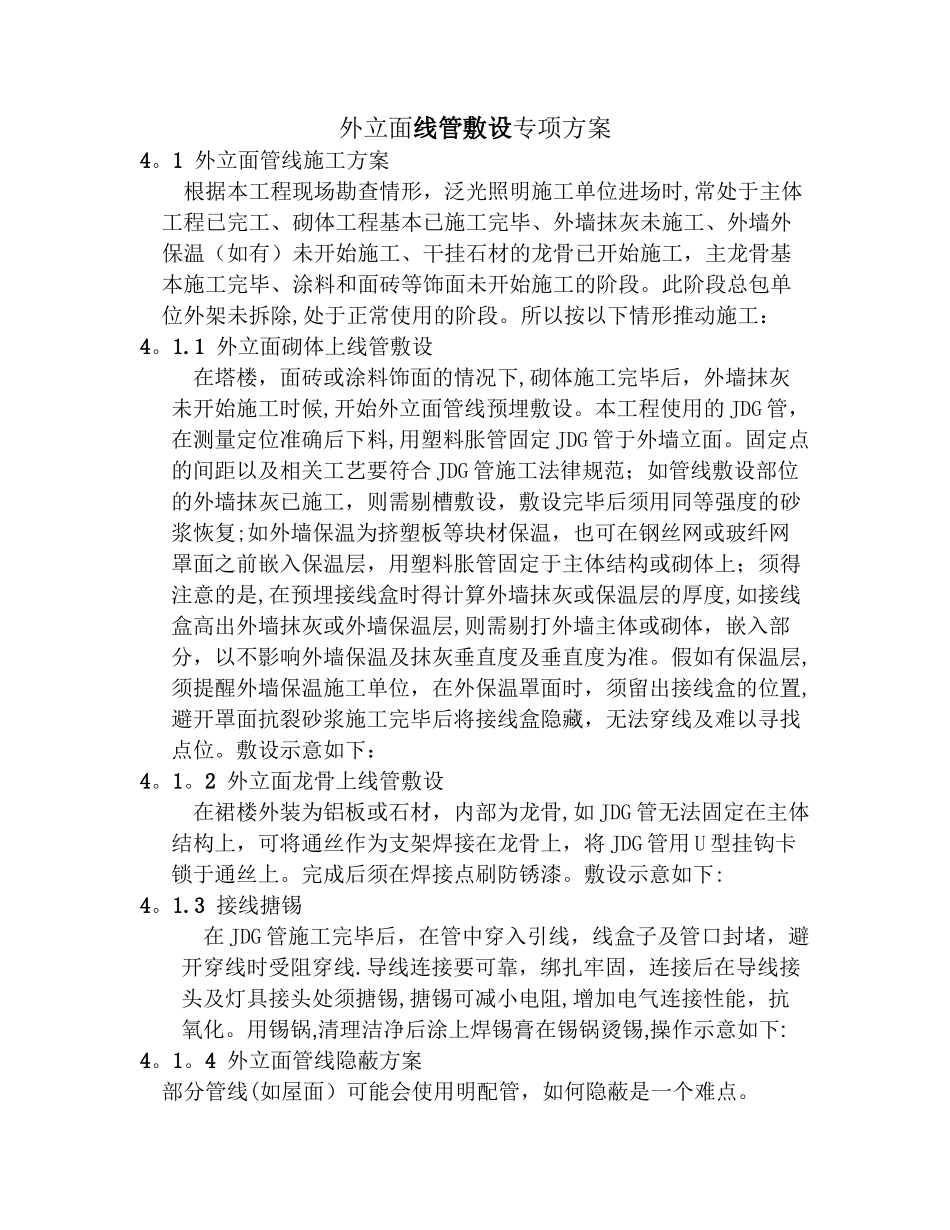

外立面线管敷设专项方案4。1 外立面管线施工方案 根据本工程现场勘查情形，泛光照明施工单位进场时,常处于主体工程已完工、砌体工程基本已施工完毕、外墙抹灰未施工、外墙外保温（如有）未开始施工、干挂石材的龙骨已开始施工，主龙骨基本施工完毕、涂料和面砖等饰面未开始施工的阶段。此阶段总包单位外架未拆除,处于正常使用的阶段。所以按以下情形推动施工：4。1.1 外立面砌体上线管敷设在塔楼，面砖或涂料饰面的情况下,砌体施工完毕后，外墙抹灰未开始施工时候,开始外立面管线预埋敷设。本工程使用的 JDG 管，在测量定位准确后下料,用塑料胀管固定 JDG 管于外墙立面。固定点的间距以及相关工艺要符合 JDG 管施工法律规范；如管线敷设部位的外墙抹灰已施工，则需剔槽敷设，敷设完毕后须用同等强度的砂浆恢复;如外墙保温为挤塑板等块材保温，也可在钢丝网或玻纤网罩面之前嵌入保温层，用塑料胀管固定于主体结构或砌体上；须得注意的是,在预埋接线盒时得计算外墙抹灰或保温层的厚度,如接线盒高出外墙抹灰或外墙保温层,则需剔打外墙主体或砌体，嵌入部分，以不影响外墙保温及抹灰垂直度及垂直度为准。假如有保温层,须提醒外墙保温施工单位，在外保温罩面时，须留出接线盒的位置,避开罩面抗裂砂浆施工完毕后将接线盒隐藏，无法穿线及难以寻找点位。敷设示意如下：4。1。2 外立面龙骨上线管敷设在裙楼外装为铝板或石材，内部为龙骨,如 JDG 管无法固定在主体结构上，可将通丝作为支架焊接在龙骨上，将 JDG 管用 U 型挂钩卡锁于通丝上。完成后须在焊接点刷防锈漆。敷设示意如下:4。1.3 接线搪锡在 JDG 管施工完毕后，在管中穿入引线，线盒子及管口封堵，避开穿线时受阻穿线.导线连接要可靠，绑扎牢固，连接后在导线接头及灯具接头处须搪锡,搪锡可减小电阻,增加电气连接性能，抗氧化。用锡锅,清理洁净后涂上焊锡膏在锡锅烫锡,操作示意如下:4。1。4 外立面管线隐蔽方案部分管线(如屋面）可能会使用明配管，如何隐蔽是一个难点。明配管线最重要的就是隐蔽以及和外装颜色的协调一致。解决方案如下1）我们会让管线走外墙装饰的非观面和阴角部位，在地面上视线不能及的地方管线敷设。2）如无法隐蔽管线，选用与外装颜色相同或者相近的管线敷设。3)也可采纳刷漆的方式，使管线和外装颜色一致,以达到隐蔽效果.
