建筑工程施工实测实量实施规定

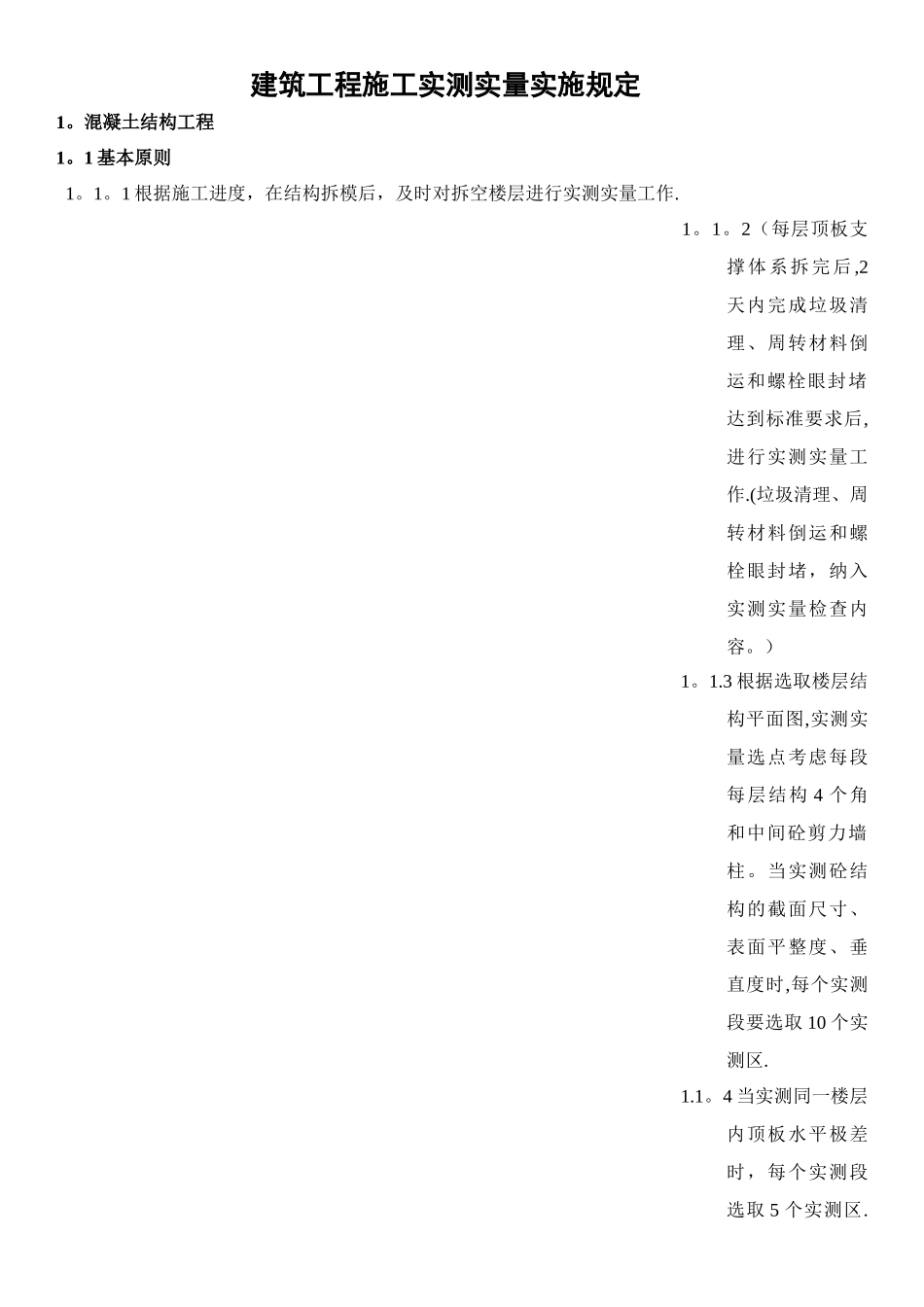

建筑工程施工实测实量实施规定_第1页
1/23

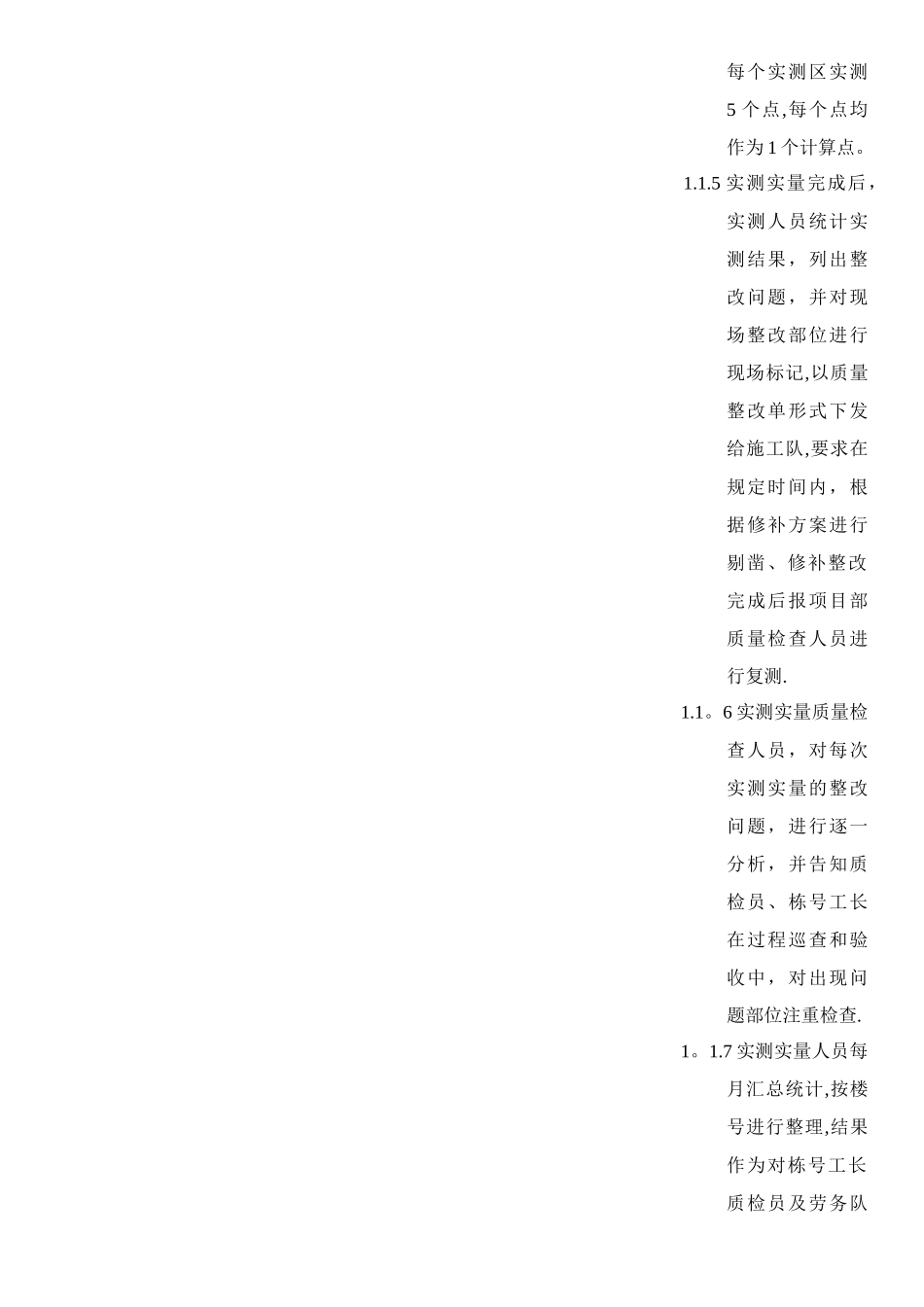

建筑工程施工实测实量实施规定_第2页
2/23

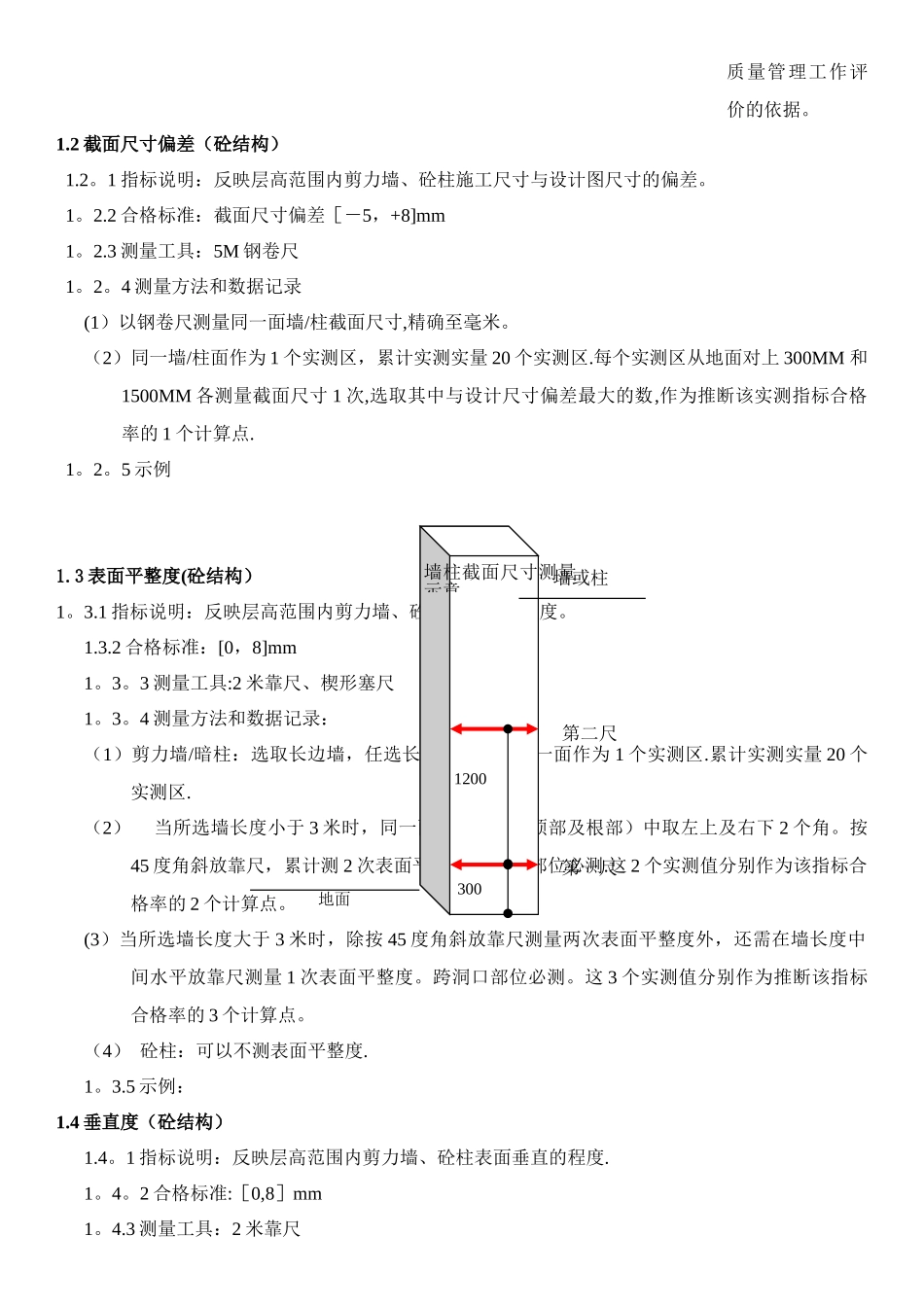

建筑工程施工实测实量实施规定_第3页
3/23
建筑工程施工实测实量实施规定1。混凝土结构工程1。1 基本原则 1。1。1 根据施工进度,在结构拆模后,及时对拆空楼层进行实测实量工作. 1。1。2(每层顶板支撑体系拆完后 ,2天内完成垃圾清理、周转材料倒运和螺栓眼封堵达到标准要求后,进行实测实量工作.(垃圾清理、周转材料倒运和螺栓眼封堵,纳入实测实量检查内容。) 1。1.3 根据选取楼层结构平面图,实测实量选点考虑每段每层结构 4 个角和中间砼剪力墙柱。当实测砼结构的截面尺寸、表面平整度、垂直度时,每个实测段要选取 10 个实测区. 1.1。4 当实测同一楼层内顶板水平极差时,每个实测段选取 5 个实测区.每个实测区实测5 个点,每个点均作为 1 个计算点。 1.1.5 实测实量完成后,实测人员统计实测结果,列出整改问题,并对现场整改部位进行现场标记,以质量整改单形式下发给施工队,要求在规定时间内,根据修补方案进行剔凿、修补整改完成后报项目部质量检查人员进行复测. 1.1。6 实测实量质量检查人员,对每次实测实量的整改问题,进行逐一分析,并告知质检员、栋号工长在过程巡查和验收中,对出现问题部位注重检查. 1。1.7 实测实量人员每月汇总统计,按楼号进行整理,结果作为对栋号工长质检员及劳务队质量管理工作评价的依据。1.2 截面尺寸偏差(砼结构) 1.2。1 指标说明:反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。 1。2.2 合格标准:截面尺寸偏差[-5,+8]mm 1。2.3 测量工具:5M 钢卷尺 1。2。4 测量方法和数据记录(1)以钢卷尺测量同一面墙/柱截面尺寸,精确至毫米。(2)同一墙/柱面作为 1 个实测区,累计实测实量 20 个实测区.每个实测区从地面对上 300MM 和1500MM 各测量截面尺寸 1 次,选取其中与设计尺寸偏差最大的数,作为推断该实测指标合格率的 1 个计算点. 1。2。5 示例1.3 表面平整度(砼结构)1。3.1 指标说明:反映层高范围内剪力墙、砼柱表面平整程度。1.3.2 合格标准:[0,8]mm1。3。3 测量工具:2 米靠尺、楔形塞尺1。3。4 测量方法和数据记录:(1)剪力墙/暗柱:选取长边墙,任选长边墙两面中的一面作为 1 个实测区.累计实测实量 20 个实测区.(2)当所选墙长度小于 3 米时,同一面墙 4 个角(顶部及根部)中取左上及右下 2 个角。按45 度角斜放靠尺,累计测 2 次表面平整度.跨洞口部位必测.这 2 个实测值分别作为该指标合格率的 2 个计算点。(3)当所选墙长度大于 3 米时,除按 4...
