建筑工程测量细则

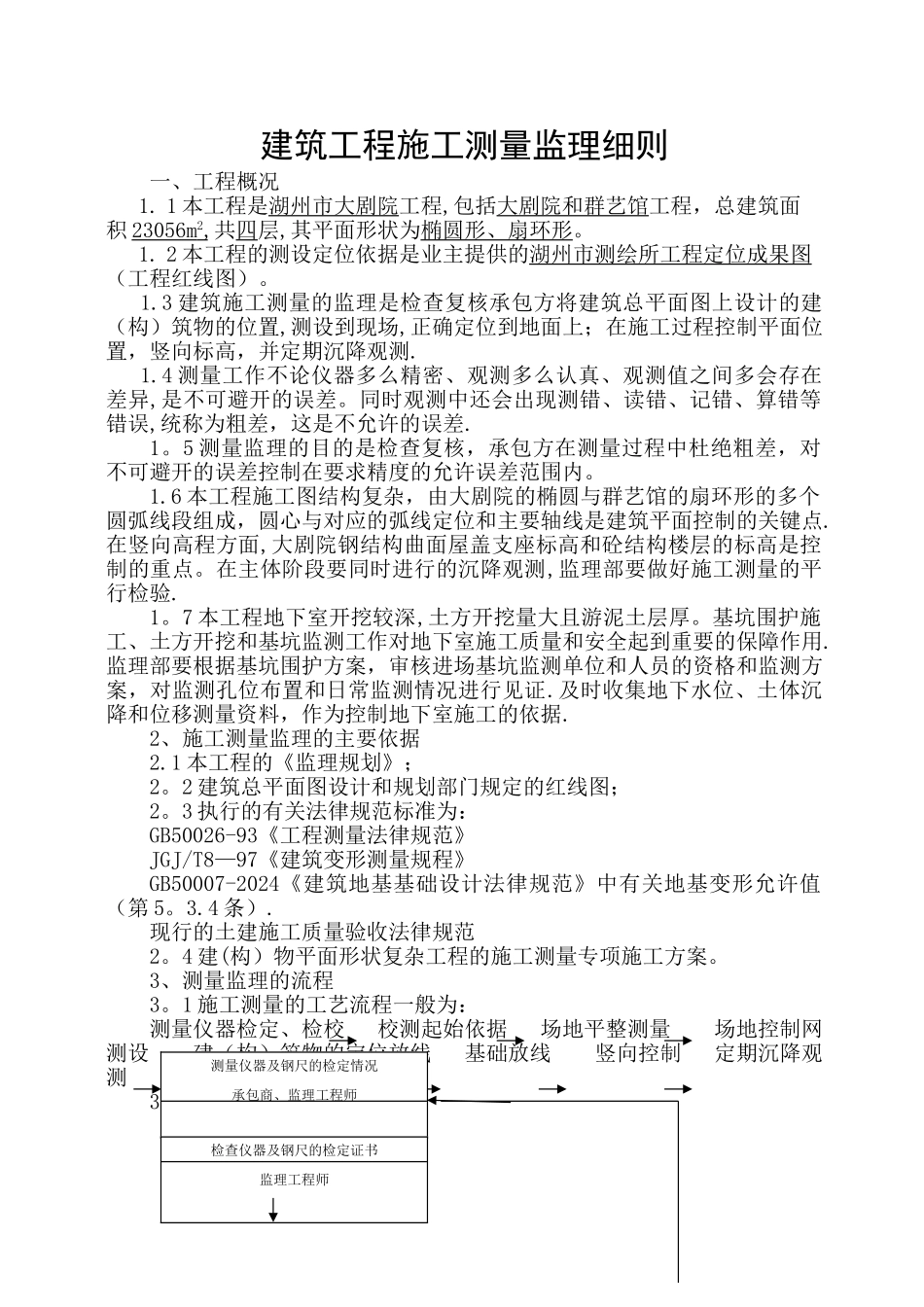

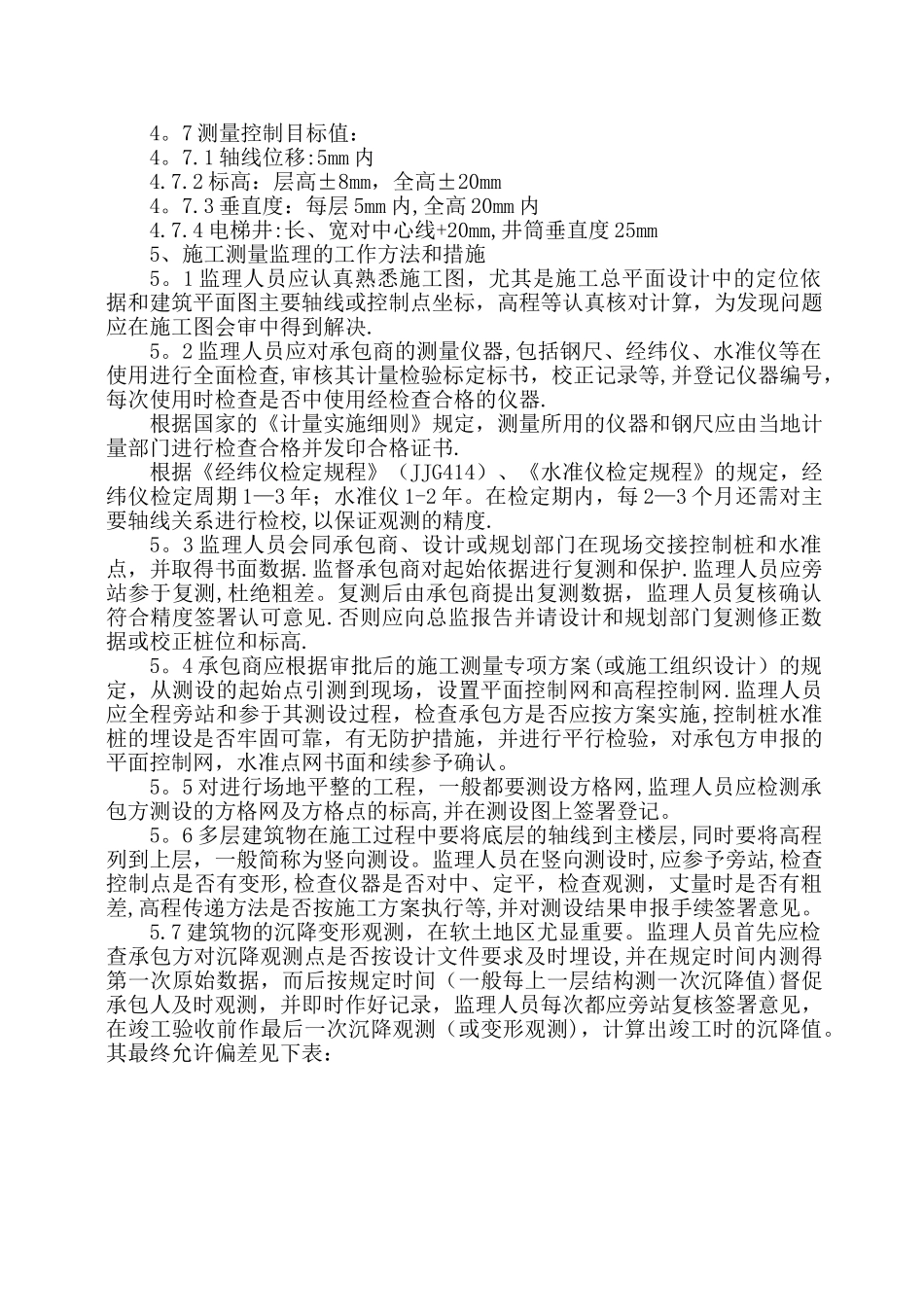

建筑工程施工测量监理细则一、工程概况1. 1 本工程是湖州市大剧院工程,包括大剧院和群艺馆工程，总建筑面积 23056m 2 ,共四层,其平面形状为椭圆形、扇环形。1. 2 本工程的测设定位依据是业主提供的湖州市测绘所工程定位成果图（工程红线图）。 1.3 建筑施工测量的监理是检查复核承包方将建筑总平面图上设计的建（构）筑物的位置,测设到现场,正确定位到地面上；在施工过程控制平面位置，竖向标高，并定期沉降观测. 1.4 测量工作不论仪器多么精密、观测多么认真、观测值之间多会存在差异,是不可避开的误差。同时观测中还会出现测错、读错、记错、算错等错误,统称为粗差，这是不允许的误差.1。5 测量监理的目的是检查复核，承包方在测量过程中杜绝粗差，对不可避开的误差控制在要求精度的允许误差范围内。1.6 本工程施工图结构复杂，由大剧院的椭圆与群艺馆的扇环形的多个圆弧线段组成，圆心与对应的弧线定位和主要轴线是建筑平面控制的关键点.在竖向高程方面,大剧院钢结构曲面屋盖支座标高和砼结构楼层的标高是控制的重点。在主体阶段要同时进行的沉降观测,监理部要做好施工测量的平行检验.1。7 本工程地下室开挖较深,土方开挖量大且游泥土层厚。基坑围护施工、土方开挖和基坑监测工作对地下室施工质量和安全起到重要的保障作用.监理部要根据基坑围护方案，审核进场基坑监测单位和人员的资格和监测方案，对监测孔位布置和日常监测情况进行见证.及时收集地下水位、土体沉降和位移测量资料，作为控制地下室施工的依据.2、施工测量监理的主要依据2.1 本工程的《监理规划》；2。2 建筑总平面图设计和规划部门规定的红线图；2。3 执行的有关法律规范标准为：GB50026-93《工程测量法律规范》JGJ/T8—97《建筑变形测量规程》GB50007-2024《建筑地基基础设计法律规范》中有关地基变形允许值（第 5。3.4 条）.现行的土建施工质量验收法律规范2。4 建(构）物平面形状复杂工程的施工测量专项施工方案。3、测量监理的流程3。1 施工测量的工艺流程一般为：测量仪器检定、检校 校测起始依据 场地平整测量 场地控制网测设 建（构）筑物的定位放线 基础放线 竖向控制 定期沉降观测3。2 其控制流程为下图：测量仪器及钢尺的检定情况承包商、监理工程师检查仪器及钢尺的检定证书监理工程师 不符合 符合 不符合 符合 不同意 同意 不合格 合格垂直放样证 平面放样 有严重成果不合格 成果不合格 隐患 合格4、测量监理的控制点和...
