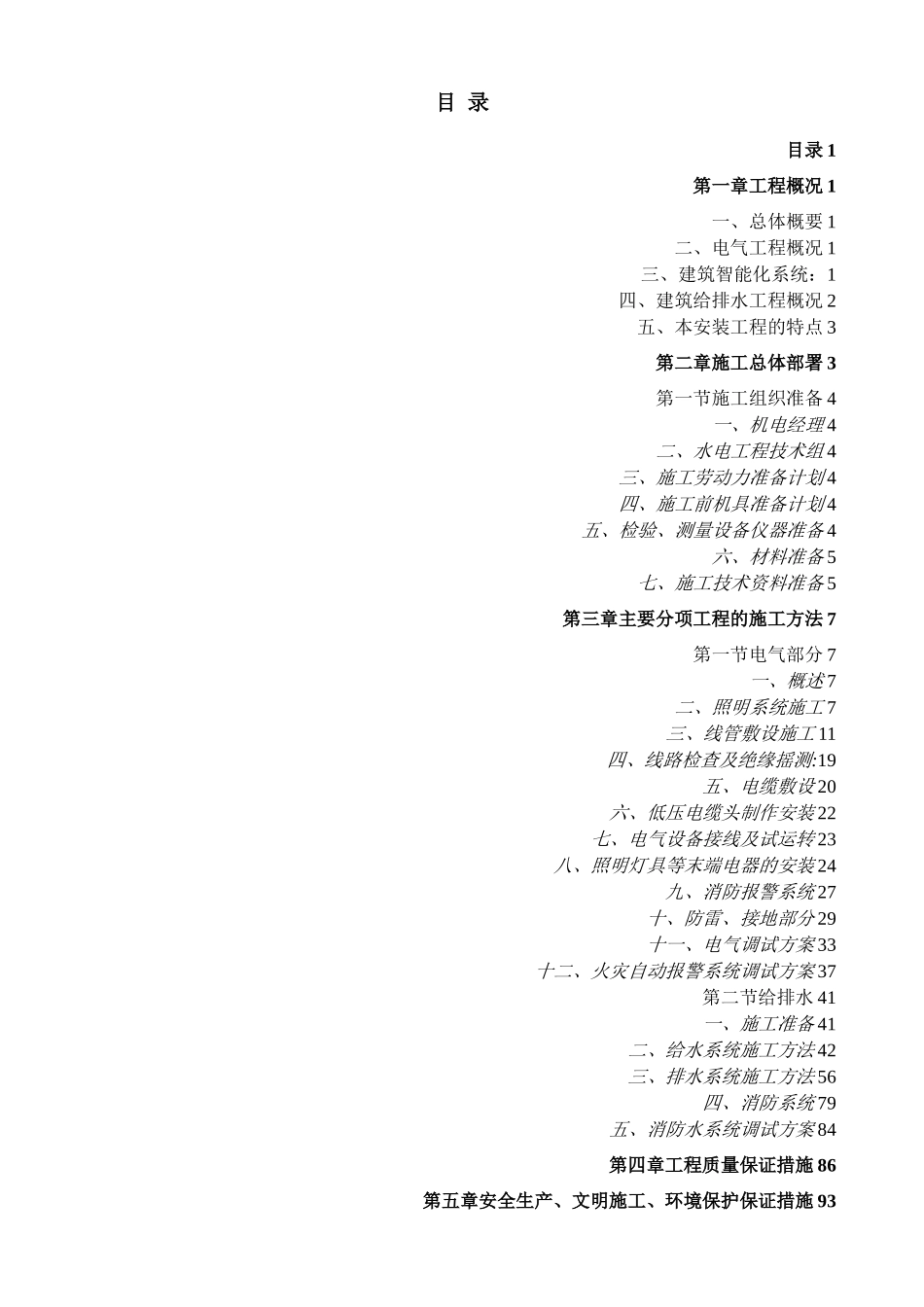

目 录目录 1第一章工程概况 1一、总体概要 1二、电气工程概况 1三、建筑智能化系统：1四、建筑给排水工程概况 2五、本安装工程的特点 3第二章施工总体部署 3第一节施工组织准备 4一、机电经理 4二、水电工程技术组 4三、施工劳动力准备计划 4四、施工前机具准备计划 4五、检验、测量设备仪器准备 4六、材料准备 5七、施工技术资料准备 5第三章主要分项工程的施工方法 7第一节电气部分 7一、概述 7二、照明系统施工 7三、线管敷设施工 11四、线路检查及绝缘摇测:19五、电缆敷设 20六、低压电缆头制作安装 22七、电气设备接线及试运转 23八、照明灯具等末端电器的安装 24九、消防报警系统 27十、防雷、接地部分 29十一、电气调试方案 33十二、火灾自动报警系统调试方案 37第二节给排水 41一、施工准备 41二、给水系统施工方法 42三、排水系统施工方法 56四、消防系统 79五、消防水系统调试方案 84第四章工程质量保证措施 86第五章安全生产、文明施工、环境保护保证措施 93第一章工程概况一、总体概要工程位于广州市,建设单位为广州市花都————---—房地产有限公司，设计单位为广州市-—-—-建筑设计院有限公司。本工程总建筑面积约 30 万㎡，其中地下室建筑面积为 68000㎡。是由商住综合楼区、商住综合楼区、商住综合楼区、一幢商业综合楼(50 栋）、两幢纯住宅塔楼建筑（51 栋、52 栋）以及入口门楼（54 栋）和值班室(55 栋）组成。地下三层(局部四层）,地上有 6 栋高 27～30 层的塔楼建筑。本工程地下室人防工程按平战结合设计。二、电气工程概况1、市电电源由设计于本小区地下车库二层（1＃-7＃）配变电房供给，备用电源由设计于本小区地下车库二层的柴油发电机组供给。供电电压380/220V。本工程为一类高层建筑，消防设备（消防电梯、消防防排烟风机、应急照明等)、排污泵、普通客梯、生活水泵等按一级负荷级设计，其余用电按三级负荷设计，一级负荷由双回路电源供电，末级配电箱处设置自动切换装置.电力电源主干线采纳 ZRYJV22-1KV 型,消防配电线路均采纳 NHYJY（NHBV)型，住宅主干电缆采纳封闭式插接母线。在电缆井内敷设线路，每层设配电间,并防火分隔。大厅、走廊、地下车库公共应急照明配电箱采纳双回路供电，出口设置蓄电池疏散指示灯,走道设带蓄电池的照明灯。2、防雷等级为 2 类设计，采纳联合接地,接地电阻不得大于 1 欧姆。本工程接地采纳 TN－S 系统，同时设置总等电位联...
