建筑电气工程防雷接地技术交底

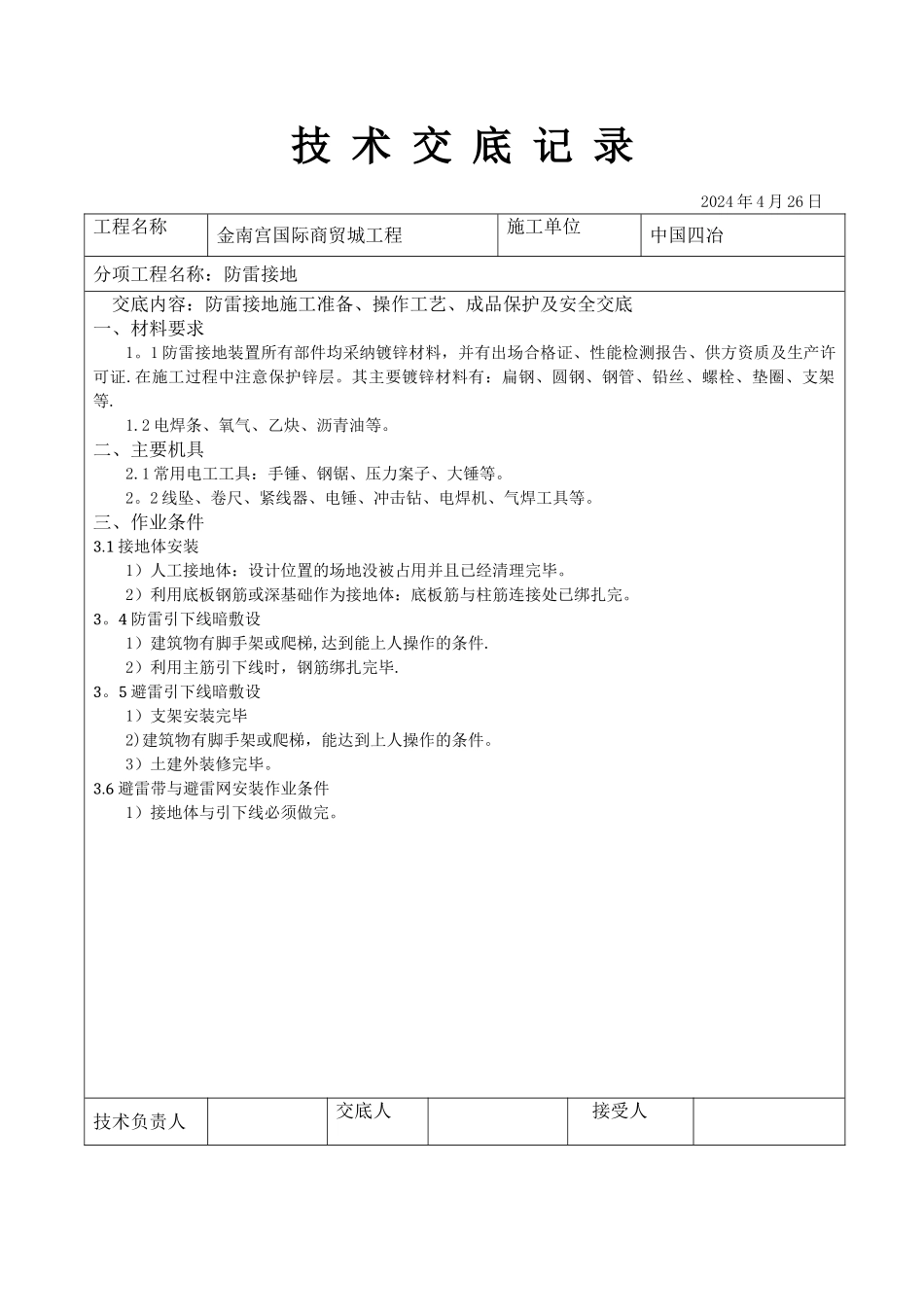

技 术 交 底 记 录2024 年 4 月 26 日工程名称金南宫国际商贸城工程施工单位中国四冶分项工程名称：防雷接地交底内容：防雷接地施工准备、操作工艺、成品保护及安全交底一、材料要求1。1 防雷接地装置所有部件均采纳镀锌材料，并有出场合格证、性能检测报告、供方资质及生产许可证.在施工过程中注意保护锌层。其主要镀锌材料有：扁钢、圆钢、钢管、铅丝、螺栓、垫圈、支架等.1.2 电焊条、氧气、乙炔、沥青油等。二、主要机具2.1 常用电工工具：手锤、钢锯、压力案子、大锤等。2。2 线坠、卷尺、紧线器、电锤、冲击钻、电焊机、气焊工具等。三、作业条件3.1 接地体安装1）人工接地体：设计位置的场地没被占用并且已经清理完毕。2）利用底板钢筋或深基础作为接地体：底板筋与柱筋连接处已绑扎完。3。4 防雷引下线暗敷设1）建筑物有脚手架或爬梯,达到能上人操作的条件.2）利用主筋引下线时，钢筋绑扎完毕.3。5 避雷引下线暗敷设1）支架安装完毕2)建筑物有脚手架或爬梯，能达到上人操作的条件。3）土建外装修完毕。3.6 避雷带与避雷网安装作业条件1）接地体与引下线必须做完。技术负责人交底人接受人技 术 交 底 记 录2024 年 4 月 26 日工程名称金南宫国际商贸城工程施工单位中国四冶分项工程名称：防雷接地交底内容:防雷接地施工准备、操作工艺、成品保护及安全交底四、操作工艺4。1 工艺流程接地体→接地干线→引下线暗敷→避雷带→均压环4。2 接地体安装本工程接地体由自然接地体（本工程基础）组成。4。2。1 接地体安装有关规定1)接地体顶面埋设深度符合设计要求，无要求时，不应小于 0。6m。角钢及钢管接地应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理.在做防腐处理前，表面必须除锈并去掉焊接处残留的焊药。2)垂直接地体的间距不应小于其长度的 3～5 倍.水平接地体的间距应符合设计规定，当无设计规定时不宜小于 5m。3）除环形接地体外，接地体埋设位置应在距建筑物 3m 以外。距建筑物出入口或人行道也应大于3m。如小于 3m 时，应采纳均压带做法或在接地装置上面敷设 50～90mm 厚度的沥青层，其宽度应超过接地装置 2m。4.2。2 自然接地体安装采纳底板钢筋做接地体:将独立主基础底板钢筋电气贯穿，再与底板下的接地极搭接好。用柱内φ16 主筋(不少于两根）与独立主基础底板钢筋贯穿(两根主筋做好标记)，并用 40×4 镀锌扁钢与柱内主筋贯穿后甩出底板.将甩出地板...
