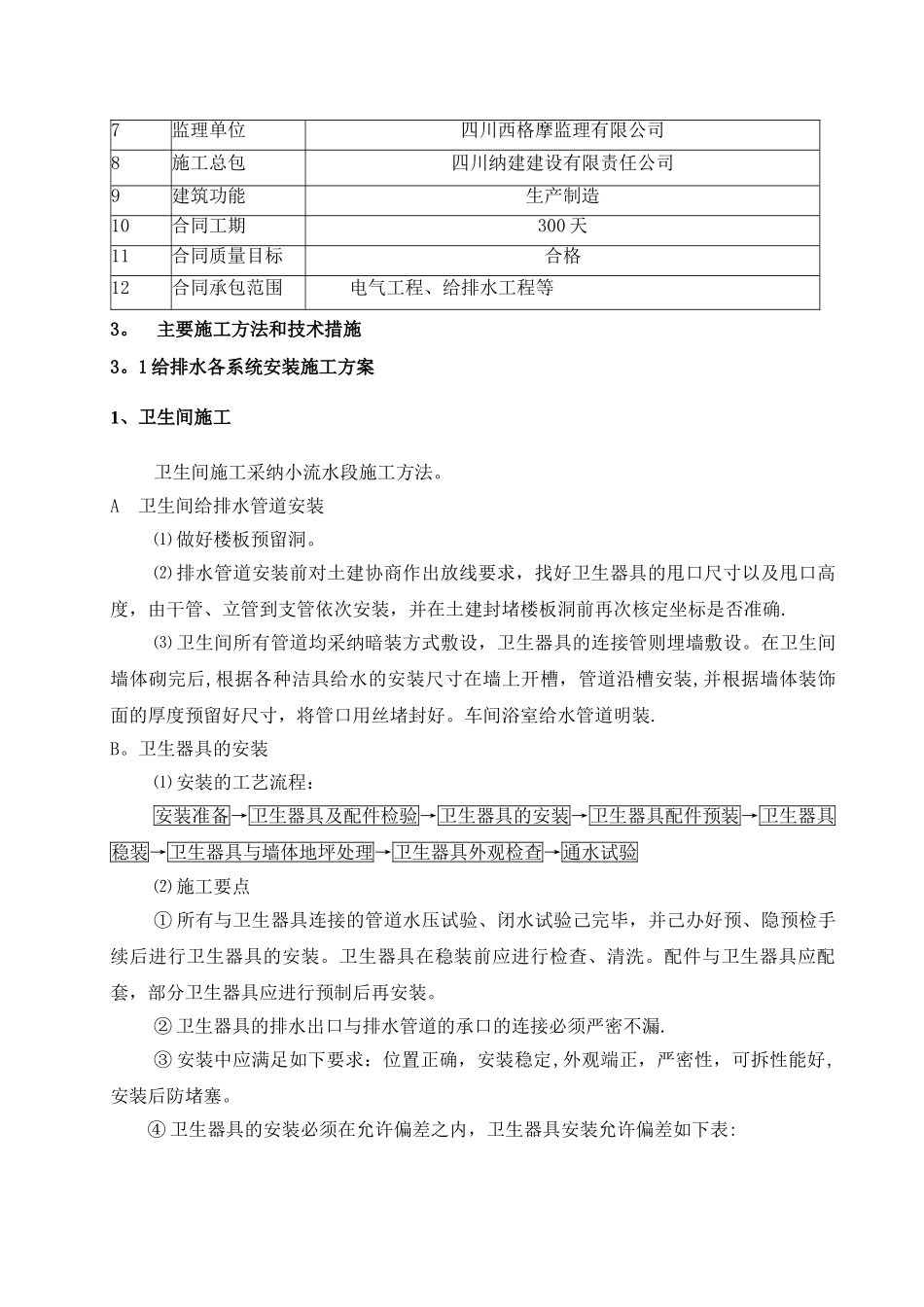

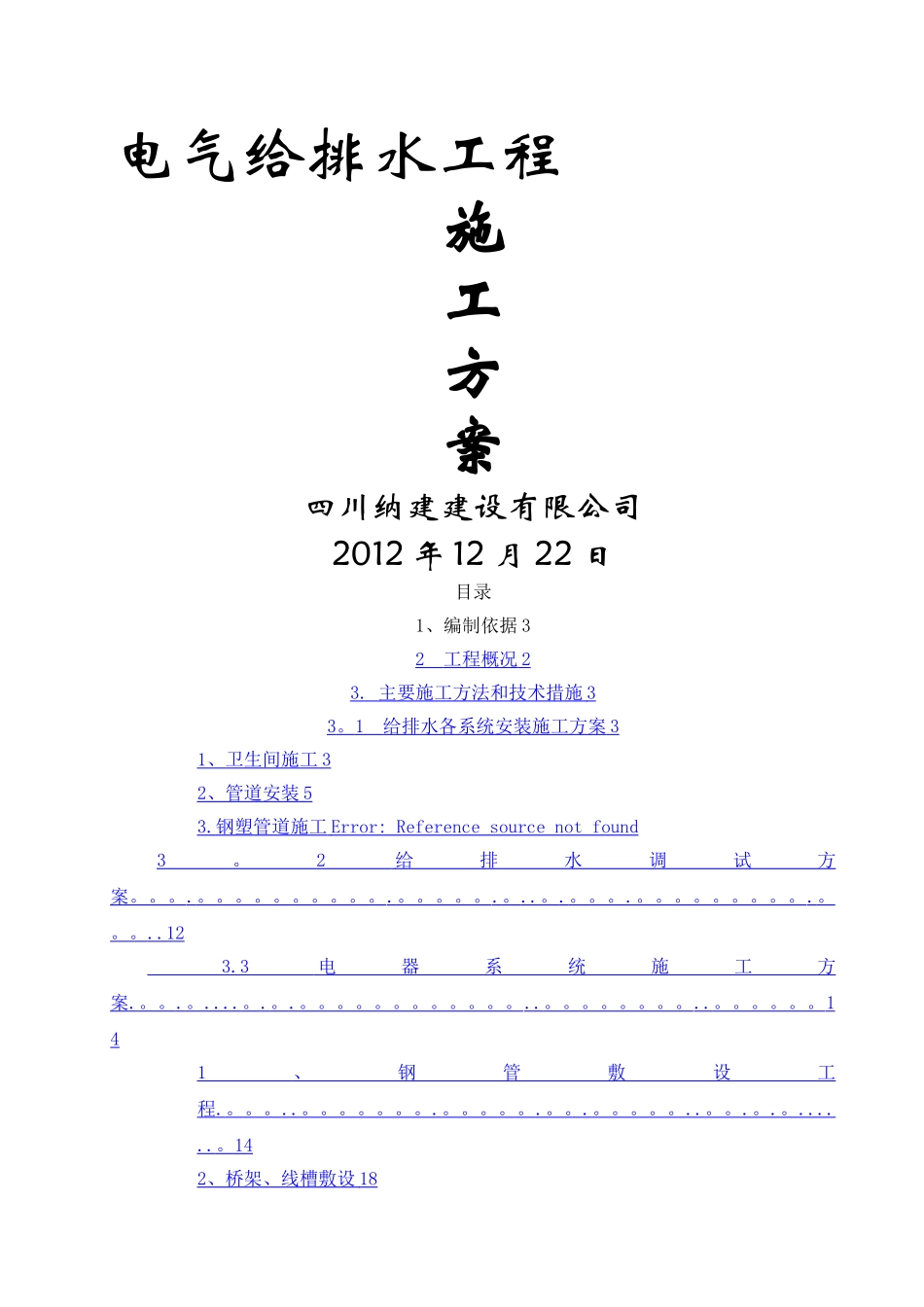

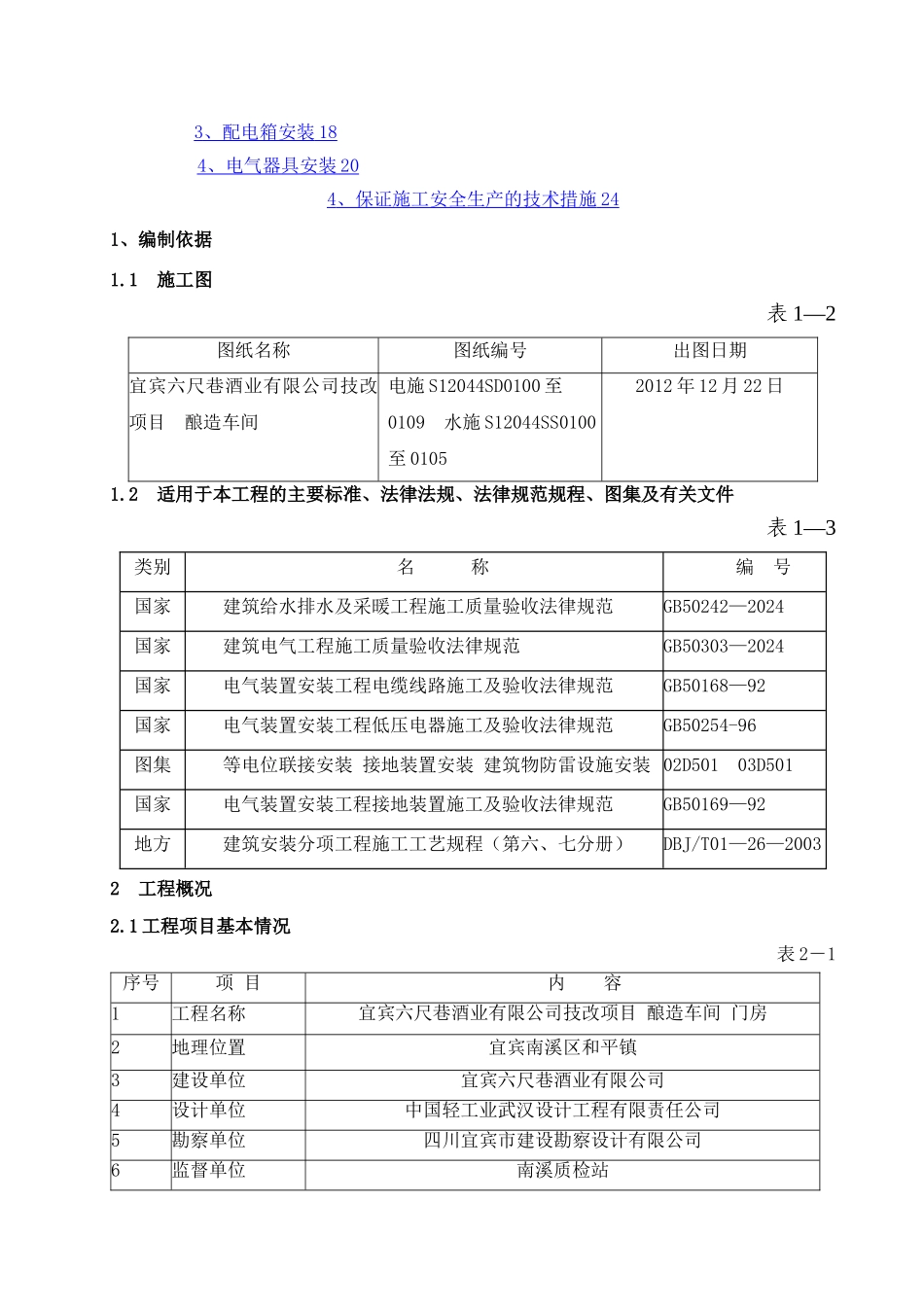

电气给排水工程施工方案四川纳建建设有限公司2012 年 12 月 22 日目录1、编制依据 32 工程概况 2 3. 主要施工方法和技术措施 3 3 。 1 给排水各系统安装施工方案 3 1 、卫生间施工 3 2 、管道安装 5 3. 钢塑管道施工 Error: Reference source not found 3 。 2 给排水调试方 案。。。 . 。。。。。。。。。。 . 。。。。。 . 。 .. 。 . 。。。 . 。。。。。。。。。 . 。 。。 ..12 3.3 电器系统施工方 案 . 。。 . 。 .... 。 . 。 . 。。。。。。。。。。。。 .. 。。。。。。。。 .. 。。。。。。 1 41 、钢管敷设工 程 . 。。。 .. 。。。。。。。 . 。。。。。 . 。。 . 。。。。。 .. 。。 . 。 . 。 .... .. 。 14 2 、桥架、线槽敷设 18 3 、配电箱安装 18 4 、电气器具安装 20 4 、保证施工安全生产的技术措施 24 1、编制依据1.1 施工图表 1—2图纸名称图纸编号出图日期宜宾六尺巷酒业有限公司技改项目 酿造车间电施 S12044SD0100 至0109 水施 S12044SS0100至 01052012 年 12 月 22 日1.2 适用于本工程的主要标准、法律法规、法律规范规程、图集及有关文件表 1—3类别名 称编 号国家建筑给水排水及采暖工程施工质量验收法律规范GB50242—2024国家建筑电气工程施工质量验收法律规范GB50303—2024国家电气装置安装工程电缆线路施工及验收法律规范GB50168—92国家电气装置安装工程低压电器施工及验收法律规范GB50254-96图集等电位联接安装 接地装置安装 建筑物防雷设施安装 02D501 03D501国家电气装置安装工程接地装置施工及验收法律规范GB50169—92地方建筑安装分项工程施工工艺规程（第六、七分册）DBJ/T01—26—20032 工程概况2.1 工程项目基本情况表 2－1序号项 目内 容1工程名称宜宾六尺巷酒业有限公司技改项目 酿造车间 门房2地理位置宜宾南溪区和平镇3建设单位宜宾六尺巷酒业有限公司4设计单位中国轻工业武汉设计工程有限责任公司5勘察单位四川宜宾市建设勘察设计有限公司6监督单位南溪质检站7监理单位四川西格摩监理有限公司8施工总包四川纳建建设有限责任公司9建筑功能生产制造10合同工期300 天11合同质量目标合格12合同承包范围电气工程、给排水工程等3。 主要施工方法和技术措施3。1 给排水各系统安装施工方案1、卫生间施工卫生间施工采纳小流水段施工方法。A 卫生间给排水管道安装...
