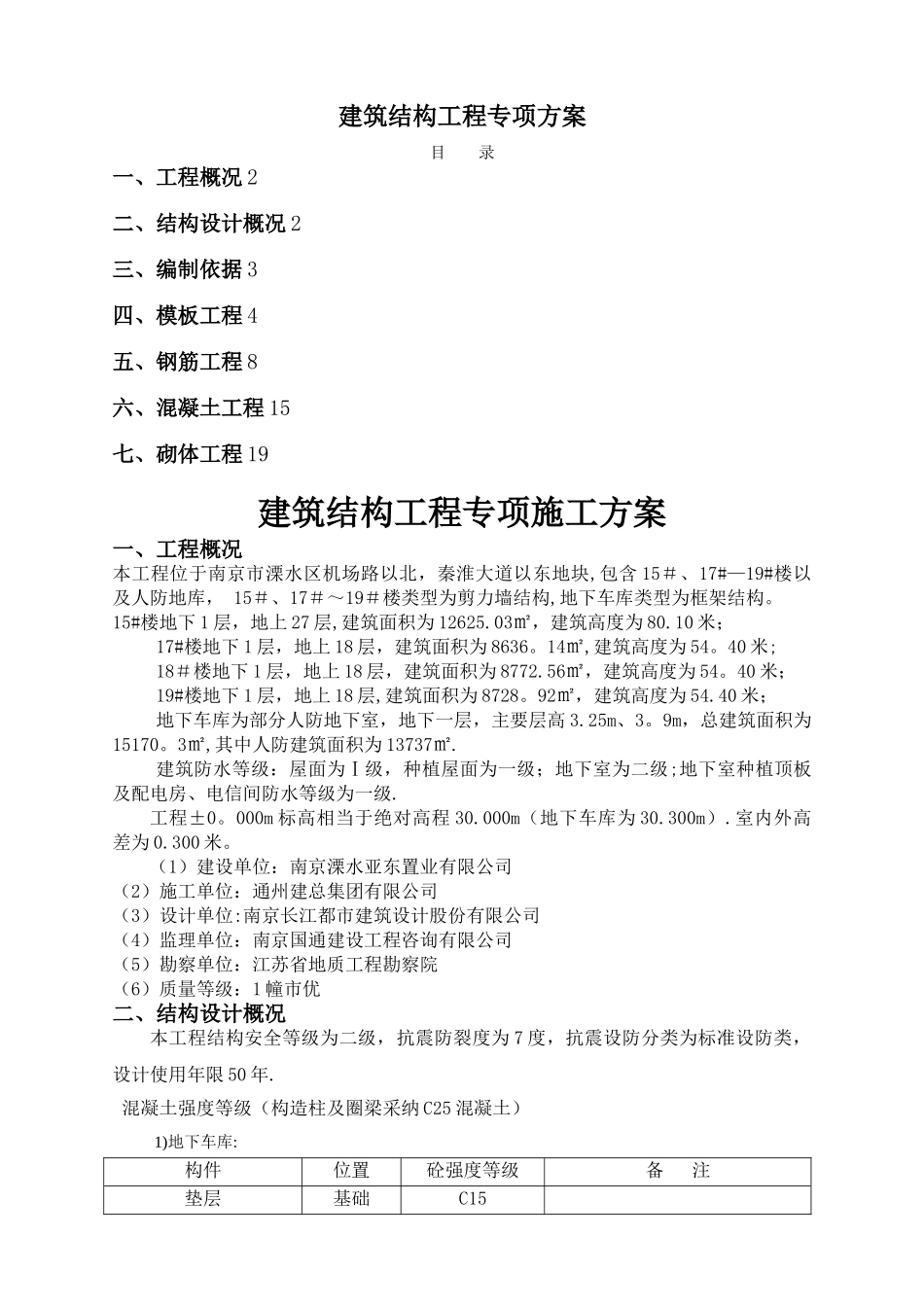

建筑结构工程专项方案目 录一、工程概况 2二、结构设计概况 2三、编制依据 3四、模板工程 4五、钢筋工程 8六、混凝土工程 15七、砌体工程 19建筑结构工程专项施工方案一、工程概况本工程位于南京市溧水区机场路以北,秦淮大道以东地块,包含 15#、17#—19#楼以及人防地库, 15#、17#~19#楼类型为剪力墙结构,地下车库类型为框架结构。15#楼地下 1 层,地上 27 层,建筑面积为 12625.03㎡,建筑高度为 80.10 米;17#楼地下 1 层,地上 18 层,建筑面积为 8636。14㎡,建筑高度为 54。40 米;18#楼地下 1 层,地上 18 层,建筑面积为 8772.56㎡,建筑高度为 54。40 米;19#楼地下 1 层,地上 18 层,建筑面积为 8728。92㎡,建筑高度为 54.40 米;地下车库为部分人防地下室,地下一层,主要层高 3.25m、3。9m,总建筑面积为15170。3㎡,其中人防建筑面积为 13737㎡.建筑防水等级:屋面为Ⅰ级,种植屋面为一级;地下室为二级;地下室种植顶板及配电房、电信间防水等级为一级.工程±0。000m 标高相当于绝对高程 30.000m(地下车库为 30.300m).室内外高差为 0.300 米。(1)建设单位:南京溧水亚东置业有限公司(2)施工单位:通州建总集团有限公司(3)设计单位:南京长江都市建筑设计股份有限公司(4)监理单位:南京国通建设工程咨询有限公司(5)勘察单位:江苏省地质工程勘察院(6)质量等级:1 幢市优二、结构设计概况本工程结构安全等级为二级,抗震防裂度为 7 度,抗震设防分类为标准设防类,设计使用年限 50 年. 混凝土强度等级(构造柱及圈梁采纳 C25 混凝土)1)地下车库:构件位置砼强度等级备 注垫层基础C15底板、外墙地下室C35 P6地下室底板、外墙、顶板、水池及后浇带混凝土均采纳 JL—T 高抗裂高抗渗复合型纤维膨胀剂。地下室内墙C35 地下室柱C35 顶板、顶板梁C35 P62)15#楼:序 号构 件剪力墙、连梁梁、板楼梯1基础地梁C30P6214。440 标高以下C55C30C30314。440-26.040 标高范围C50C30C30426。040-40.540 标高范围C40C30C30540.540 标高以上C30C30C303)17#—19#楼:序 号构 件剪力墙、连梁梁、板楼梯1基础地梁C35P6211。540 标高以下C50C30C30311。540—20。240 标高范围C40C30C30420。240 标高以上C30C30C30梁、柱、基础的结构主筋采纳 HRB400E 热轧钢筋,箍筋采纳 HPB300、HRB335\400热轧钢筋,填充墙见下表:设计部位墙体材料类型墙体材料强度等级砌筑砂...
