弗洛林12辊轧机拆除方案

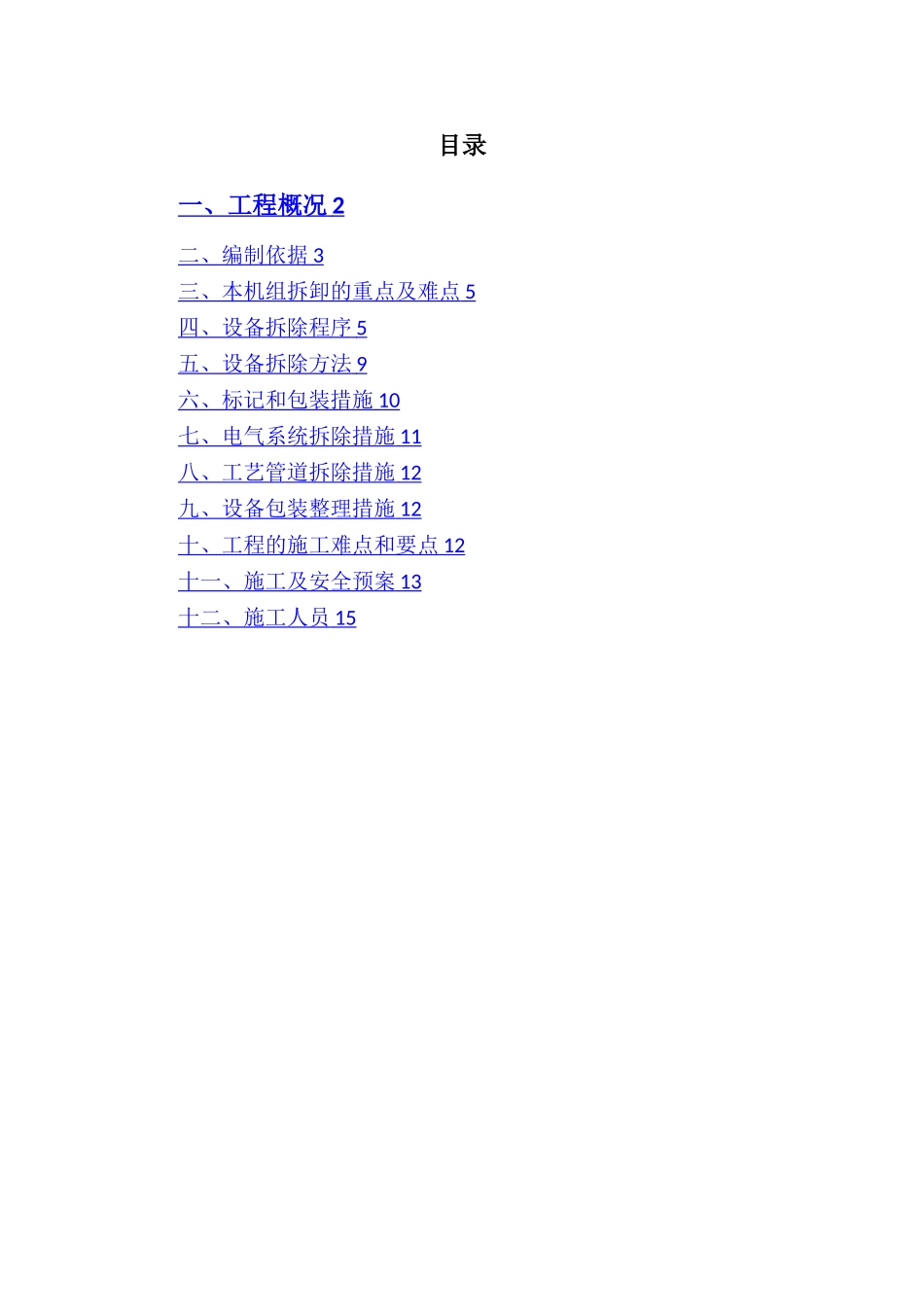

弗洛林12辊轧机拆除方案_第1页
1/15

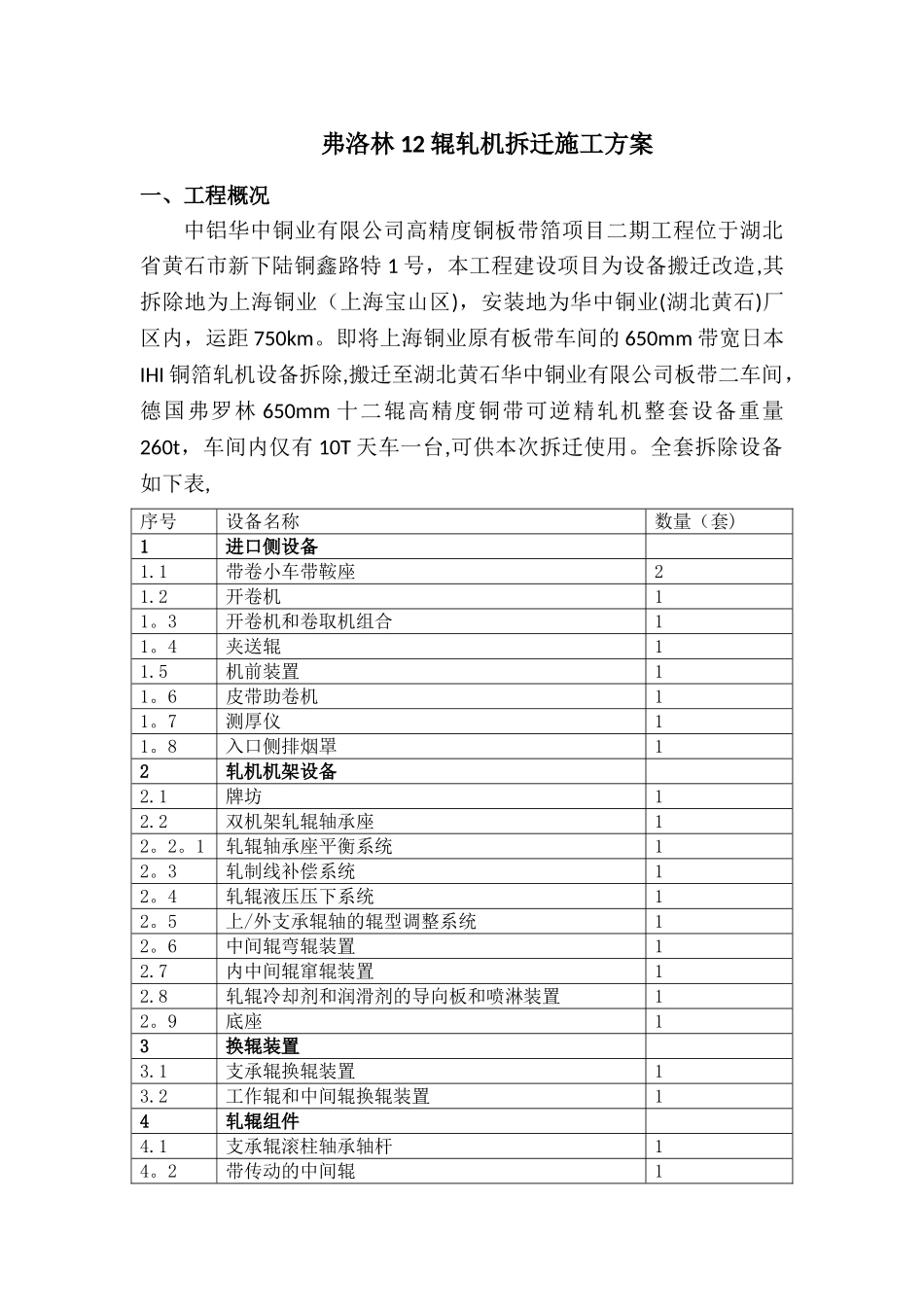

弗洛林12辊轧机拆除方案_第2页
2/15
弗洛林12辊轧机拆除方案_第3页
3/15
目录一、工程概况 2 二、编制依据 3 三、本机组拆卸的重点及难点 5 四、设备拆除程序 5 五、设备拆除方法 9 六、标记和包装措施 10 七、电气系统拆除措施 11 八、工艺管道拆除措施 12 九、设备包装整理措施 12 十、工程的施工难点和要点 12 十一、施工及安全预案 13 十二、施工人员 15 弗洛林 12 辊轧机拆迁施工方案一、工程概况中铝华中铜业有限公司高精度铜板带箔项目二期工程位于湖北省黄石市新下陆铜鑫路特 1 号,本工程建设项目为设备搬迁改造,其拆除地为上海铜业(上海宝山区),安装地为华中铜业(湖北黄石)厂区内,运距 750km。即将上海铜业原有板带车间的 650mm 带宽日本IHI 铜箔轧机设备拆除,搬迁至湖北黄石华中铜业有限公司板带二车间,德国弗罗林 650mm 十二辊高精度铜带可逆精轧机整套设备重量260t,车间内仅有 10T 天车一台,可供本次拆迁使用。全套拆除设备如下表,序号设备名称数量(套)1进口侧设备1.1带卷小车带鞍座21.2开卷机11。3开卷机和卷取机组合11。4夹送辊11.5机前装置11。6皮带助卷机11。7测厚仪11。8入口侧排烟罩12轧机机架设备2.1牌坊12.2双机架轧辊轴承座12。2。1轧辊轴承座平衡系统12。3轧制线补偿系统12。4轧辊液压压下系统12。5上/外支承辊轴的辊型调整系统12。6中间辊弯辊装置12.7内中间辊窜辊装置12.8轧辊冷却剂和润滑剂的导向板和喷淋装置 12。9底座13换辊装置3.1支承辊换辊装置 13.2工作辊和中间辊换辊装置 14轧辊组件4.1支承辊滚柱轴承轴杆14。2带传动的中间辊14。2.1带传动的中间辊轴承座14。3工作辊14。3。1工作辊轴承座14。4工作辊14。4。1工作辊轴承座15轧机机架传动5.1主电机和主减速齿轮15。2万向节轴15。3心轴支撑装置16出口侧设备6.1机后装置16.2可逆卷取机16。2。2皮带助卷机16.3带卷小车带鞍座16.4出口侧排烟罩17液压、气动和润滑油供给设备7。1分体液压装置17。1。1普通液压17.1。2高压液压17。2气动17。2.1气动设备17。2。2各种压缩空气管道17。3润滑系统17.3.1板式过滤机17.3.2混合箱18维护和安全防护设备8.1卷取机保护栅格18。2轧机维护平台18。3轧机围栏和喷溅保护19安装材料9。1固定材料19。2盖板与地坑集油盘19。3中间连接管道110专用工具10。1支承辊更换箱110.2轧辊校准工具110。3支承辊轴承重磨工具110。4支承辊轴离线液压测试工具110。5传动的中间辊拆卸工具1二、编制依据国务院令第 393 号《建设工程安全生产管理条例》国务院国发第 397 号《国...
