引风机基础工程施工方案

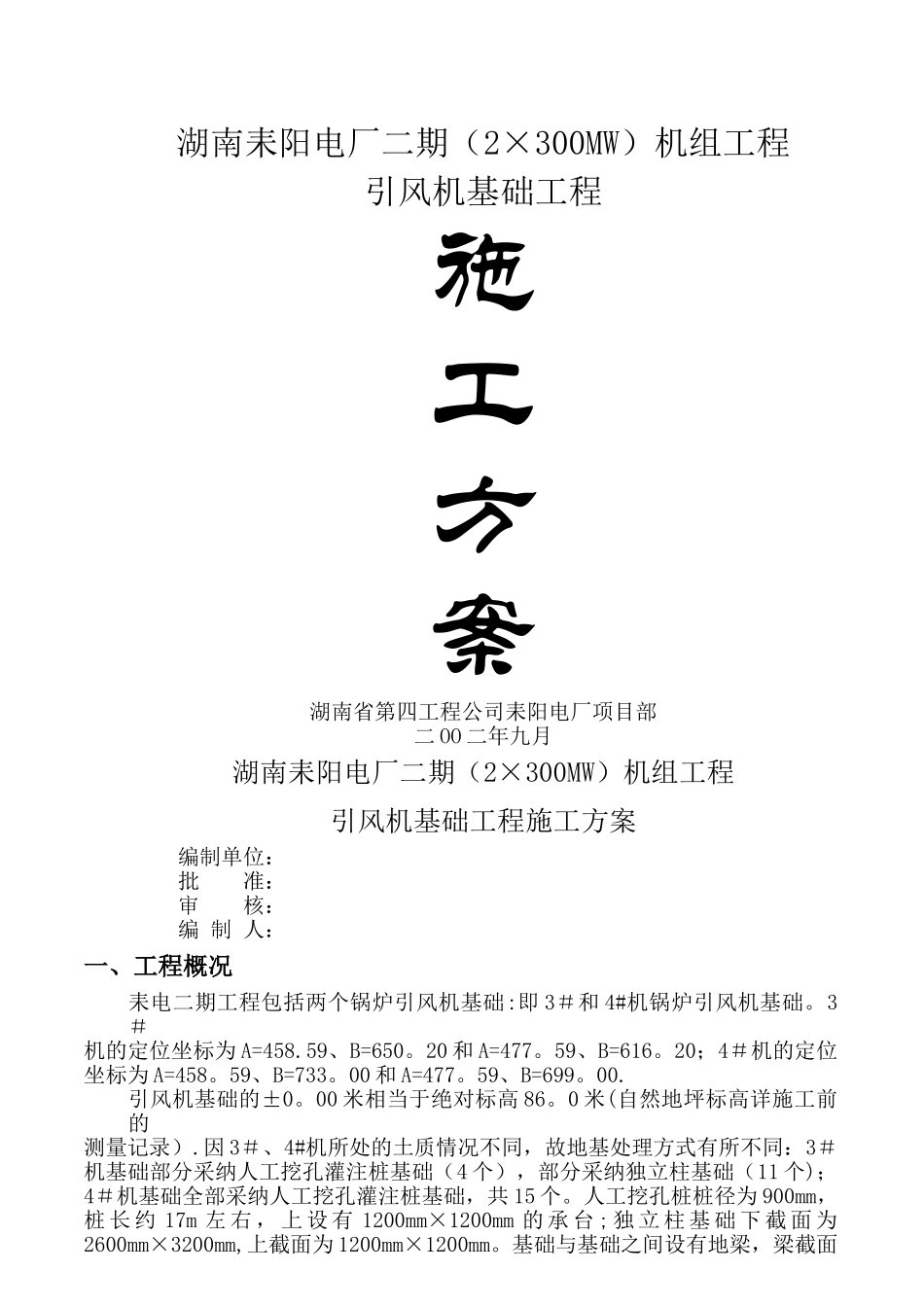

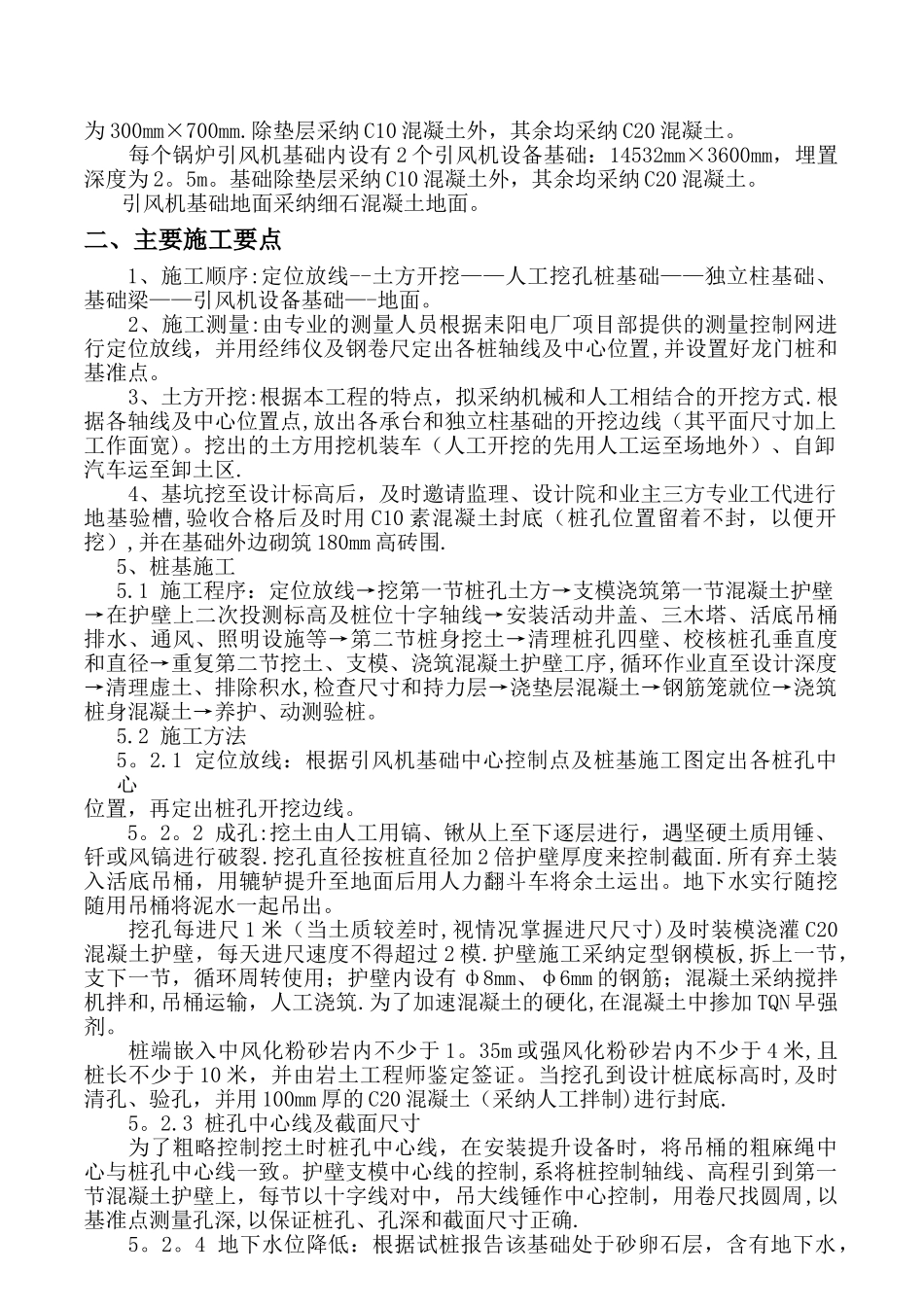

湖南耒阳电厂二期（2×300MW）机组工程引风机基础工程施工方案湖南省第四工程公司耒阳电厂项目部二 OO 二年九月湖南耒阳电厂二期（2×300MW）机组工程引风机基础工程施工方案编制单位：批 准：审 核：编 制 人：一、工程概况耒电二期工程包括两个锅炉引风机基础:即 3＃和 4#机锅炉引风机基础。3＃机的定位坐标为 A=458.59、B=650。20 和 A=477。59、B=616。20；4＃机的定位坐标为 A=458。59、B=733。00 和 A=477。59、B=699。00.引风机基础的±0。00 米相当于绝对标高 86。0 米(自然地坪标高详施工前的测量记录）.因 3＃、4#机所处的土质情况不同，故地基处理方式有所不同：3＃机基础部分采纳人工挖孔灌注桩基础（4 个），部分采纳独立柱基础（11 个)；4＃机基础全部采纳人工挖孔灌注桩基础，共 15 个。人工挖孔桩桩径为 900mm，桩 长 约 17m 左 右 ， 上 设 有 1200mm×1200mm 的 承 台 ; 独 立 柱 基 础 下 截 面 为2600mm×3200mm,上截面为 1200mm×1200mm。基础与基础之间设有地梁，梁截面为 300mm×700mm.除垫层采纳 C10 混凝土外，其余均采纳 C20 混凝土。 每个锅炉引风机基础内设有 2 个引风机设备基础：14532mm×3600mm，埋置深度为 2。5m。基础除垫层采纳 C10 混凝土外，其余均采纳 C20 混凝土。引风机基础地面采纳细石混凝土地面。二、主要施工要点1、施工顺序:定位放线--土方开挖——人工挖孔桩基础——独立柱基础、基础梁——引风机设备基础—-地面。2、施工测量:由专业的测量人员根据耒阳电厂项目部提供的测量控制网进行定位放线，并用经纬仪及钢卷尺定出各桩轴线及中心位置,并设置好龙门桩和基准点。3、土方开挖:根据本工程的特点，拟采纳机械和人工相结合的开挖方式.根据各轴线及中心位置点,放出各承台和独立柱基础的开挖边线（其平面尺寸加上工作面宽)。挖出的土方用挖机装车（人工开挖的先用人工运至场地外）、自卸汽车运至卸土区.4、基坑挖至设计标高后，及时邀请监理、设计院和业主三方专业工代进行地基验槽,验收合格后及时用 C10 素混凝土封底（桩孔位置留着不封，以便开挖）,并在基础外边砌筑 180mm 高砖围.5、桩基施工5.1 施工程序：定位放线→挖第一节桩孔土方→支模浇筑第一节混凝土护壁→在护壁上二次投测标高及桩位十字轴线→安装活动井盖、三木塔、活底吊桶排水、通风、照明设施等→第二节桩身挖土→清理桩孔四壁、校核桩孔垂直度和直径→重复第二节...
