张圩小区给排水工程监理细则

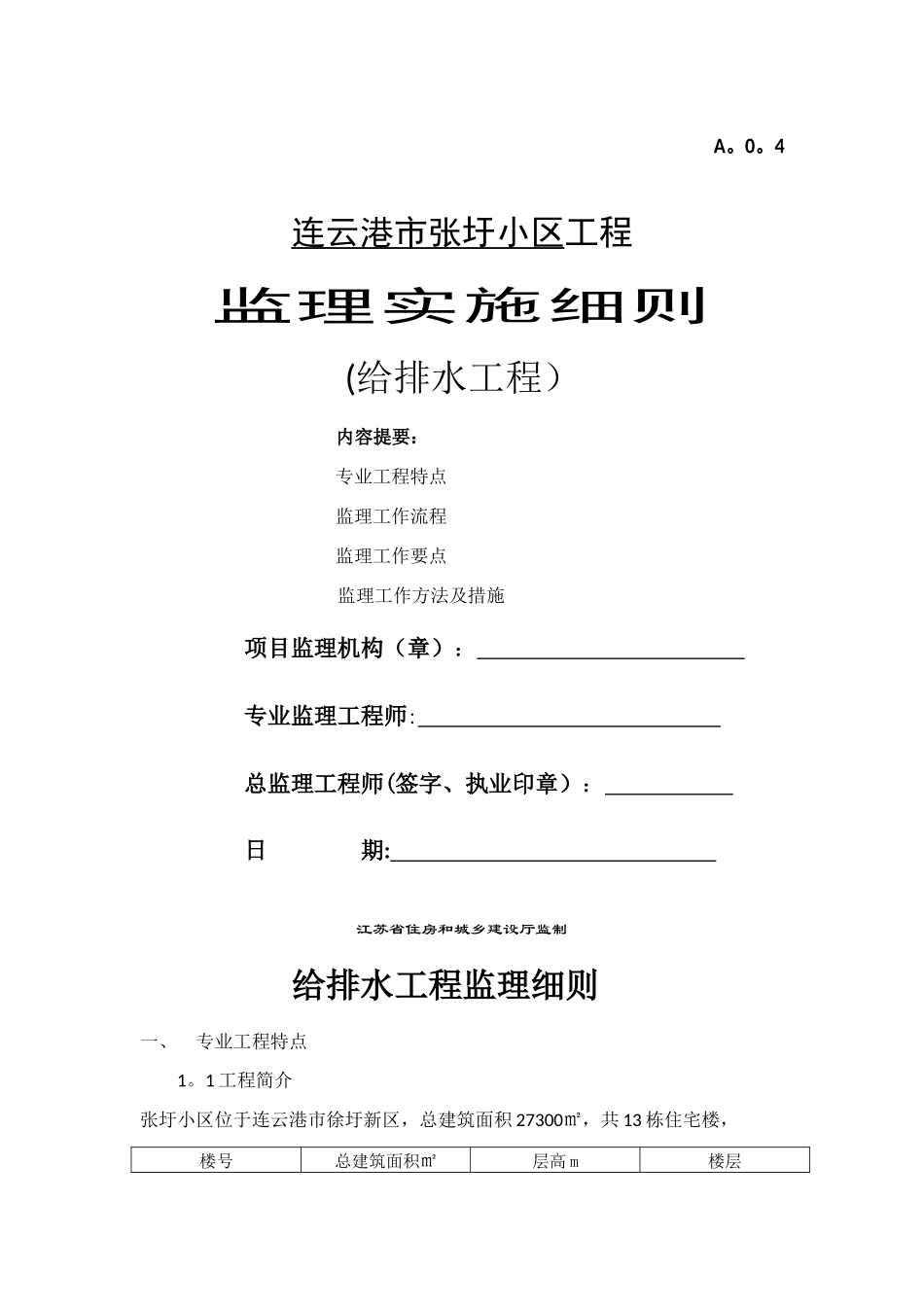

A。0。4连云港市张圩 小区 工程监理实施细则(给排水工程）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）： 专业监理工程师: 总监理工程师(签字、执业印章）： 日 期: 江苏省住房和城乡建设厅监制给排水工程监理细则一、专业工程特点1。1 工程简介张圩小区位于连云港市徐圩新区，总建筑面积 27300㎡，共 13 栋住宅楼，楼号总建筑面积㎡层高 m楼层224078。6318。9地上 5 层+地下车库375094。0221.8地上 6 层+地下车库355094。0221。8地上 6 层+地下车库24、25、26、273400.7021.8地上 6 层+地下车库23、30、364300.2221.8地上 6 层+地下车库21、28、295319。6721.8地上 6 层+地下车库1。1。1 给水系统根据甲方提供的市政供水水压 0.2MPa，生活给水由水泵加压供水，加压设备采纳水箱+水泵的加压供水方式，设备设置于小区生活泵房，22＃楼给水接管点要求水压为 0.27MPa，其余楼房为 0.30MPa,住宅各户均单独设置水表在户外集中计量，一至三层给水管道在入户前设置减压孔板,减压后压力小于 0.2MPa，减压孔板采纳不锈钢板材制作。1。1.2 热水系统采纳家用型太阳能热水器,一户一座，在屋面集中设置,太阳能上下水管集中设置于公共部位的管井内。1.1。3 排水系统本工程污废水合流,经化粪池处理后,排入市政污水管，住宅 2-6 层卫生间采纳同层排水，降板 250mm,卫生间、厨房、阳台洗衣机排水均设置伸顶通气管,卫生间降板同层排水应设置回填层积水排出专用装置。1。1。4 消防系统本工程为两路供水,室外消防用水由本楼室外消火栓解决，室内消火栓系统为区域消防供水(临时高压制），火灾初期消防用水由小区 35＃楼顶（16.80米)18m³ 的消防水箱提供，消防水泵和消防水池（252m³）设置于一期地下室，屋面设置试验消火栓一套，每层均设置消火栓，住宅及车库部位保证任意一着火点均有 1 股不小于 10m 的充实水柱同时到达，消火栓箱内配 DN65 消火栓,DN65 长 25m 衬胶水带一条，DN65×19 直流水枪一支。消火栓内不设置启泵按钮,消火栓栓口高地面高度为 1.1m，本楼单栓消火栓采纳减压稳压型消火栓，栓口动压不小于 0。25MPa.在室外设置 DN100 地上式水泵接合器 1 套，每套流量 10L/S，在水泵接合器 15 至 40 米范围内需设置室外消火栓.各楼栋消防接管点要求水压 0。48MPa。1。1。5 灭火器配置电表间、楼梯间灭火器采纳手提式磷酸铵盐干粉灭火器，型号 MF/ABC4，...
