张拉方案及计算书

张拉方案及计算书_第1页
1/10
张拉方案及计算书_第2页
2/10
张拉方案及计算书_第3页
3/10

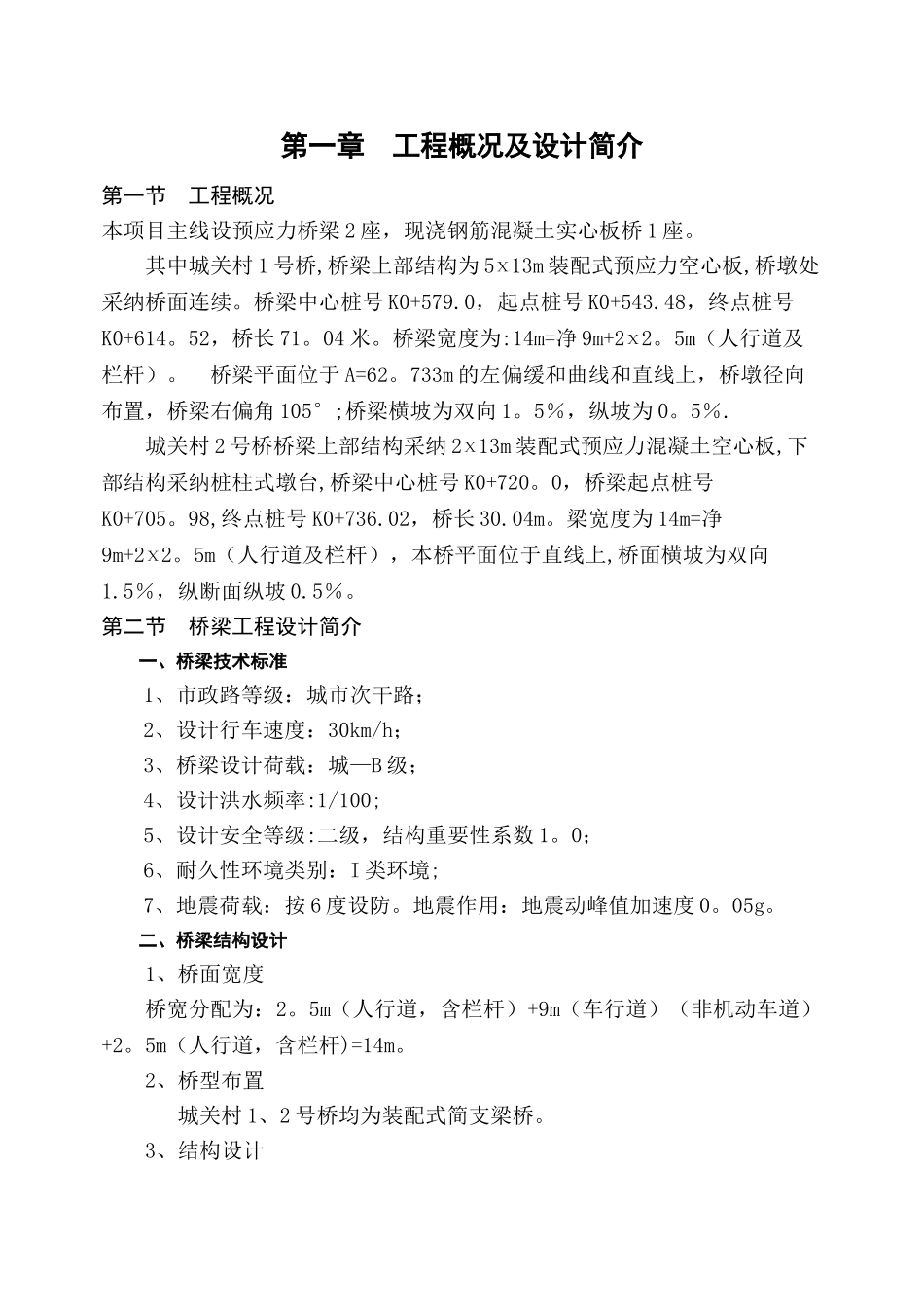

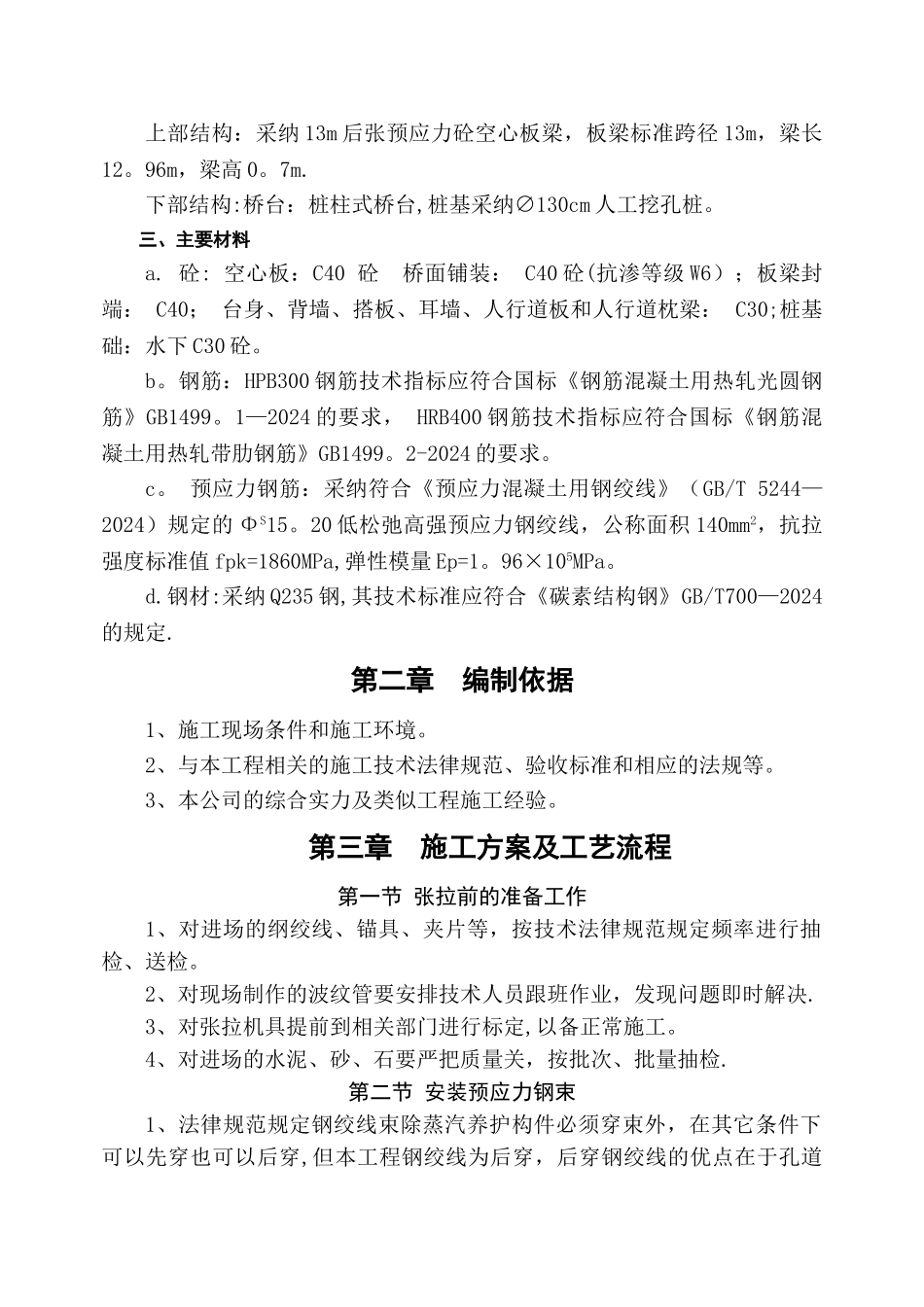

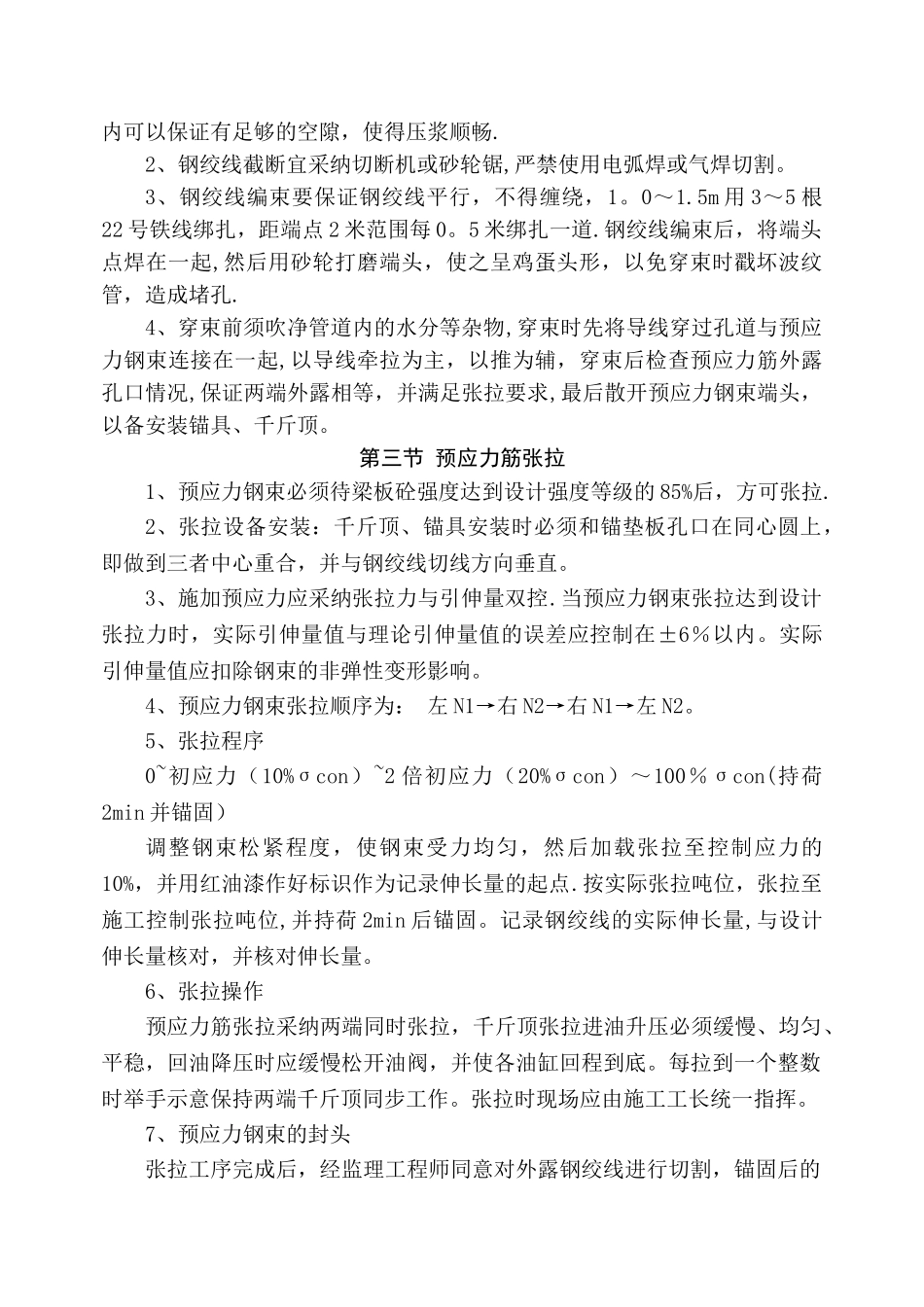

第一章 工程概况及设计简介第一节 工程概况本项目主线设预应力桥梁 2 座,现浇钢筋混凝土实心板桥 1 座。其中城关村 1 号桥,桥梁上部结构为 5Χ13m 装配式预应力空心板,桥墩处采纳桥面连续。桥梁中心桩号 K0+579.0,起点桩号 K0+543.48,终点桩号K0+614。52,桥长 71。04 米。桥梁宽度为:14m=净 9m+2Χ2。5m(人行道及栏杆)。 桥梁平面位于 A=62。733m 的左偏缓和曲线和直线上,桥墩径向布置,桥梁右偏角 105°;桥梁横坡为双向 1。5%,纵坡为 0。5%.城关村 2 号桥桥梁上部结构采纳 2Χ13m 装配式预应力混凝土空心板,下部结构采纳桩柱式墩台,桥梁中心桩号 K0+720。0,桥梁起点桩号K0+705。98,终点桩号 K0+736.02,桥长 30.04m。梁宽度为 14m=净9m+2Χ2。5m(人行道及栏杆),本桥平面位于直线上,桥面横坡为双向1.5%,纵断面纵坡 0.5%。第二节 桥梁工程设计简介一、桥梁技术标准1、市政路等级:城市次干路;2、设计行车速度:30km/h;3、桥梁设计荷载:城—B 级;4、设计洪水频率:1/100;5、设计安全等级:二级,结构重要性系数 1。0;6、耐久性环境类别:I 类环境;7、地震荷载:按 6 度设防。地震作用:地震动峰值加速度 0。05g。二、桥梁结构设计1、桥面宽度桥宽分配为:2。5m(人行道,含栏杆)+9m(车行道)(非机动车道)+2。5m(人行道,含栏杆)=14m。2、桥型布置 城关村 1、2 号桥均为装配式简支梁桥。3、结构设计上部结构:采纳 13m 后张预应力砼空心板梁,板梁标准跨径 13m,梁长12。96m,梁高 0。7m.下部结构:桥台:桩柱式桥台,桩基采纳∅130cm 人工挖孔桩。三、主要材料a. 砼: 空心板:C40 砼 桥面铺装: C40 砼(抗渗等级 W6);板梁封端: C40; 台身、背墙、搭板、耳墙、人行道板和人行道枕梁: C30;桩基础:水下 C30 砼。b。钢筋:HPB300 钢筋技术指标应符合国标《钢筋混凝土用热轧光圆钢筋》GB1499。1—2024 的要求, HRB400 钢筋技术指标应符合国标《钢筋混凝土用热轧带肋钢筋》GB1499。2-2024 的要求。c。 预应力钢筋:采纳符合《预应力混凝土用钢绞线》(GB/T 5244—2024)规定的 ΦS15。20 低松弛高强预应力钢绞线,公称面积 140mm2,抗拉强度标准值 fpk=1860MPa,弹性模量 Ep=1。96×105MPa。d.钢材:采纳 Q235 钢,其技术标准应符合《碳素结构钢》GB/T700—2024的规定.第二章 编制依据1、施工现场条件和施工环境。2、与本工程相关的施工技术法律规范...
