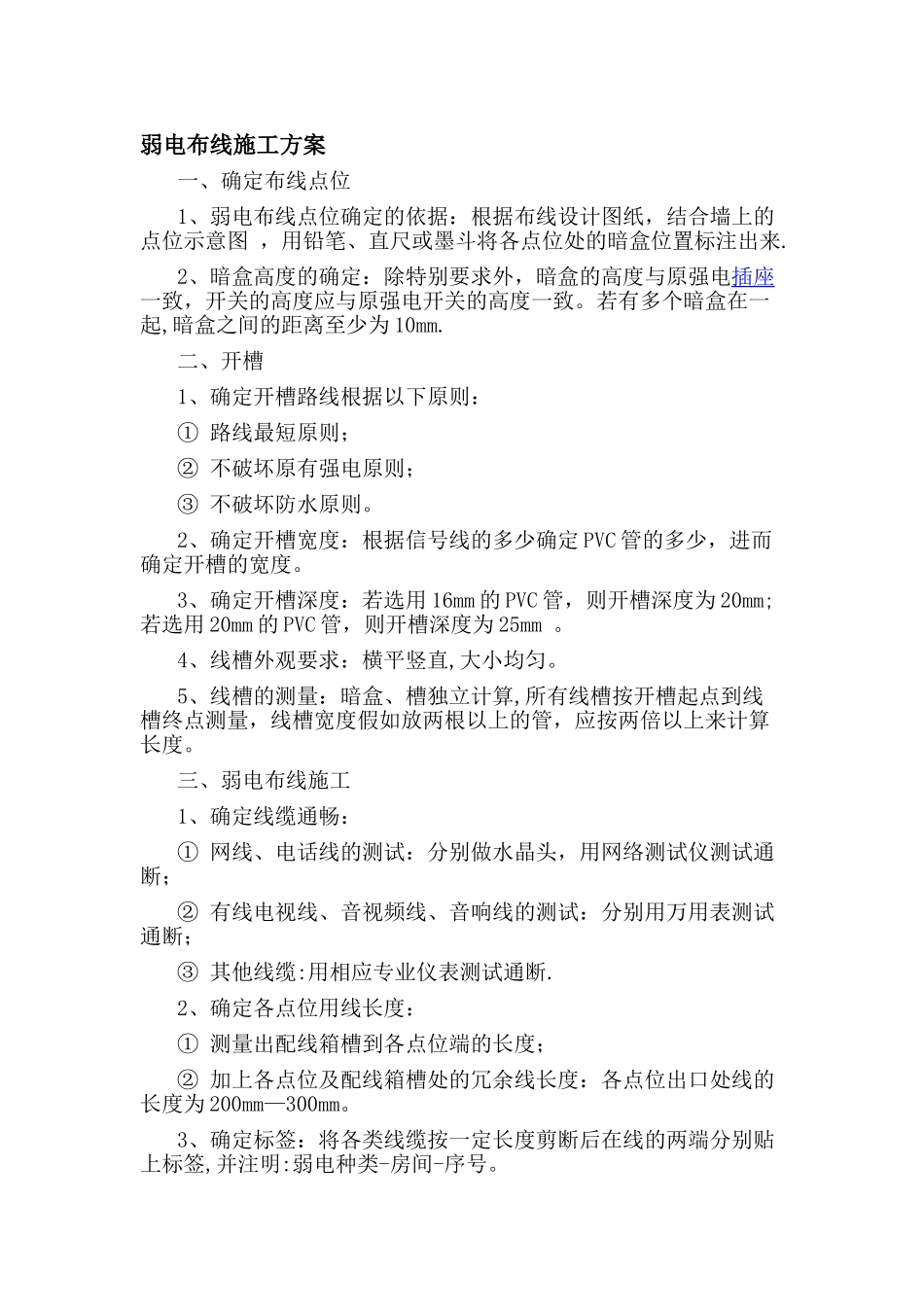

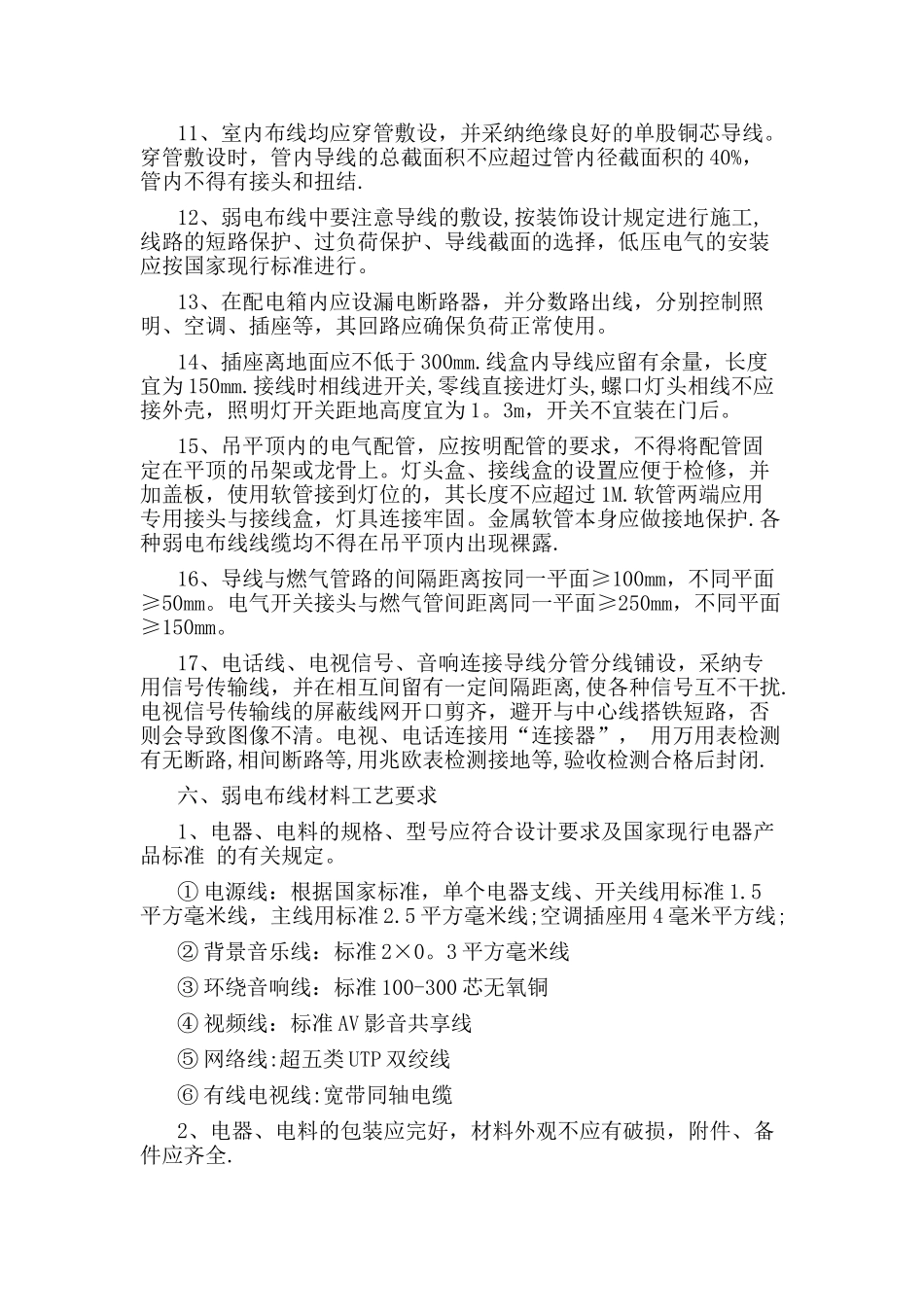

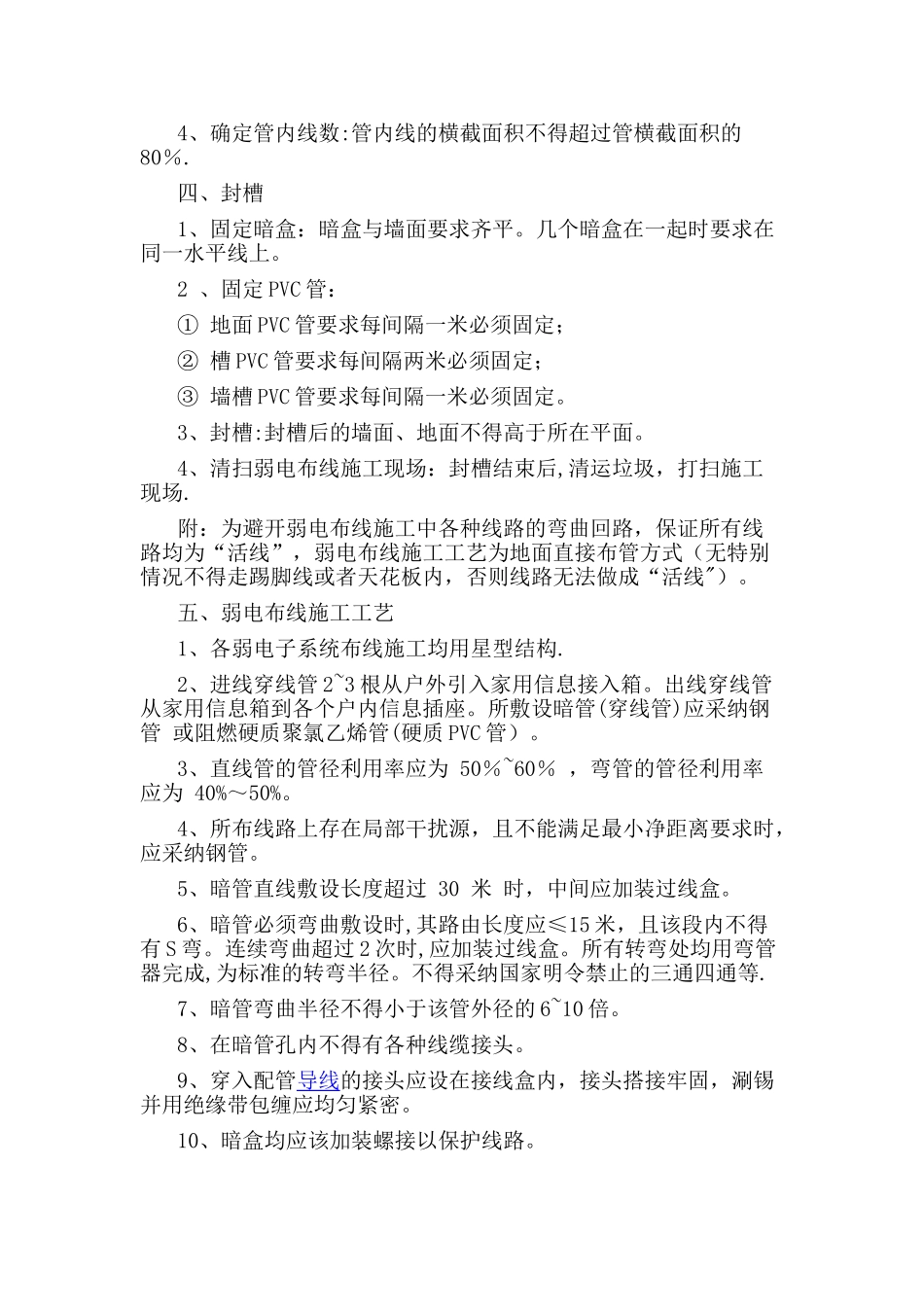

弱电布线施工方案一、确定布线点位1、弱电布线点位确定的依据:根据布线设计图纸,结合墙上的点位示意图 ,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来.2、暗盒高度的确定:除特别要求外,暗盒的高度与原强电插座一致,开关的高度应与原强电开关的高度一致。若有多个暗盒在一起,暗盒之间的距离至少为 10mm.二、开槽1、确定开槽路线根据以下原则:① 路线最短原则;② 不破坏原有强电原则;③ 不破坏防水原则。2、确定开槽宽度:根据信号线的多少确定 PVC 管的多少,进而确定开槽的宽度。3、确定开槽深度:若选用 16mm 的 PVC 管,则开槽深度为 20mm;若选用 20mm 的 PVC 管,则开槽深度为 25mm 。4、线槽外观要求:横平竖直,大小均匀。5、线槽的测量:暗盒、槽独立计算,所有线槽按开槽起点到线槽终点测量,线槽宽度假如放两根以上的管,应按两倍以上来计算长度。三、弱电布线施工1、确定线缆通畅:① 网线、电话线的测试:分别做水晶头,用网络测试仪测试通断;② 有线电视线、音视频线、音响线的测试:分别用万用表测试通断;③ 其他线缆:用相应专业仪表测试通断.2、确定各点位用线长度:① 测量出配线箱槽到各点位端的长度;② 加上各点位及配线箱槽处的冗余线长度:各点位出口处线的长度为 200mm—300mm。3、确定标签:将各类线缆按一定长度剪断后在线的两端分别贴上标签,并注明:弱电种类-房间-序号。4、确定管内线数:管内线的横截面积不得超过管横截面积的80%.四、封槽1、固定暗盒:暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。2 、固定 PVC 管:① 地面 PVC 管要求每间隔一米必须固定;② 槽 PVC 管要求每间隔两米必须固定;③ 墙槽 PVC 管要求每间隔一米必须固定。3、封槽:封槽后的墙面、地面不得高于所在平面。4、清扫弱电布线施工现场:封槽结束后,清运垃圾,打扫施工现场.附:为避开弱电布线施工中各种线路的弯曲回路,保证所有线路均为“活线”,弱电布线施工工艺为地面直接布管方式(无特别情况不得走踢脚线或者天花板内,否则线路无法做成“活线")。五、弱电布线施工工艺1、各弱电子系统布线施工均用星型结构.2、进线穿线管 2~3 根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管(穿线管)应采纳钢管 或阻燃硬质聚氯乙烯管(硬质 PVC 管)。3、直线管的管径利用率应为 50%~60% ,弯管的管径利用率应为 40%~50%。4、所布线路上存在...
