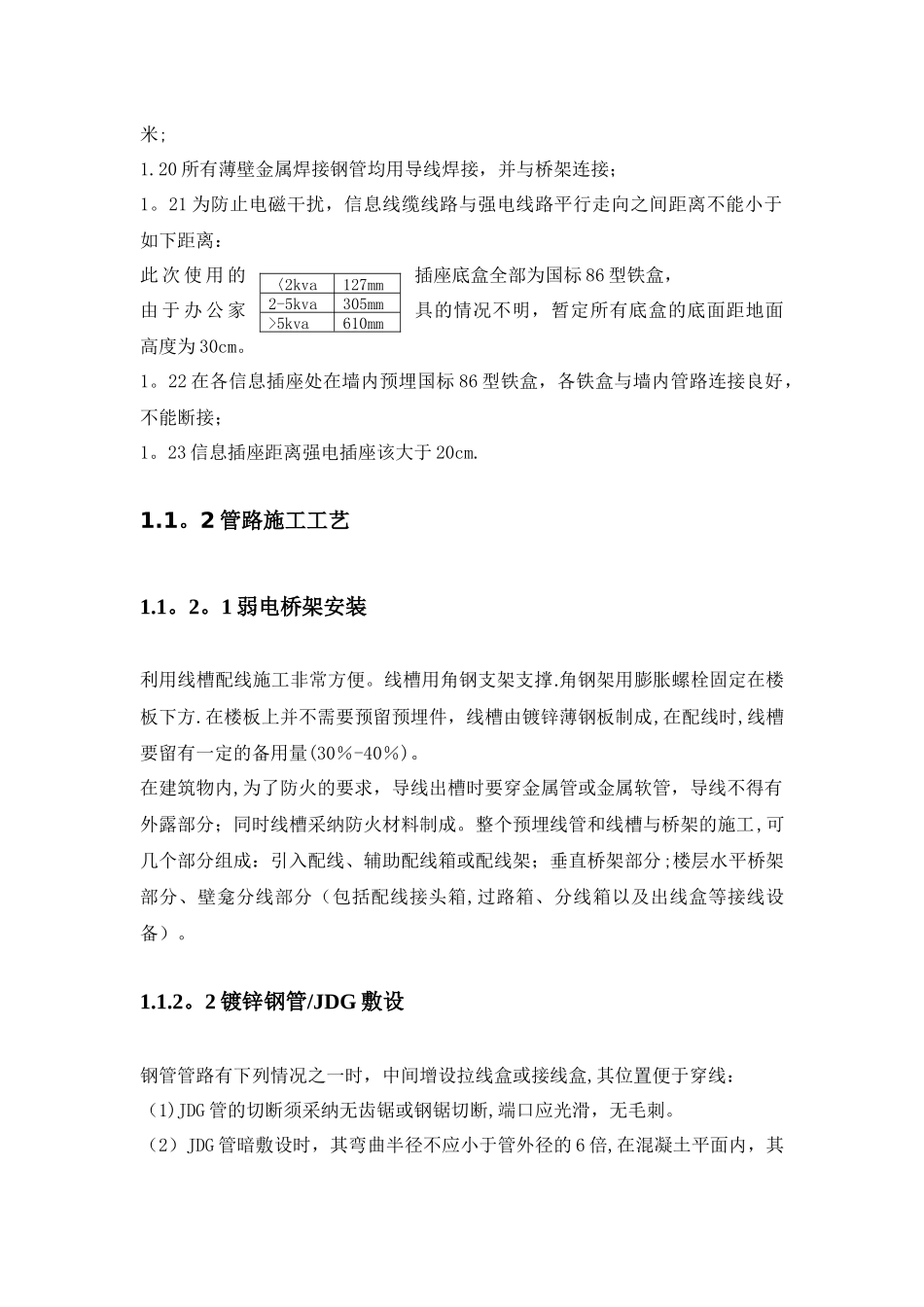

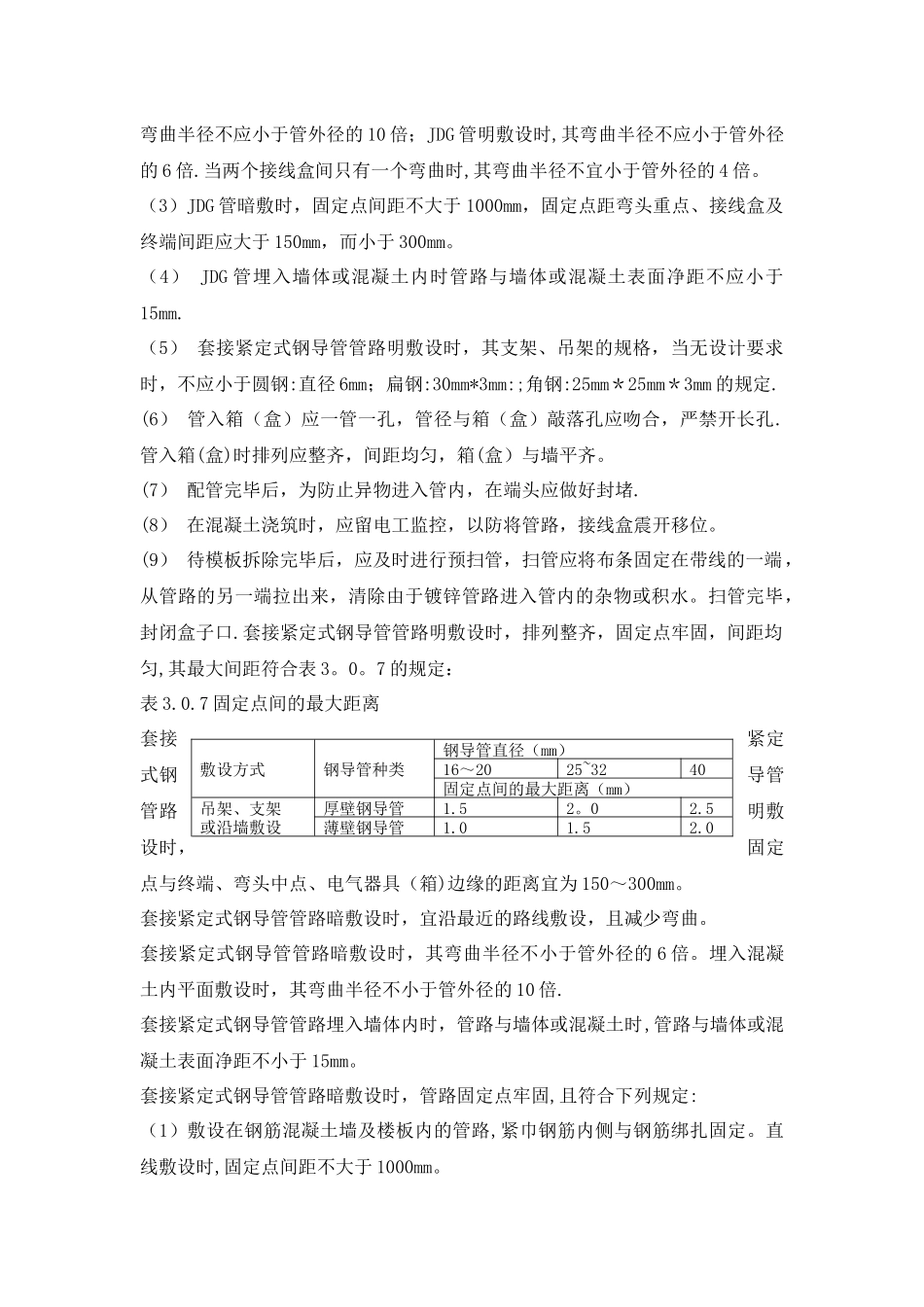

1.1 管路施工方案1。1.1 管路施工要求1.1 桥架固定在墙面上(或吊顶内），要求桥架为全密封结构，以防鼠害,可通过锁扣开启盖子，桥架之间通过配套的连接片和螺栓连接；1。2 金属桥架用来安放和引导电缆，并起到机械保护的作用。同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地，并为今后维护和扩充提供方便；1.3 桥架材料均为冷轧合金板，表面镀锌；1。4 使用带分隔的金属防火桥架；1。5 桥架内线缆的总截面积不超过桥架内截面积的三分之一；1。7 金属焊接钢管内线缆的填充率不超过 60%；1。8 管线施工单位要求能够根据国家标准，确保电缆铺设的可能性,清除管内毛刺和垃圾,并在管内留有穿线所需的引导钢丝;1。9 为了确保穿线顺利，在焊接钢管排放中，施工单位根据建筑法律规范在管线分支、连接、转弯处设过线盒；1.10 根据综合布线系统的施工要求，每根电缆的转弯半径要求为其电缆外径的8—10 倍.因此,吊顶内桥架在转弯或分路处均设置 45；1.11 在管线转弯处不能拐死角，转弯半径>10cm;1.12 水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相规格的分支附件,1.13 不能断接，以保证线路路由的弯曲自如以及线路的安全；1。14 若管线长度不够,需加套管时，加外套，不能加内套；1.15 在个别地方不能通过铁管时，可用金属软管连接，软管内径不能小于铁管内径；1。17 所有桥架在线缆敷设完毕后，全部要求使用锁扣封闭，以防鼠害；1。18 为确保线路安全,使桥架有良好的接地端.金属桥架、金属软管均需整体连接,并在 1。19 本楼层内接地（强电保护地）。接地线截面积不小于 6 平方毫米;1.20 所有薄壁金属焊接钢管均用导线焊接，并与桥架连接；1。21 为防止电磁干扰，信息线缆线路与强电线路平行走向之间距离不能小于如下距离：此 次 使 用 的插座底盒全部为国标 86 型铁盒，由 于 办 公 家具的情况不明，暂定所有底盒的底面距地面高度为 30cm。1。22 在各信息插座处在墙内预埋国标 86 型铁盒，各铁盒与墙内管路连接良好，不能断接；1。23 信息插座距离强电插座该大于 20cm.1.1。2 管路施工工艺1.1。2。1 弱电桥架安装利用线槽配线施工非常方便。线槽用角钢支架支撑.角钢架用膨胀螺栓固定在楼板下方.在楼板上并不需要预留预埋件，线槽由镀锌薄钢板制成,在配线时,线槽要留有一定的备用量(30％-40％)。在建筑物内,为了防火的要求，导线出槽时要穿金属管或金属软管，导线不得有外...
