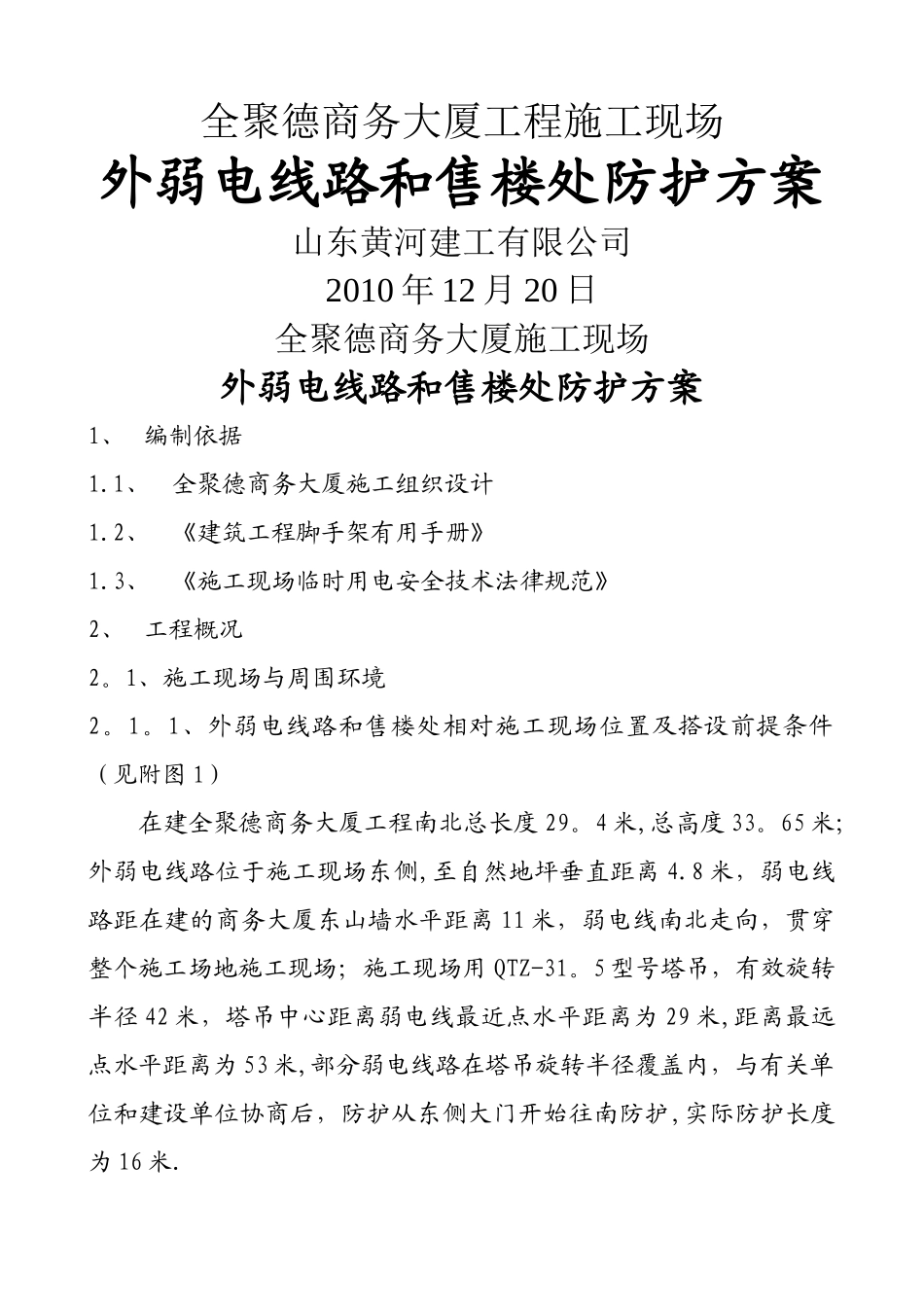

全聚德商务大厦工程施工现场外弱电线路和售楼处防护方案山东黄河建工有限公司2010 年 12 月 20 日全聚德商务大厦施工现场外弱电线路和售楼处防护方案1、 编制依据1.1、全聚德商务大厦施工组织设计1.2、《建筑工程脚手架有用手册》1.3、《施工现场临时用电安全技术法律规范》2、 工程概况2。1、施工现场与周围环境2。1。1、外弱电线路和售楼处相对施工现场位置及搭设前提条件(见附图 1)在建全聚德商务大厦工程南北总长度 29。4 米,总高度 33。65 米;外弱电线路位于施工现场东侧,至自然地坪垂直距离 4.8 米,弱电线路距在建的商务大厦东山墙水平距离 11 米,弱电线南北走向,贯穿整个施工场地施工现场;施工现场用 QTZ-31。5 型号塔吊,有效旋转半径 42 米,塔吊中心距离弱电线最近点水平距离为 29 米,距离最远点水平距离为 53 米,部分弱电线路在塔吊旋转半径覆盖内,与有关单位和建设单位协商后,防护从东侧大门开始往南防护,实际防护长度为 16 米.售楼处位于工程的东南角,塔吊中心距离售楼处最近点 18 米,最远点32 米,整个售楼处均在塔吊旋转半径覆盖范围内,需全部做防砸防护。2。1.2、方案的可行性讨论及建议(见附图 2 和附图 3) 弱电线路方面我单位考虑搭设 6 米高双排脚手架,上部用相应长度(悬挑长度〈2 米)的钢管悬挑至弱电线路上部,满铺 50 厚防砸木板;脚手架与原已建好的实心砖围墙连接,双排架体下部钢管植入地下,在脚手架扫地杆上满铺架板堆放沙袋,防止架体倾斜。在售楼处上部满铺两层 50 厚防砸木板,两层木板间垂直间距〉200.安全防护用脚手架要等到塔吊停用拆除后方可拆除。3、 施工安排3。1、工期安排3.1。1、搭设日期:2010 年 12 月 25 日—2010 年 12 月 31 日3。1.2、防护日期:2011 年 01 月 01 日—2011 年 09 月 30 日3.1。3、拆除日期:2011 年 10 月 01 日-2011 年 10 月 03 日3。2、施工组织及任务划分由项目部生产经理主管,项目部安全员组织架体施工班组搭设脚手架。在架设防护设施时,项目部临时用电专职电工和专职安全员及架工班组长必须在现场旁站监督指导施工。4、 施工准备4。1、材料准备4.1。1 脚手架采纳壁厚 3.0mm、Φ48 的钢管,防砸木板选用长 3 米、宽 0。3 米、厚度 50mm 的松木.4.1.2、材料计划表材料名称规格单位数量钢管6 米长根2003 米长根301。5 米长根50木板3 米×0。3 米×0。05 米块500铁丝10#公...
