强电工程施工方案

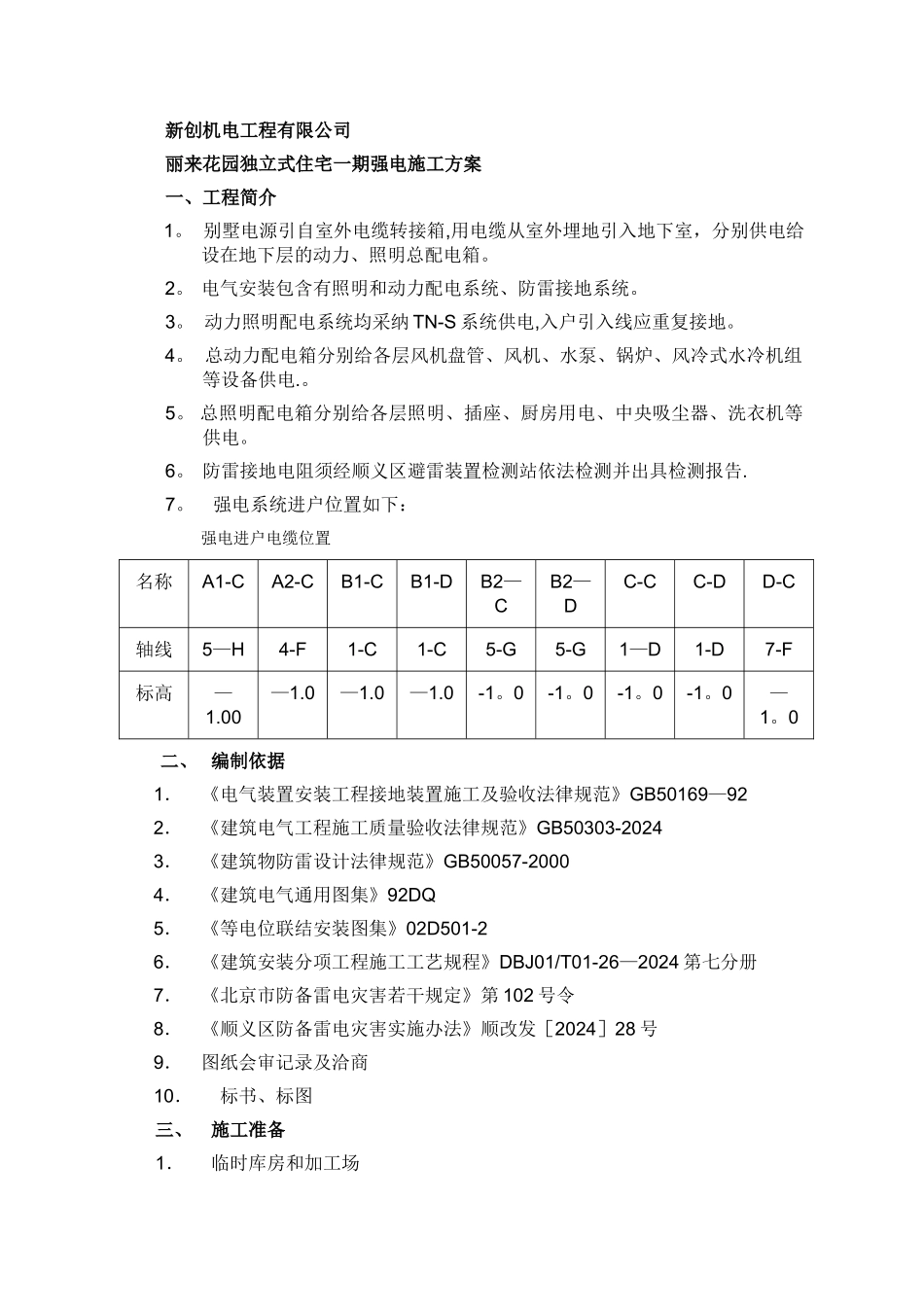

新创机电工程有限公司丽来花园独立式住宅一期强电施工方案一、工程简介1。 别墅电源引自室外电缆转接箱,用电缆从室外埋地引入地下室，分别供电给设在地下层的动力、照明总配电箱。2。 电气安装包含有照明和动力配电系统、防雷接地系统。3。 动力照明配电系统均采纳 TN-S 系统供电,入户引入线应重复接地。4。 总动力配电箱分别给各层风机盘管、风机、水泵、锅炉、风冷式水冷机组等设备供电.。5。 总照明配电箱分别给各层照明、插座、厨房用电、中央吸尘器、洗衣机等供电。6。 防雷接地电阻须经顺义区避雷装置检测站依法检测并出具检测报告.7。 强电系统进户位置如下：强电进户电缆位置名称A1-CA2-CB1-CB1-DB2—CB2—DC-CC-DD-C轴线5—H4-F1-C1-C5-G5-G1—D1-D7-F标高—1.00—1.0—1.0—1.0-1。0-1。0-1。0-1。0—1。0二、 编制依据1．《电气装置安装工程接地装置施工及验收法律规范》GB50169—922．《建筑电气工程施工质量验收法律规范》GB50303-20243．《建筑物防雷设计法律规范》GB50057-20004．《建筑电气通用图集》92DQ5．《等电位联结安装图集》02D501-26．《建筑安装分项工程施工工艺规程》DBJ01/T01-26—2024 第七分册7．《北京市防备雷电灾害若干规定》第 102 号令8．《顺义区防备雷电灾害实施办法》顺改发［2024］28 号9．图纸会审记录及洽商10． 标书、标图三、施工准备1．临时库房和加工场由于需根据现场实际情况加工零部件和暂存材料、设备，所以需申请面积约 130 平方米的空地,由施工队搭建临时库房和加工场.2．技术准备工作1）组织施工人员了解施工场地现场情况及周边环境,以便更合理地组织施工。2）施工人员仔细熟悉图纸，理解设计意图和要求，核对图纸的施工说明、图纸、标书的要求有否矛盾，发现问题及时向上级反映，以便得到及时的指导。3）专业技术人员准备好各工序的技术交底，对施工班组进行细致的技术交底让工人明白施工要求、常见的质量纰漏、质量目标、安全事项、进度要求等以加强工作责任性和技术水平。4）要求各施工队准备好相应的施工验收法律规范和标准图集。3．主要施工机具电气工程施工机具、检测设备一览表序号名称规格单位数量1电焊机BX – 200—500台53砂轮切割机300 型台33砂轮切割机400 型台34氧乙炔带表割炬套15电锤25B把56手电钻1613把67手动葫芦1T ～ 5T只28液压弯管器LWG2-10B台29手动弯管器G20-G25台510空气压缩机0。6M3台111漏电开关检测仪台112接地电阻摇表只113绝缘摇表只11...
