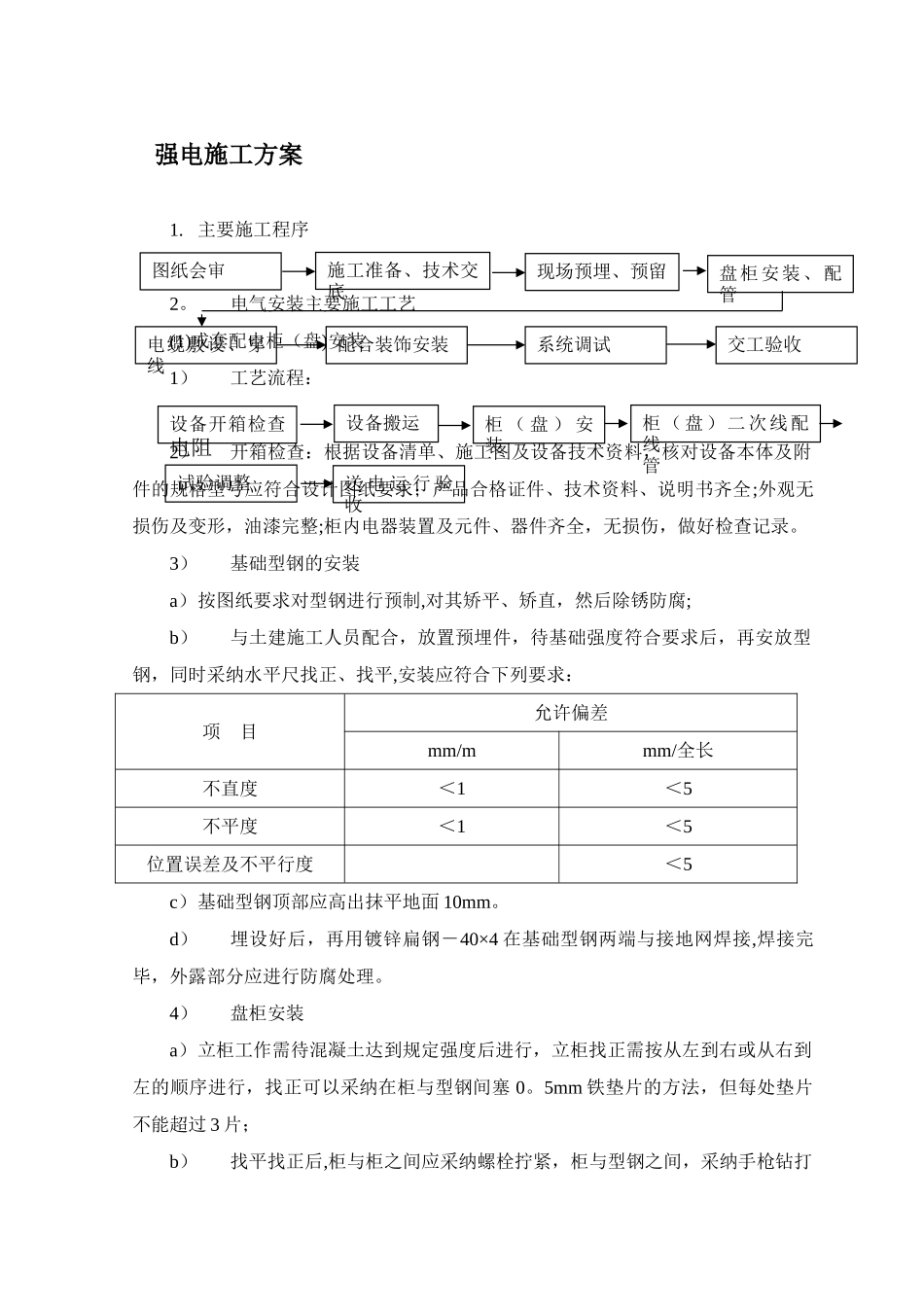

强电施工方案1. 主要施工程序2。电气安装主要施工工艺(1)成套配电柜（盘)安装1）工艺流程：2）开箱检查：根据设备清单、施工图及设备技术资料，核对设备本体及附件的规格型号应符合设计图纸要求；产品合格证件、技术资料、说明书齐全;外观无损伤及变形，油漆完整;柜内电器装置及元件、器件齐全，无损伤，做好检查记录。3）基础型钢的安装a）按图纸要求对型钢进行预制,对其矫平、矫直，然后除锈防腐;b）与土建施工人员配合，放置预埋件，待基础强度符合要求后，再安放型钢，同时采纳水平尺找正、找平,安装应符合下列要求：项 目允许偏差mm/mmm/全长不直度＜1＜5不平度＜1＜5位置误差及不平行度＜5c）基础型钢顶部应高出抹平地面 10mm。d）埋设好后，再用镀锌扁钢－40×4 在基础型钢两端与接地网焊接,焊接完毕，外露部分应进行防腐处理。4）盘柜安装a）立柜工作需待混凝土达到规定强度后进行，立柜找正需按从左到右或从右到左的顺序进行，找正可以采纳在柜与型钢间塞 0。5mm 铁垫片的方法，但每处垫片不能超过 3 片；b）找平找正后,柜与柜之间应采纳螺栓拧紧，柜与型钢之间，采纳手枪钻打图纸会审施工准备、技术交底现场预埋、预留盘柜安装、配管电缆敷设、穿线配合装饰安装交工验收系统调试设备开箱检查电阻设备搬运柜 （ 盘 ） 安装柜（盘）二次线配线管试验调整送 电 运 行 验收孔,采纳镀锌标准紧固件，螺栓连接,切忌采纳气割或电焊开孔；c) 盘柜安装，其允许偏差必须符合下表规定：项 目允许偏差(mm)垂 直 度（每米)＜1.5水平偏差相邻两盘顶部＜2成列盘顶部＜5盘面偏差相邻两盘边＜1成列盘面＜5盘 间 接 缝＜2d）安装好的每台柜宜单独与基础型钢作接地连接,连接应紧密、牢固;柜体与柜体、柜体与侧挡板均用镀锌螺丝连接,柜上装有电器且可开启的柜门,应采纳有足够强度的裸铜软线与已接地的金属框架可靠连接。5）二次线连接按原理图逐台检查柜上全部电气元件是否相符,其额定电压和控制操作电源电压必须一致。按图敷设柜与柜之间、柜与现场操作按钮之间的控制连接线，控制线校线后,将每根芯线连接在端子板上、一般一个端子压一根线，最多不能超过两根，多股线应涮锡，不得有断股。6) 试验调整将所有的接线端子螺丝再紧一次，用 500V 摇表在端子处测试各回路绝缘电阻,其值必须大于 0。5MΩ。然后分别试验控制、连锁、操作、继电保护和信号动作，正确无误，可靠灵敏，则试验合格.3。管线敷设（1）暗管暗敷流程:（2)明敷管路...
