彩板安装施工方案

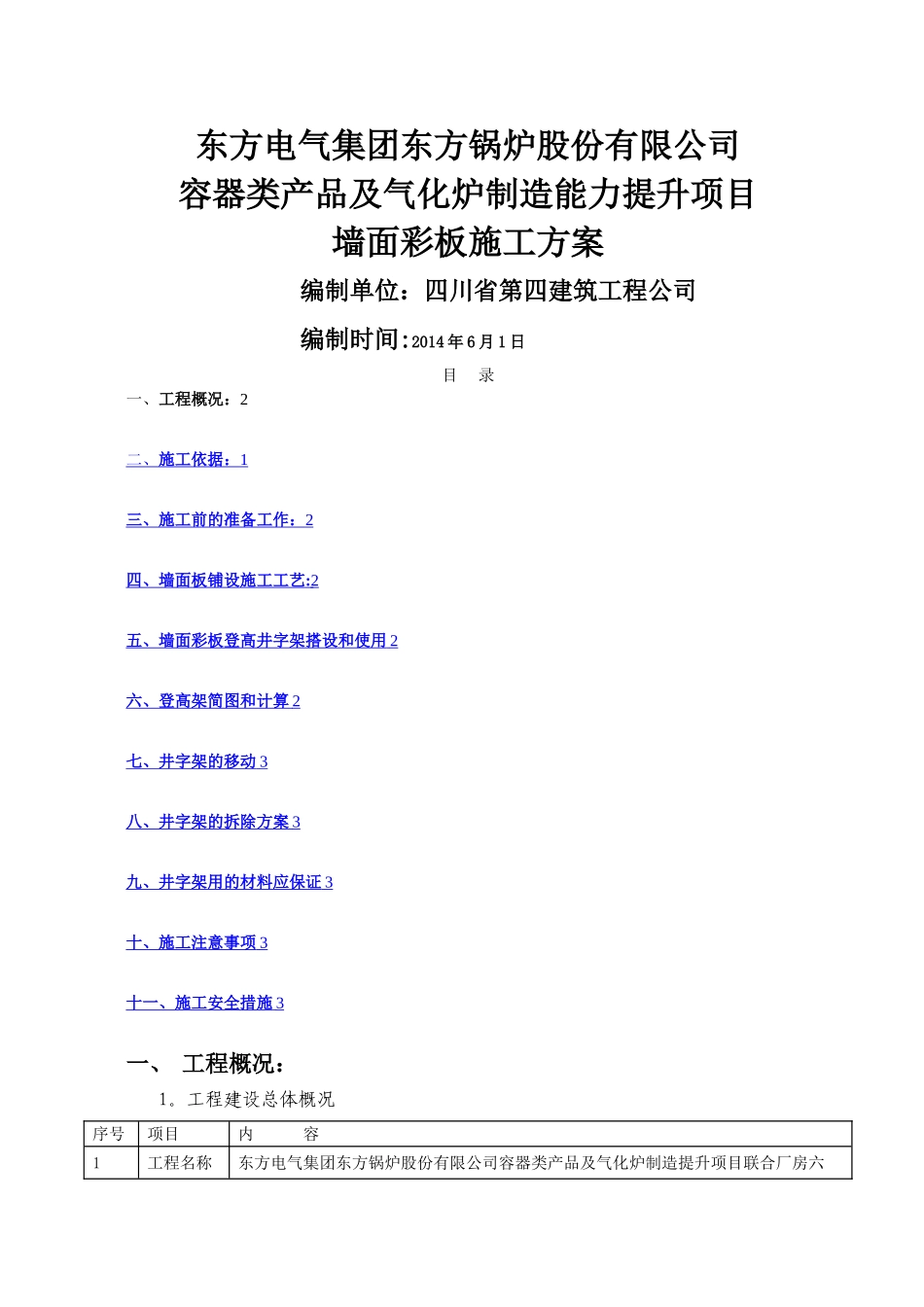

东方电气集团东方锅炉股份有限公司容器类产品及气化炉制造能力提升项目墙面彩板施工方案编制单位：四川省第四建筑工程公司编制时间:2014 年 6 月 1 日目 录一、工程概况：2二、 施工依据： 1 三、施工前的准备工作： 2 四、 墙面板铺设 施工工艺 : 2 五、墙面彩板登高井字架搭设和使用 2 六、登高架简图和计算 2 七、井字架的移动 3 八、井字架的拆除方案 3 九、井字架用的材料应保证 3 十、施工注意事项 3 十一、施工安全措施 3 一、 工程概况：1。工程建设总体概况序号项目内 容1工程名称东方电气集团东方锅炉股份有限公司容器类产品及气化炉制造提升项目联合厂房六序号项目内 容2建设单位东方电气集团东方锅炉股份有限公司3设计单位中国联合工程公司4建设地点德阳市华山南路 218 号5工程规模钢结构工业厂房,探伤室、辅助用房；建筑面积为 29810 平方米6结构形式单层钢结构厂房，辅助用房为现浇钢筋混凝土7质量标准合格8工期要求合同工期计划 300 日历天，2014 年 12 月 6 日前完工2。工程设计概况2。1 建筑设计概况本工程包括钢结构工业厂房,探伤室、辅助用房；建筑面积为 29810平方米。联合厂六为单层钢结构厂房,主厂房最大建筑高度为 34。45m.生产辅房、焊培中心、材料讨论所为二层框架结构，局部为单层。本工程±0.000 对应的绝对高程为 493.06m.2。2 结构设计概况厂房主要由格构钢柱、抗风柱、H 型钢梁、虹吸托梁、制动桁架、吊车梁、柱间支撑、屋面檩条组成。（1）钢板及型材:采纳 Q235B、Q345B、Q345C，具体详设计.（2）檩条：采纳镀锌 C、Z 型檩条；2。3 墙体工程：厂房外墙标高 1。2m 以下部分采纳 240 厚烧结页岩多孔砖，标高1。2m 以上部分采纳双层压型彩钢面板，外墙板采纳 0。6 厚洁面镀铝锌压型彩钢外墙板，内墙板采纳 0.5 厚镀锌压型彩钢内墙板,双层彩钢墙面板之间采纳 75 厚玻璃棉毡（λ≤0.039w∕m。k,A 机不燃,环保材料，室内侧带 0。2 厚铝箔）。辅助用房凡采纳砖墙处:±0。000m 以上均采纳标号不低于 B06（A5.0）蒸压砂加气混凝土砌块二、施工依据：1、建筑专业技术文件1）、执行由中国联合工程公司设计的全部施工蓝图；2）、执行国家现行的施工验收法律规范，质量评定标准;3）、执行公司对本工程制定的《质量管理手册》、《安全施工手册》、《文明施工、环境保护手册》、《施工进度控制手册》等其它文件.2、墙面彩板施工主要执行文件、标准及法律...
