微型桩(钢管桩)专项施工方案

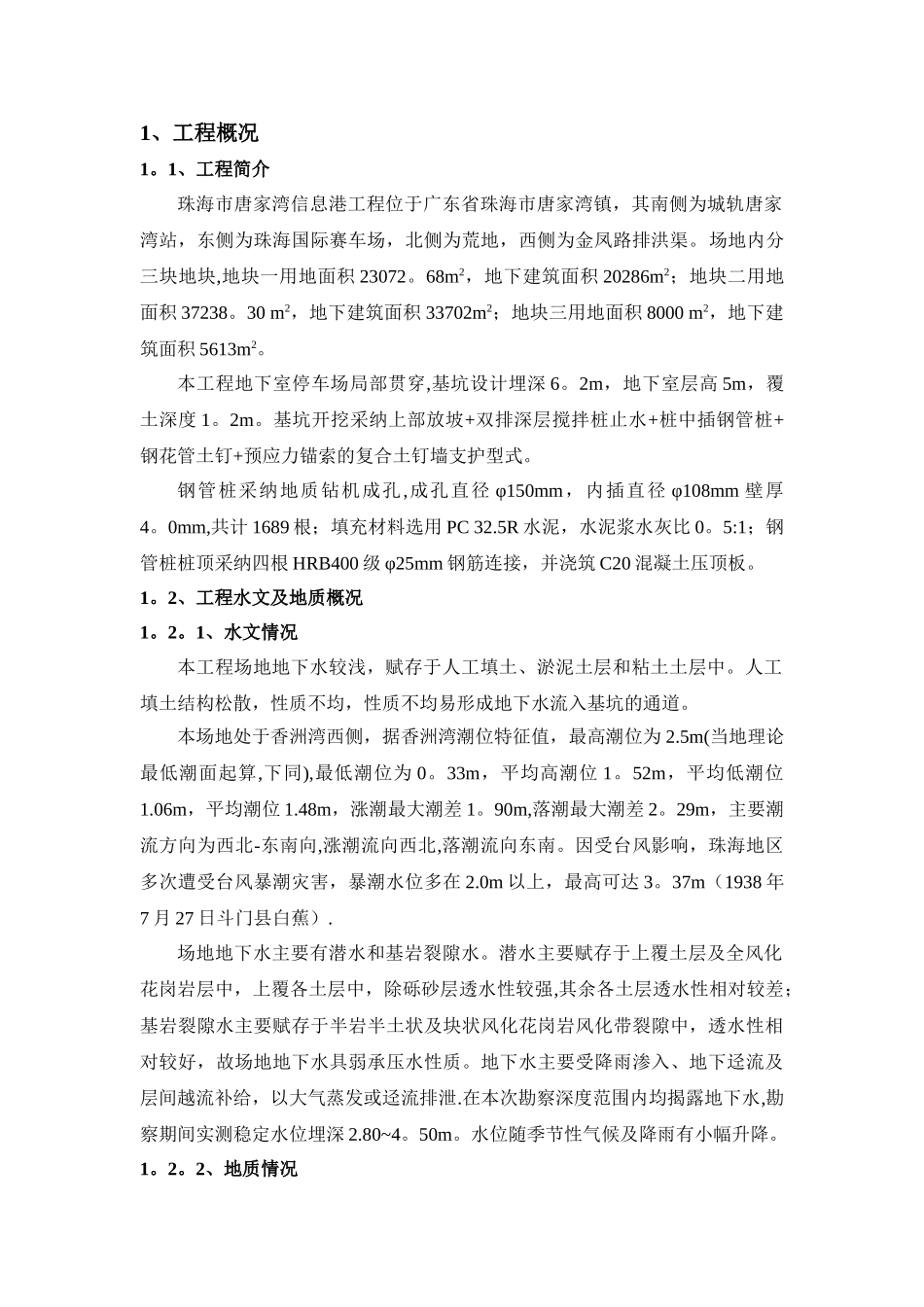

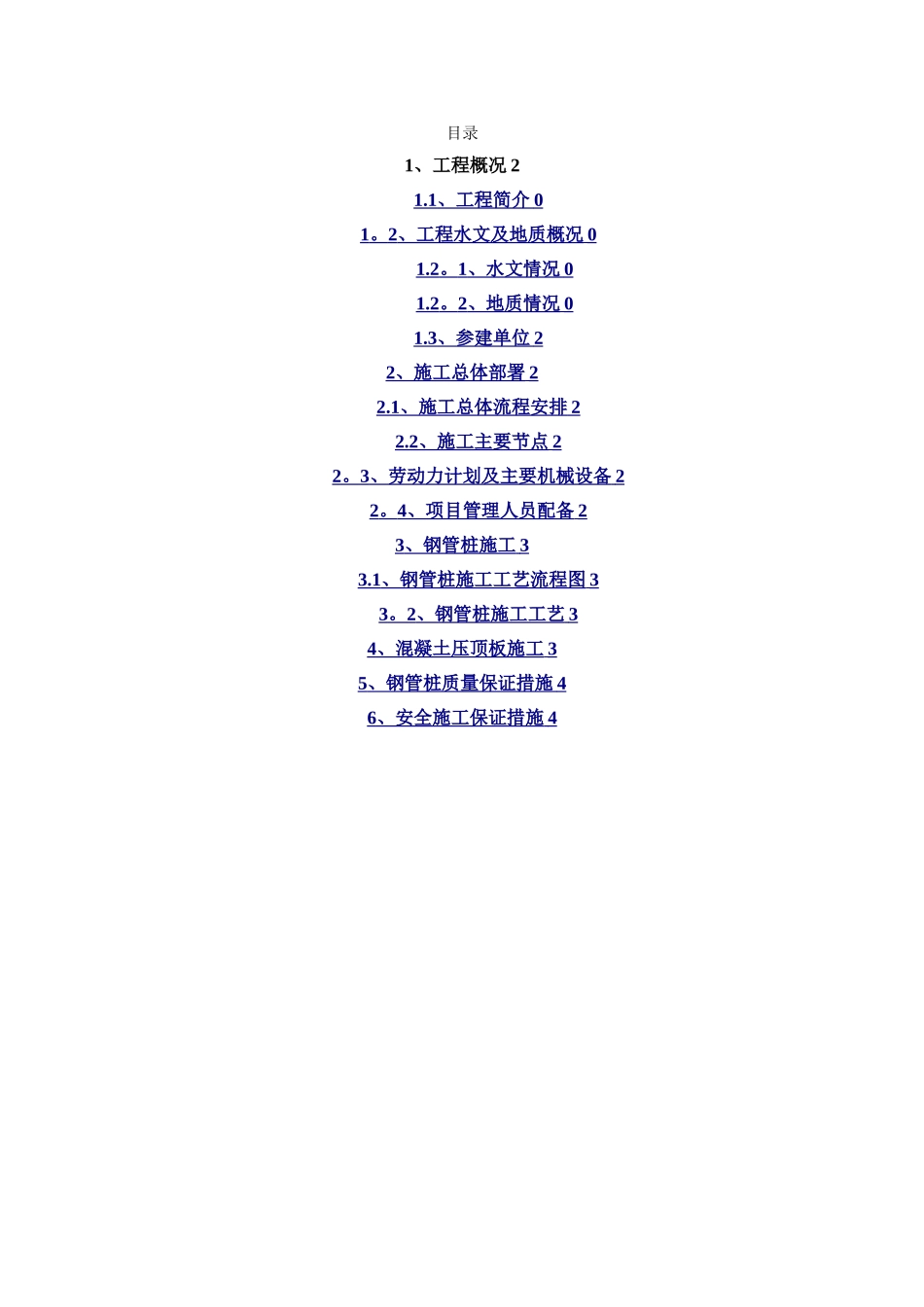

目录1、工程概况 21.1 、工程简介 0 1 。 2 、工程水文及地质概况 0 1.2 。 1 、水文情况 0 1.2 。 2 、地质情况 0 1.3 、参建单位 2 2 、施工总体部署 2 2.1 、施工总体流程安排 2 2.2 、施工主要节点 2 2 。 3 、劳动力计划及主要机械设备 2 2 。 4 、项目管理人员配备 2 3 、钢管桩施工 3 3.1 、钢管桩施工工艺流程图 3 3 。 2 、钢管桩施工工艺 3 4 、混凝土压顶板施工 3 5 、钢管桩质量保证措施 4 6 、安全施工保证措施 4 1、工程概况1。1、工程简介珠海市唐家湾信息港工程位于广东省珠海市唐家湾镇，其南侧为城轨唐家湾站，东侧为珠海国际赛车场，北侧为荒地，西侧为金凤路排洪渠。场地内分三块地块,地块一用地面积 23072。68m2，地下建筑面积 20286m2；地块二用地面积 37238。30 m2，地下建筑面积 33702m2；地块三用地面积 8000 m2，地下建筑面积 5613m2。本工程地下室停车场局部贯穿,基坑设计埋深 6。2m，地下室层高 5m，覆土深度 1。2m。基坑开挖采纳上部放坡+双排深层搅拌桩止水+桩中插钢管桩+钢花管土钉+预应力锚索的复合土钉墙支护型式。钢管桩采纳地质钻机成孔,成孔直径 φ150mm，内插直径 φ108mm 壁厚4。0mm,共计 1689 根；填充材料选用 PC 32.5R 水泥，水泥浆水灰比 0。5:1；钢管桩桩顶采纳四根 HRB400 级 φ25mm 钢筋连接，并浇筑 C20 混凝土压顶板。1。2、工程水文及地质概况1。2。1、水文情况本工程场地地下水较浅，赋存于人工填土、淤泥土层和粘土土层中。人工填土结构松散，性质不均，性质不均易形成地下水流入基坑的通道。本场地处于香洲湾西侧，据香洲湾潮位特征值，最高潮位为 2.5m(当地理论最低潮面起算,下同),最低潮位为 0。33m，平均高潮位 1。52m，平均低潮位1.06m，平均潮位 1.48m，涨潮最大潮差 1。90m,落潮最大潮差 2。29m，主要潮流方向为西北-东南向,涨潮流向西北,落潮流向东南。因受台风影响，珠海地区多次遭受台风暴潮灾害，暴潮水位多在 2.0m 以上，最高可达 3。37m（1938 年7 月 27 日斗门县白蕉）.场地地下水主要有潜水和基岩裂隙水。潜水主要赋存于上覆土层及全风化花岗岩层中，上覆各土层中，除砾砂层透水性较强,其余各土层透水性相对较差；基岩裂隙水主要赋存于半岩半土状及块状风化花岗岩风化带裂隙中，透水性相对较好，故场地地下水具弱承压水性质。地下水主要受降雨渗入、地下迳流及层间越流补...
