微型桩施工技术交底

微型桩施工技术交底_第1页
1/4
微型桩施工技术交底_第2页
2/4

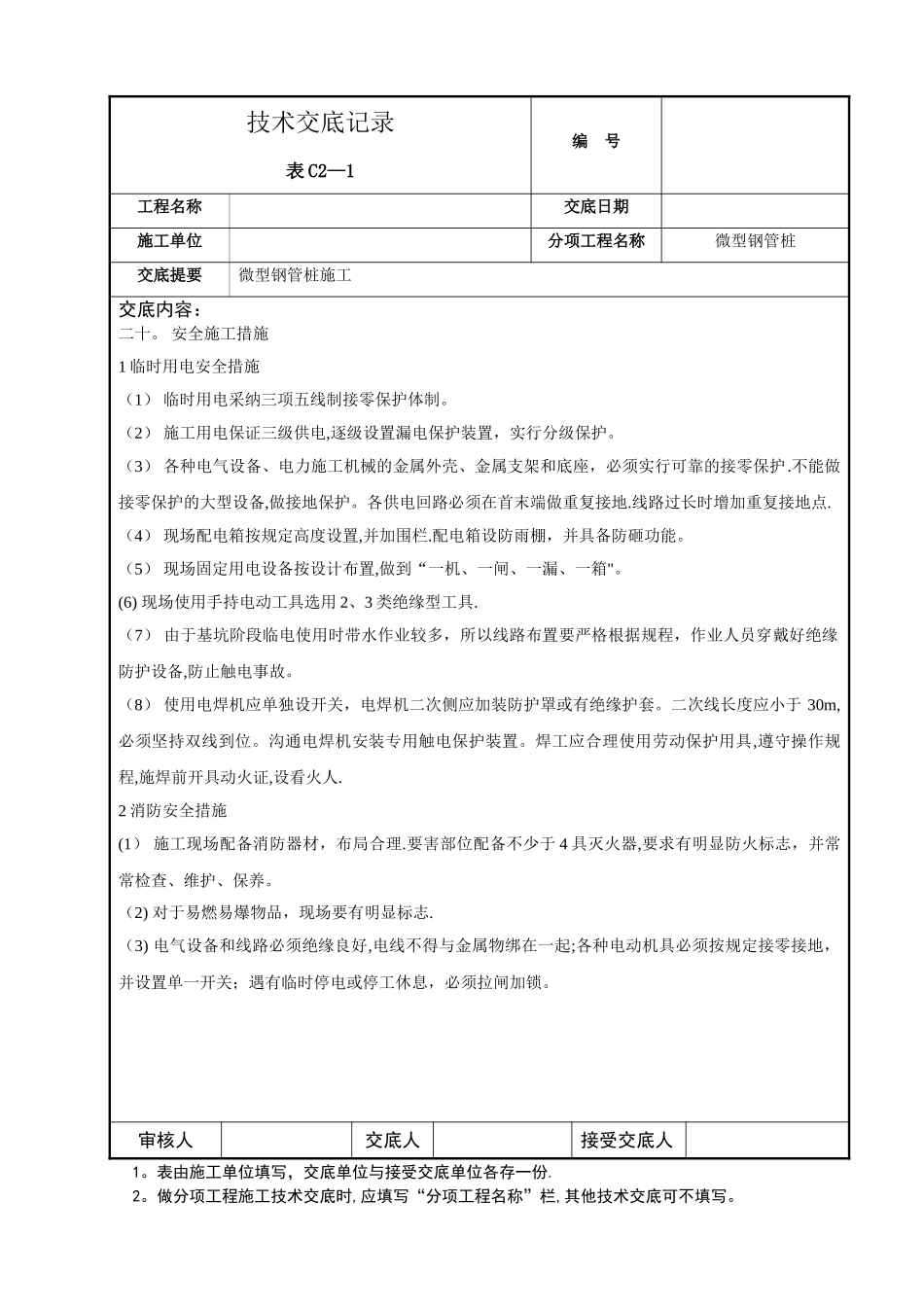

微型桩施工技术交底_第3页
3/4
技术交底记录表 C2—1编 号工程名称交底日期施工单位分项工程名称微型钢管桩交底提要微型钢管桩施工交底内容:一.工程概况二。 微型钢管桩①。基坑西北角约南北约 23。5 米由于施工工作面狭小,采纳微型钢管桩施工工艺.②。沿结构外皮线外 0。80m 位置布置微型桩,桩径 150mm,桩间距 0。50m,共计 49 根。三。主要施工机械及材料1.主要施工机械:SH—30 锚杆钻机 1 台,注浆泵 2 台。2.主要施工材料:P。S.A32.5 矿渣水泥,φ108 焊接钢管。3。本工程总用电量约 20KW,总用水量约 1m3/h.二、施工技术要求本工程±0.00=49。00m,微型桩施工参数如下:审核人交底人接受交底人1.表由施工单位填写,交底单位与接受交底单位各存一份。2.做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写.技术交底记录表 C2-1编 号工程名称交底日期施工单位分项工程名称微型钢管桩交底提要微型钢管桩施工交底内容:桩径桩顶埋深(m)桩孔深(m)嵌固深度(m)钢管长(m)桩中心距(m)管径Φ22 钢筋管数净浆强度碎石φ150地面15。05。0150。5φ10815 。 0m1 根M202—5mm1)定位:根据桩位图及现场情况进行测量放线,桩位点处用钢钎打入土中 10㎝,并注入石灰粉做标记。放点精度≤2㎝。2)成孔:成孔采纳 SH30—2 型锚杆钻机,对准孔位,钻机调平控制垂直度,孔径 D=150㎜,间距500mm.3)注浆:通过锚杆钻机钻杆用 BW250/50 型泥浆泵注浆,要求泵压不低于 4 公斤左右,水泥浆比重控制在 1.65㎏/㎝3 左右,水灰比 1:0.45—0。5,成孔后压灌水泥浆护壁防止塌孔,4)钢管加工:钢管直径 108mm,钢管管壁做成 10mm 直径的孔,梅花状布置间距 500mm,保证压浆能从空中溢出。钢管底部采纳焊接封堵或用编织袋封堵,防止下入过程中有土进入管中。5)钢管连接:钢管采纳 3 根 Φ14 钢筋绑焊,焊接长度不小于 10d 钢管下放完毕后,钢管顶部应跟地面水平。6)下入钢筋:下入 Φ22 钢筋长度 15.0m,确保钢筋居中.钢筋连接采纳单面搭接焊,焊缝长度不小于10d。钢筋下放完毕后,边注浆边填灌碎石骨料。7) 补浆:注浆时必须连续注浆,注浆完毕后,在初凝前应进行二次补浆直至补满为止。8)冠梁主筋采纳 4 根 Φ22 钢筋绑扎搭接不小于 35d,错开接头断面,箍筋采纳 Φ6。5 200@200。审核人交底人接受交底人1。表由施工单位填写,交底单位与接受交底单位各存一份.2.做分项工程施工技术交底时,应填写“分项工程名称"栏,其他...
