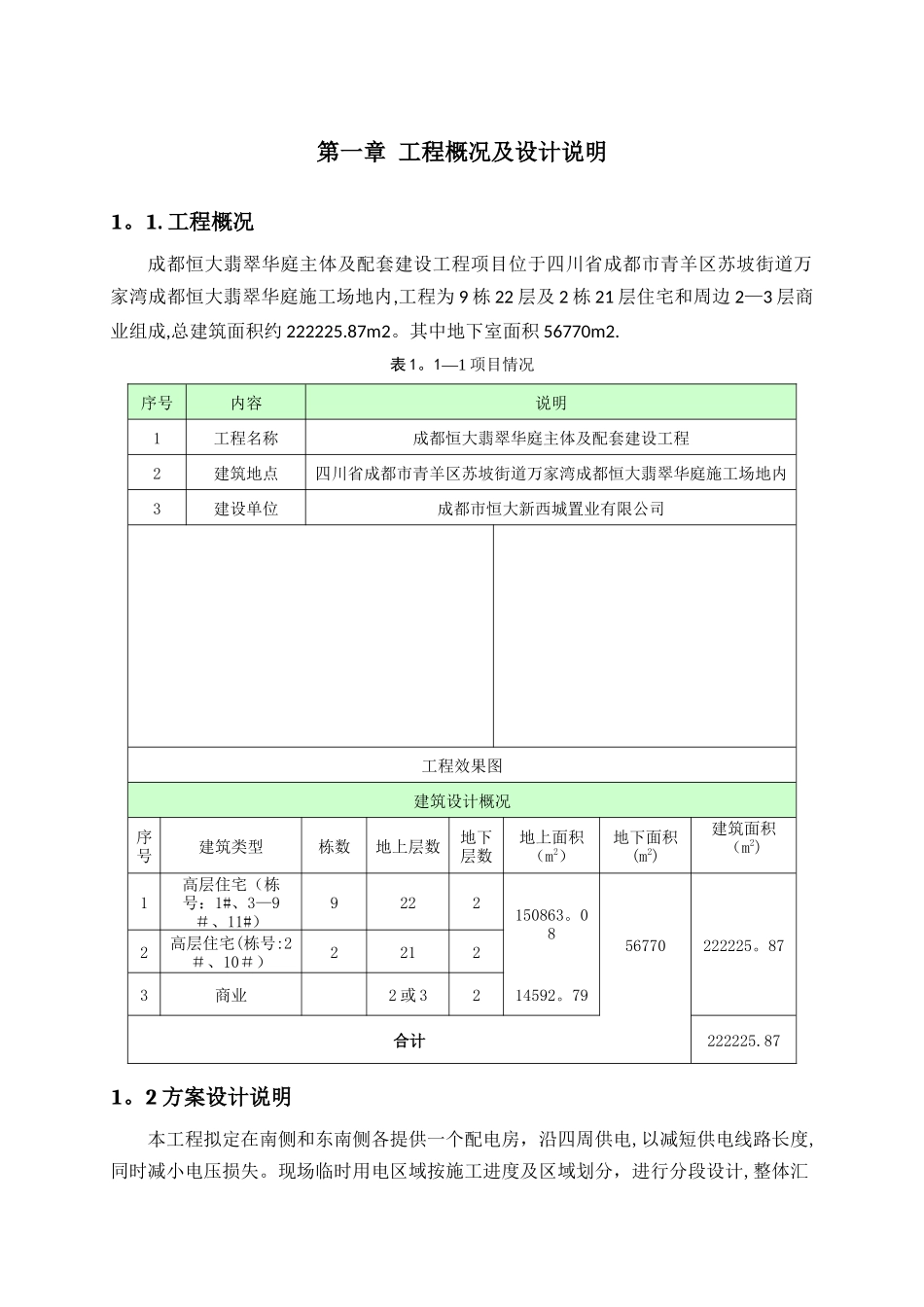

ZJSJ。HDFC—001恒大翡翠华庭主体及配套建设工程施工临时用电方案编制:审核:批准:目录第一章工程概况及设计说明 21.1 。 工程概况 2 1.2 方案设计说明 2 第二章编制依据 3 第三章用电负荷计算及变压器选择 3 第四章配电系统设计 7 4 。 1 线路布置及敷设方法 7 4 。 2 接地装置 7 4 。 3 防雷 7 4 。 4 临时用电施工安全技术措施 8 第五章施工安全用电管理制度 8 第六章安全用电组织措施 8 第七章安全用电技术措施 9 第八章安全用电检查制度 11 第九章电气接地装置、防雷装置设计及防火组织技术措施 11 9 。 1 、电气接地装置、防雷装置设计 11 9.2 、防火组织技术措施 12 第十章施工用电安全应急预案 13 第十一章附录 17 11.1 、施工临时用电平面布置图 17 11 。 2 、临时施工配电系统图 17 11 。 3 、临时用电计算书 17 第一章 工程概况及设计说明1。1. 工程概况成都恒大翡翠华庭主体及配套建设工程项目位于四川省成都市青羊区苏坡街道万家湾成都恒大翡翠华庭施工场地内,工程为 9 栋 22 层及 2 栋 21 层住宅和周边 2—3 层商业组成,总建筑面积约 222225.87m2。其中地下室面积 56770m2.表 1。1—1 项目情况序号内容说明1工程名称成都恒大翡翠华庭主体及配套建设工程2建筑地点四川省成都市青羊区苏坡街道万家湾成都恒大翡翠华庭施工场地内3建设单位成都市恒大新西城置业有限公司工程效果图建筑设计概况序号建筑类型栋数地上层数地下层数地上面积(m2)地下面积(m2)建筑面积(m2)1高层住宅(栋号:1#、3—9#、11#)9222150863。0856770222225。872高层住宅(栋号:2#、10#)22123商业2 或 3214592。79合计222225.871。2 方案设计说明本工程拟定在南侧和东南侧各提供一个配电房,沿四周供电,以减短供电线路长度,同时减小电压损失。现场临时用电区域按施工进度及区域划分,进行分段设计,整体汇总,各区域按用电的特点进行适时的调剂、管理、协调.临时用电布置按施工区段划分提供若干区域配电箱、加工场配电箱、办公区配电箱及塔吊专用配电箱等.临电由总承包方进行二级电源的设计和配置,以供各种设备用电.售楼部目前施工采纳两台柴油发电机(1 台 100KVA 和 1 台 120KVA)可满足基础施工要求.根据甲方开发顺序,恒大翡翠华庭主体及配套建设工程前期先施工 8—11 号楼,售楼部主体施工时,可利用 1 台 630KVA 的变压器,使用 3 个月,具体情...
