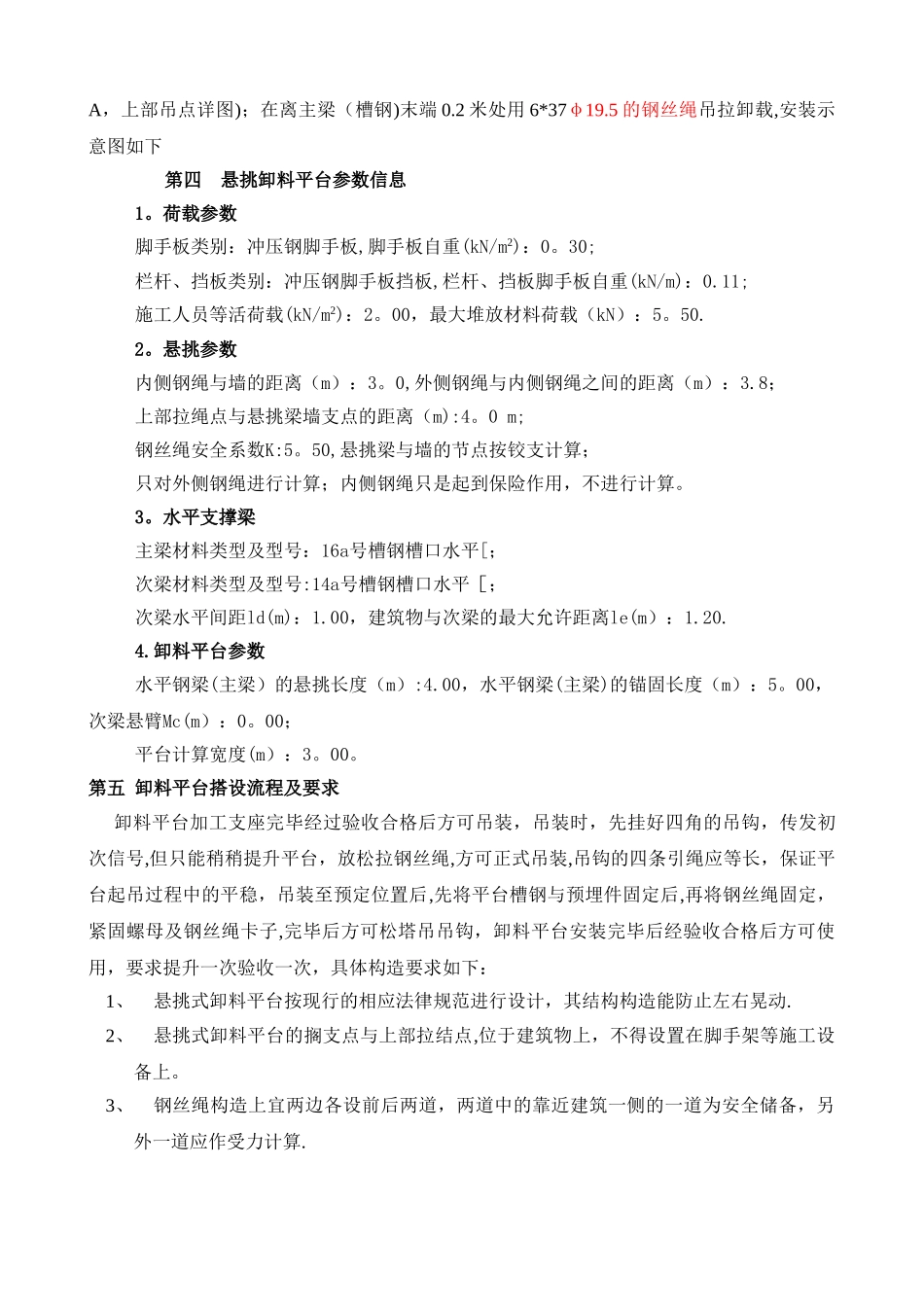

通大·金岸 5#、6#、7#、8#楼悬挑卸料平台专项施工方案******建设工程有限公司悬挑卸料平台施工方案第一 概 况1、工程概况通大·金岸5#楼工程由通化尊正房地产开发有限公司投资兴建,勘察单位为长春市建工工程勘测有限公司,施工单位为****建设工程有限公司。本工程建设位置:地点位于通化市新胜路398号;本工程为:一类高层商住楼,三十三层高层建筑,建筑面积:21492.14m2,建筑总高度99。3m;建筑耐火等级:一级.基础形式为筏板基础,主体结构为:框架剪力墙结构。为了转运各楼层周转材料和砌砖抹灰材料,计划本工程加工2套工具式型钢悬挑卸料平台,安装在需要的位置。2、编制依据:《建筑结构荷载法律规范》(GB50009-2024)《钢结构设计法律规范》(GB50017-2024)《建筑钢结构焊接技术规程》(JGJ81—2024)《建筑施工安全检查标准》(JGJ59—2024)第二 卸料平台布置位置卸料平台根据施工层需要利用塔吊就位安装,5#楼平面位置分别在:: A 轴交 3-5 轴之间的外侧一个,A 轴交 28-29 轴之间的外侧一个。 第三 卸料平台搭设概况本工程卸料平台采纳槽钢悬挑搭设,悬挑主梁采纳 2 根 16b#槽钢槽口水平,次梁采纳14#槽钢槽口水平,间距 1 米,钢材强度等级不低于 Q235,其质量符合现行国家标准《碳素钢结构》(GB/T700)和《低合金高强度结构钢》GB/T 1591 的规定,平台护栏用钢管焊接,高1。2 米、平台悬挑长度 4。0 米,宽 3。0 米,主次梁锚入楼面 5。0 米(保证锚入楼面 1。25倍),整个平台与护栏焊接成整体,使用时采纳塔吊吊装,斜拉钢丝绳采纳 6*37φ19。5 的,上部拉绳点与悬挑梁墙支点的距离为 5m,钢丝绳悬吊于上一层的楼面上连结方式(如图A,上部吊点详图);在离主梁(槽钢)末端 0.2 米处用 6*37φ19.5 的钢丝绳吊拉卸载,安装示意图如下第四 悬挑卸料平台参数信息1。荷载参数脚手板类别:冲压钢脚手板,脚手板自重(kN/m2):0。30;栏杆、挡板类别:冲压钢脚手板挡板,栏杆、挡板脚手板自重(kN/m):0.11;施工人员等活荷载(kN/m2):2。00,最大堆放材料荷载(kN):5。50.2。悬挑参数内侧钢绳与墙的距离(m):3。0,外侧钢绳与内侧钢绳之间的距离(m):3.8;上部拉绳点与悬挑梁墙支点的距离(m):4。0 m;钢丝绳安全系数K:5。50,悬挑梁与墙的节点按铰支计算;只对外侧钢绳进行计算;内侧钢绳只是起到保险作用,不进行计算。3。水平支撑梁主梁材料类型及型号:16a号槽钢槽口水平[;次梁材料类型及型号:14a号...
