悬挑外脚手架整改方案-

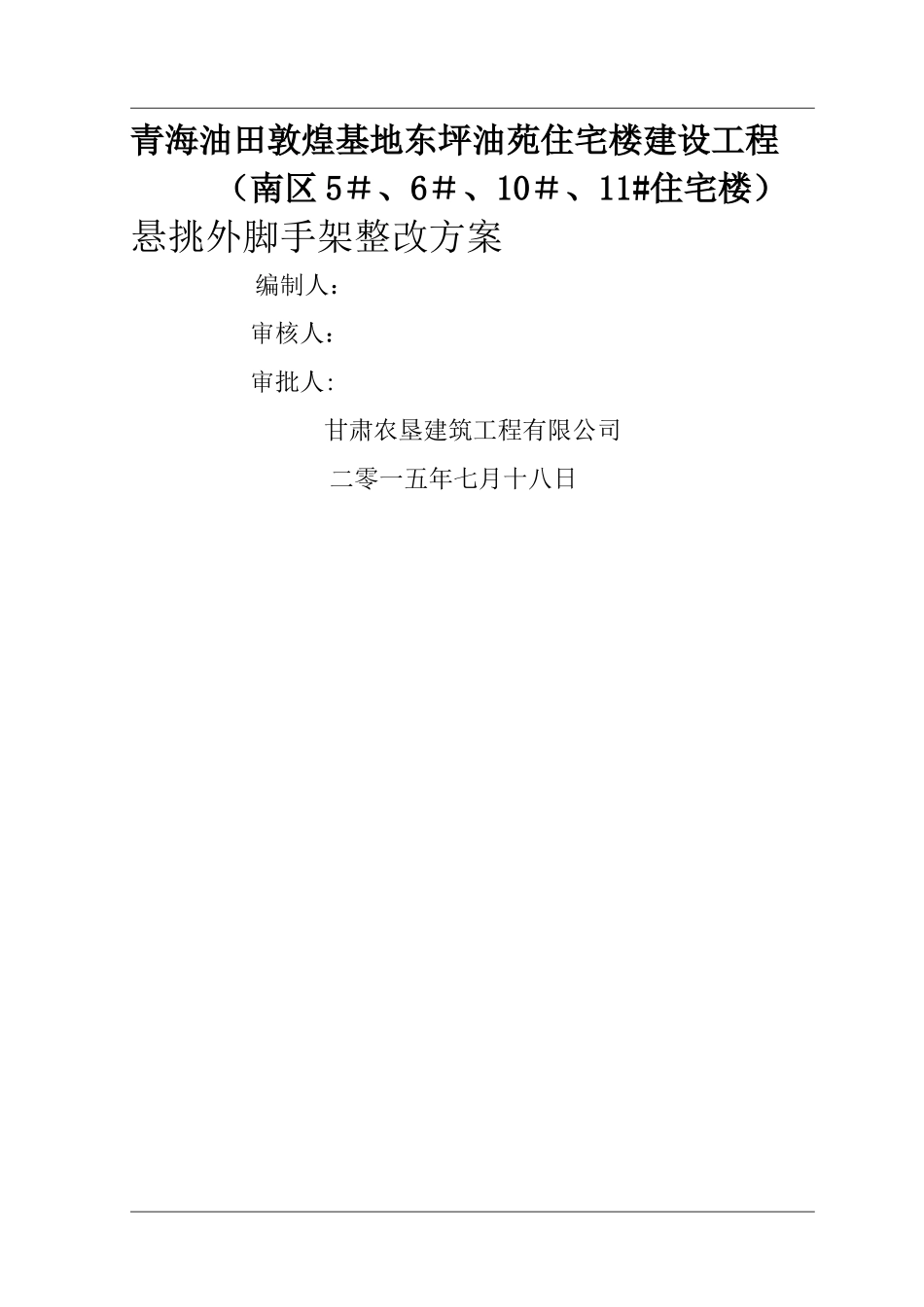

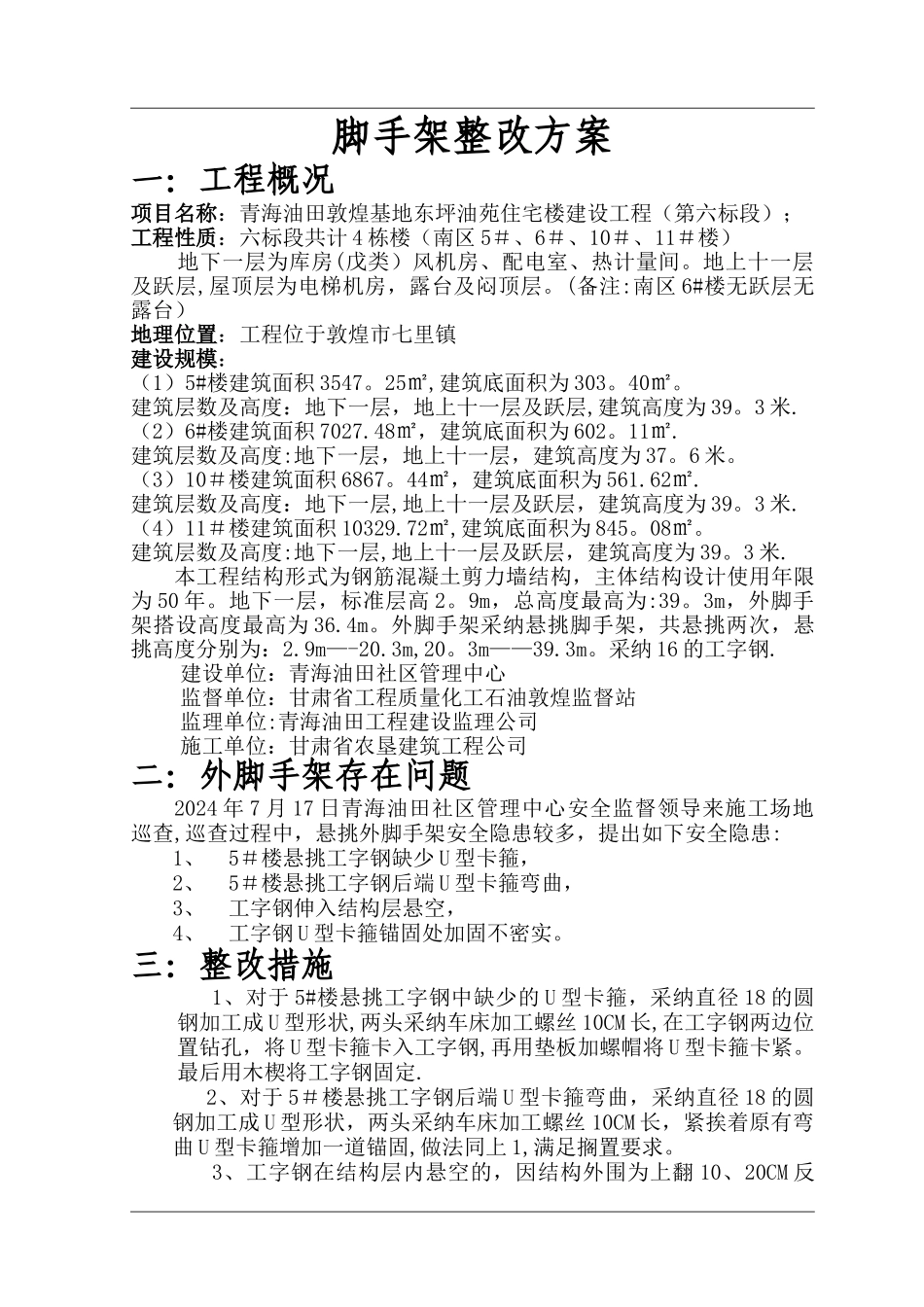

青海油田敦煌基地东坪油苑住宅楼建设工程 （南区 5＃、6＃、10＃、11#住宅楼）悬挑外脚手架整改方案 编制人： 审核人： 审批人:甘肃农垦建筑工程有限公司 二零一五年七月十八日脚手架整改方案一：工程概况项目名称：青海油田敦煌基地东坪油苑住宅楼建设工程（第六标段）；工程性质：六标段共计 4 栋楼（南区 5＃、6＃、10＃、11＃楼） 地下一层为库房(戊类）风机房、配电室、热计量间。地上十一层及跃层,屋顶层为电梯机房，露台及闷顶层。(备注:南区 6#楼无跃层无露台）地理位置：工程位于敦煌市七里镇建设规模：（1）5#楼建筑面积 3547。25㎡,建筑底面积为 303。40㎡。建筑层数及高度：地下一层，地上十一层及跃层,建筑高度为 39。3 米.（2）6#楼建筑面积 7027.48㎡，建筑底面积为 602。11㎡.建筑层数及高度:地下一层，地上十一层，建筑高度为 37。6 米。（3）10＃楼建筑面积 6867。44㎡，建筑底面积为 561.62㎡.建筑层数及高度：地下一层,地上十一层及跃层，建筑高度为 39。3 米.（4）11＃楼建筑面积 10329.72㎡,建筑底面积为 845。08㎡。建筑层数及高度:地下一层,地上十一层及跃层，建筑高度为 39。3 米.本工程结构形式为钢筋混凝土剪力墙结构，主体结构设计使用年限为 50 年。地下一层，标准层高 2。9m，总高度最高为:39。3m，外脚手架搭设高度最高为 36.4m。外脚手架采纳悬挑脚手架，共悬挑两次，悬挑高度分别为：2.9m—-20.3m,20。3m——39.3m。采纳 16 的工字钢.建设单位：青海油田社区管理中心监督单位：甘肃省工程质量化工石油敦煌监督站监理单位:青海油田工程建设监理公司施工单位：甘肃省农垦建筑工程公司二：外脚手架存在问题2024 年 7 月 17 日青海油田社区管理中心安全监督领导来施工场地巡查,巡查过程中，悬挑外脚手架安全隐患较多，提出如下安全隐患:1、5＃楼悬挑工字钢缺少 U 型卡箍，2、5＃楼悬挑工字钢后端 U 型卡箍弯曲，3、工字钢伸入结构层悬空，4、工字钢 U 型卡箍锚固处加固不密实。三：整改措施 1、对于 5#楼悬挑工字钢中缺少的 U 型卡箍，采纳直径 18 的圆钢加工成 U 型形状,两头采纳车床加工螺丝 10CM 长,在工字钢两边位置钻孔，将 U 型卡箍卡入工字钢,再用垫板加螺帽将 U 型卡箍卡紧。最后用木楔将工字钢固定. 2、对于 5＃楼悬挑工字钢后端 U 型卡箍弯曲，采纳直径 18 的圆钢加工成 U 型形状，两头采纳车床加工螺丝 10CM 长，紧挨着原有弯曲 U...
