悬挑外脚手架施工方案

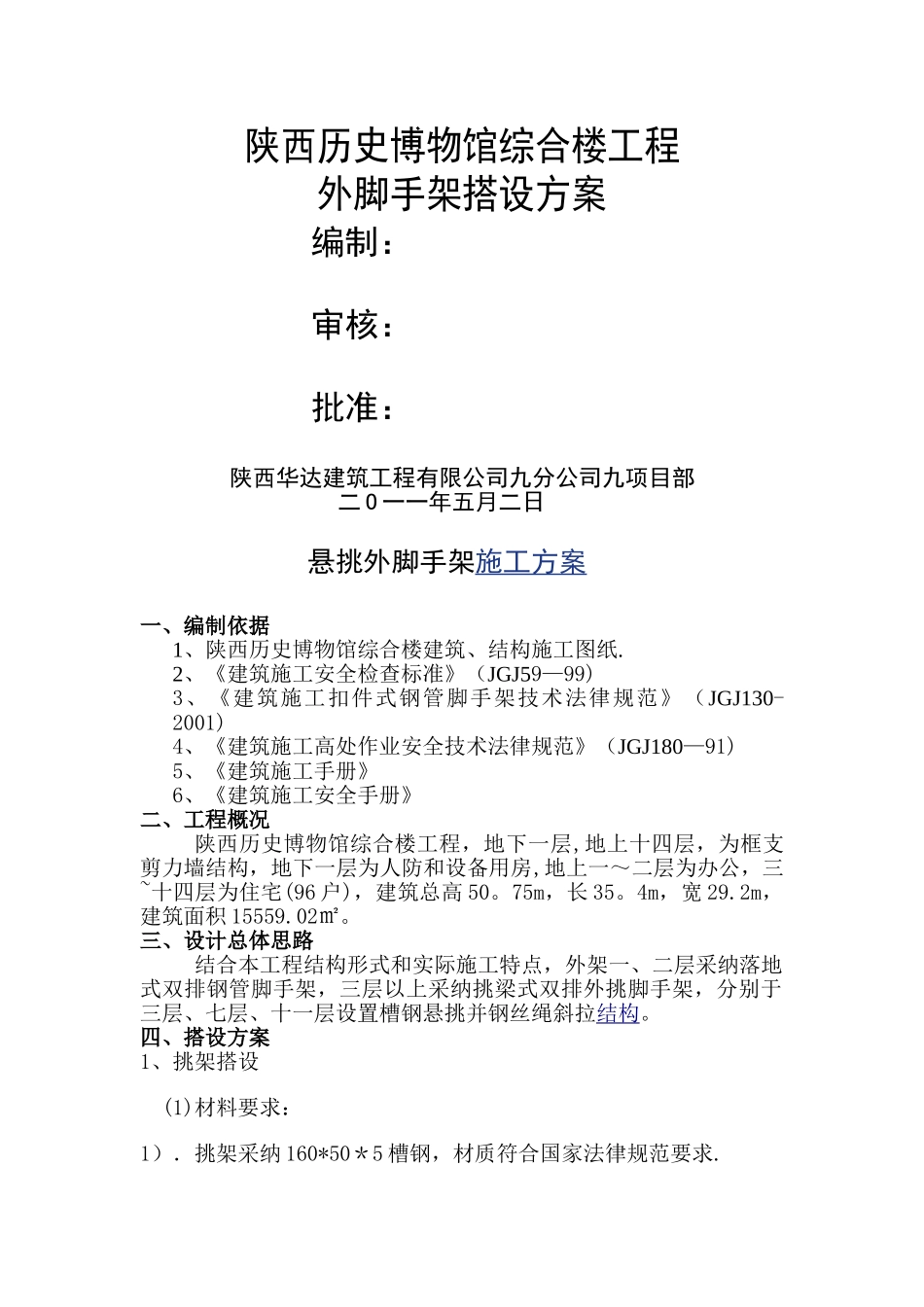

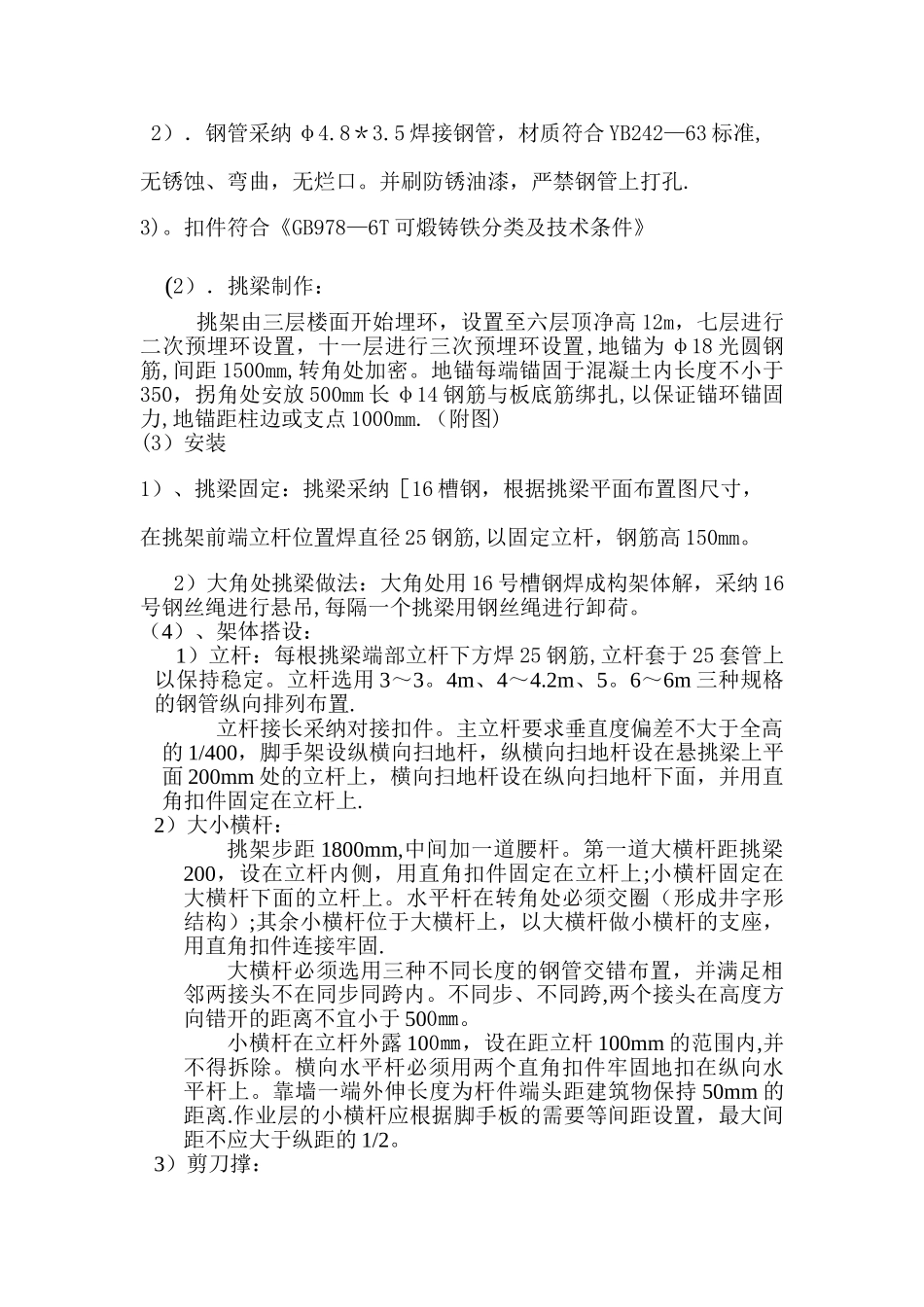

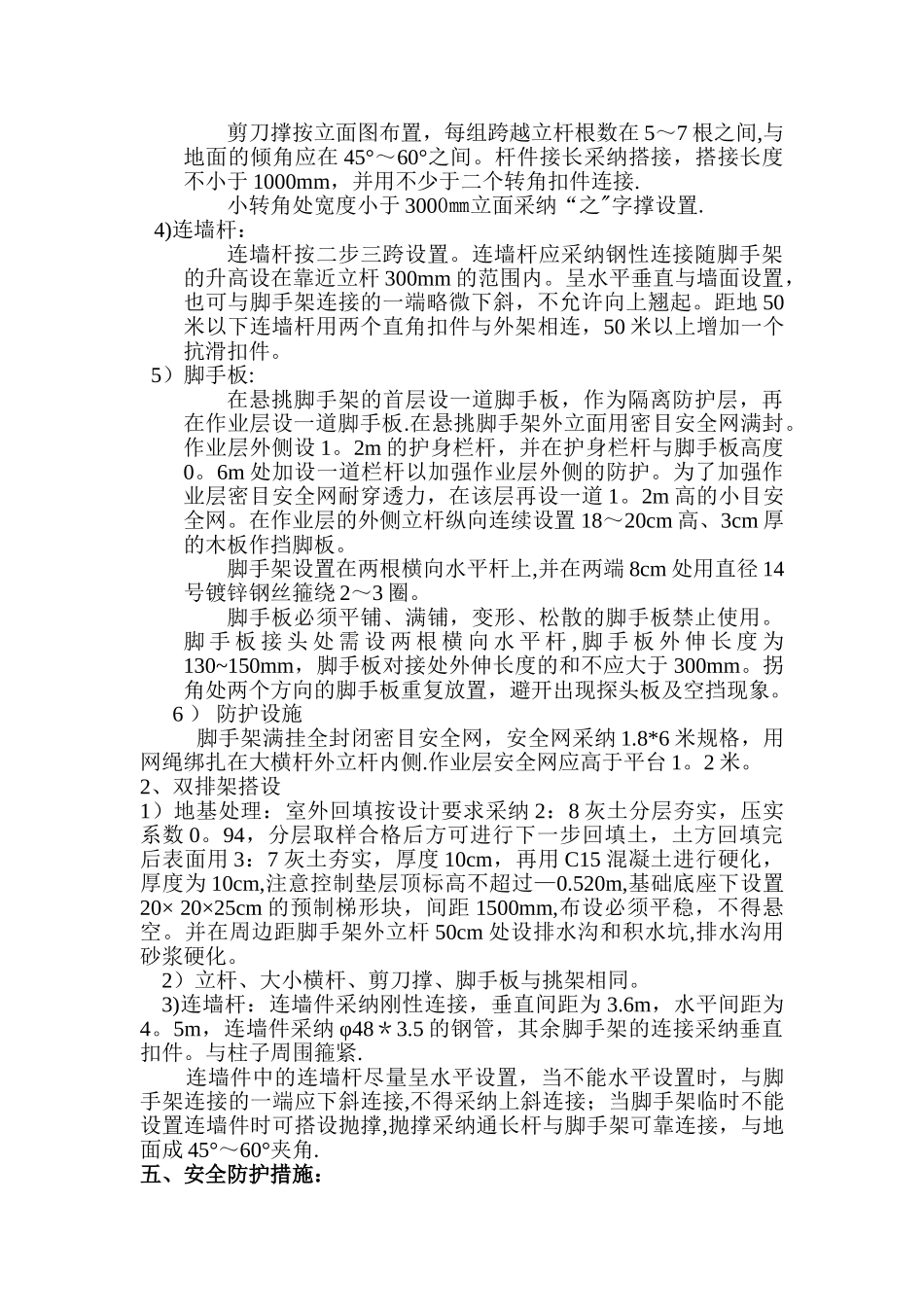

陕西历史博物馆综合楼工程外脚手架搭设方案编制：审核：批准：陕西华达建筑工程有限公司九分公司九项目部二 O 一一年五月二日悬挑外脚手架施工方案一、编制依据1、陕西历史博物馆综合楼建筑、结构施工图纸.2、《建筑施工安全检查标准》（JGJ59—99)3、《建筑施工扣件式钢管脚手架技术法律规范》（JGJ130-2001)4、《建筑施工高处作业安全技术法律规范》（JGJ180—91)5、《建筑施工手册》6、《建筑施工安全手册》二、工程概况陕西历史博物馆综合楼工程，地下一层,地上十四层，为框支剪力墙结构，地下一层为人防和设备用房,地上一～二层为办公，三~十四层为住宅(96 户)，建筑总高 50。75m，长 35。4m，宽 29.2m，建筑面积 15559.02㎡。三、设计总体思路结合本工程结构形式和实际施工特点，外架一、二层采纳落地式双排钢管脚手架，三层以上采纳挑梁式双排外挑脚手架，分别于三层、七层、十一层设置槽钢悬挑并钢丝绳斜拉结构。四、搭设方案1、挑架搭设 (1)材料要求：1）．挑架采纳 160*50＊5 槽钢，材质符合国家法律规范要求. 2）．钢管采纳 φ4.8＊3.5 焊接钢管，材质符合 YB242—63 标准,无锈蚀、弯曲，无烂口。并刷防锈油漆，严禁钢管上打孔.3)。扣件符合《GB978—6T 可煅铸铁分类及技术条件》(2）．挑梁制作： 挑架由三层楼面开始埋环，设置至六层顶净高 12m，七层进行二次预埋环设置，十一层进行三次预埋环设置,地锚为 φ18 光圆钢筋,间距 1500mm,转角处加密。地锚每端锚固于混凝土内长度不小于350，拐角处安放 500mm 长 φ14 钢筋与板底筋绑扎,以保证锚环锚固力,地锚距柱边或支点 1000mm.（附图)(3）安装1）、挑梁固定：挑梁采纳［16 槽钢，根据挑梁平面布置图尺寸，在挑架前端立杆位置焊直径 25 钢筋,以固定立杆，钢筋高 150mm。2）大角处挑梁做法：大角处用 16 号槽钢焊成构架体解，采纳 16号钢丝绳进行悬吊,每隔一个挑梁用钢丝绳进行卸荷。（4）、架体搭设：1）立杆：每根挑梁端部立杆下方焊 25 钢筋,立杆套于 25 套管上以保持稳定。立杆选用 3～3。4m、4～4.2m、5。6～6m 三种规格的钢管纵向排列布置.立杆接长采纳对接扣件。主立杆要求垂直度偏差不大于全高的 1/400，脚手架设纵横向扫地杆，纵横向扫地杆设在悬挑梁上平面 200mm 处的立杆上，横向扫地杆设在纵向扫地杆下面，并用直角扣件固定在立杆上.2）大小横杆：挑架步距 1800mm,中间加一道腰杆。第一道大横杆距挑梁200，设在立杆内侧，用直角...
