悬挑外脚手架施工方案1

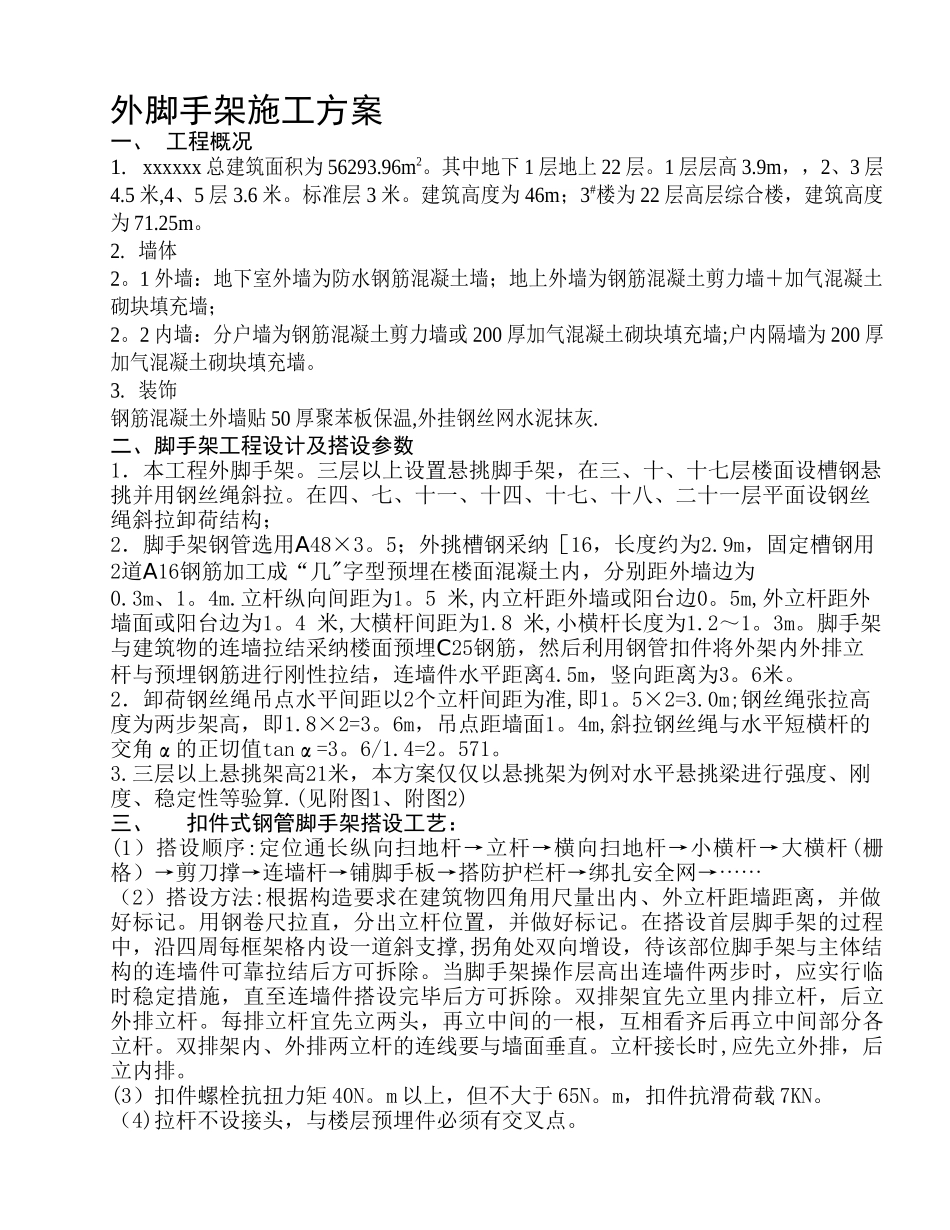

外脚手架施工方案一、 工程概况1. xxxxxx 总建筑面积为 56293.96m2。其中地下 1 层地上 22 层。1 层层高 3.9m，，2、3 层4.5 米,4、5 层 3.6 米。标准层 3 米。建筑高度为 46m；3#楼为 22 层高层综合楼，建筑高度为 71.25m。2. 墙体2。1 外墙：地下室外墙为防水钢筋混凝土墙；地上外墙为钢筋混凝土剪力墙＋加气混凝土砌块填充墙；2。2 内墙：分户墙为钢筋混凝土剪力墙或 200 厚加气混凝土砌块填充墙;户内隔墙为 200 厚加气混凝土砌块填充墙。3. 装饰钢筋混凝土外墙贴 50 厚聚苯板保温,外挂钢丝网水泥抹灰.二、脚手架工程设计及搭设参数1．本工程外脚手架。三层以上设置悬挑脚手架，在三、十、十七层楼面设槽钢悬挑并用钢丝绳斜拉。在四、七、十一、十四、十七、十八、二十一层平面设钢丝绳斜拉卸荷结构；2．脚手架钢管选用A48×3。5；外挑槽钢采纳［16，长度约为2.9m，固定槽钢用2道A16钢筋加工成“几"字型预埋在楼面混凝土内，分别距外墙边为0.3m、1。4m.立杆纵向间距为1。5 米,内立杆距外墙或阳台边0。5m,外立杆距外墙面或阳台边为1。4 米,大横杆间距为1.8 米,小横杆长度为1.2～1。3m。脚手架与建筑物的连墙拉结采纳楼面预埋C25钢筋，然后利用钢管扣件将外架内外排立杆与预埋钢筋进行刚性拉结，连墙件水平距离4.5m，竖向距离为3。6米。2．卸荷钢丝绳吊点水平间距以2个立杆间距为准,即1。5×2=3.0m;钢丝绳张拉高度为两步架高，即1.8×2=3。6m，吊点距墙面1。4m,斜拉钢丝绳与水平短横杆的交角α的正切值tanα=3。6/1.4=2。571。3.三层以上悬挑架高21米，本方案仅仅以悬挑架为例对水平悬挑梁进行强度、刚度、稳定性等验算.(见附图1、附图2)三、 扣件式钢管脚手架搭设工艺： (1）搭设顺序:定位通长纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(栅格）→剪刀撑→连墙杆→铺脚手板→搭防护栏杆→绑扎安全网→⋯⋯（2）搭设方法:根据构造要求在建筑物四角用尺量出内、外立杆距墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并做好标记。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑,拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应实行临时稳定措施，直至连墙件搭设完毕后方可拆除。双排架宜先立里内排立杆，后立外排立杆。每排立杆宜先立两头，再立中间的一根，互相看齐后再立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂...
