悬挑外脚手架施工施工施工标准标准标准

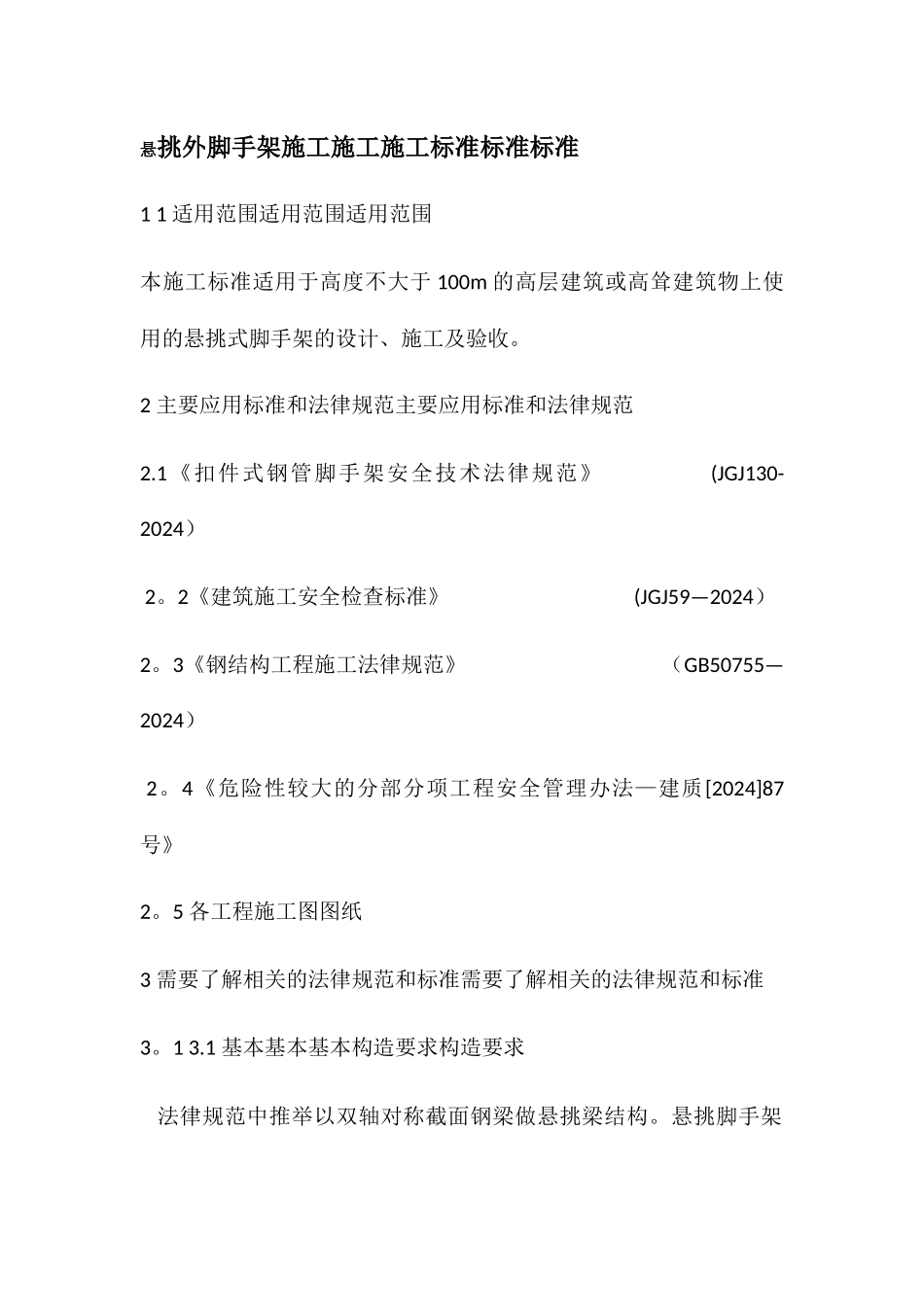

悬挑外脚手架施工施工施工标准标准标准 1 1 适用范围适用范围适用范围 本施工标准适用于高度不大于 100m 的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。 2 主要应用标准和法律规范主要应用标准和法律规范 2.1《扣件式钢管脚手架安全技术法律规范》 (JGJ130-2024） 2。2《建筑施工安全检查标准》 (JGJ59—2024） 2。3《钢结构工程施工法律规范》 （GB50755—2024） 2。4《危险性较大的分部分项工程安全管理办法—建质[2024]87号》 2。5 各工程施工图图纸 3 需要了解相关的法律规范和标准需要了解相关的法律规范和标准 3。1 3.1 基本基本基本构造要求构造要求 法律规范中推举以双轴对称截面钢梁做悬挑梁结构。悬挑脚手架的搭设高度不超过 20 米。悬挑梁截面高度不应小于 160mm。每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施,不参加悬挑钢梁受力计算。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上.锚固型钢悬挑梁的 U 型钢筋拉环或锚固螺栓直径不宜小于 16㎜.悬挑钢梁悬挑长度一般情况下不超过 2m 能满足施工需要，但在工程结构局部有可能满足不了使用要求,局部悬挑长度不宜超过 3 米。大悬挑另行专门设计及论证。在建筑结构角部，钢梁宜扇形布置；假如结构角部钢筋较多不能留洞，可采纳设置预埋件焊接型钢三角架等措施。悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上,否则应实行加固措施. 3。3。22 型钢悬挑梁型钢悬挑梁 宜采纳高度不应小于 160mm 双轴对称截面的型钢（工字钢）做悬挑梁结构。悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm 。定位点可采纳长 0。2m，直径 25-30mm 的钢筋或短管。固定端长度大于悬挑端 1.25 倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。（不允许有连梁） 悬挑脚手架挑梁结构及其锚固悬挑脚手架挑梁结构及其锚固 挑梁结构及其锚固的验算内容:悬挑梁的强度；悬挑梁的挠度；当无有效支撑体系时悬挑梁的稳定;悬挑梁锚固段压点处 U 型钢筋拉环或螺栓的强度;压点处楼板承受锚固负弯矩时的抗弯强度；悬挑梁前端支点下混凝土梁（板)的承载力。 3。3.33 UU 形钢筋拉环形钢筋拉环（（或锚固螺栓或锚固螺栓）） U 型钢筋拉环或螺栓应采纳冷弯成型。U 型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。 型钢悬挑梁固定端应采纳 2 个...
