悬挑外脚手架施工方案交底

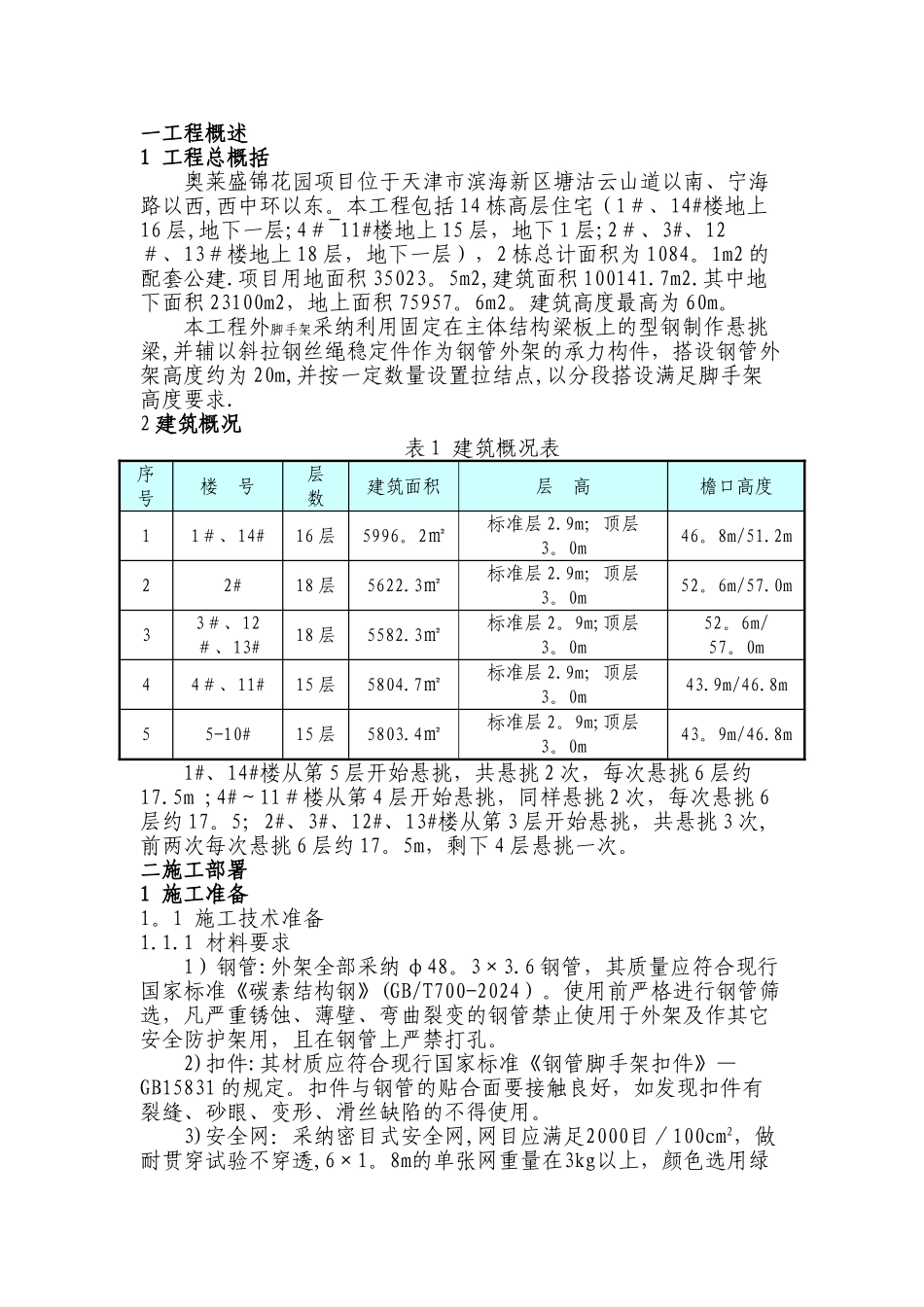

一工程概述1 工程总概括奥莱盛锦花园项目位于天津市滨海新区塘沽云山道以南、宁海路以西,西中环以东。本工程包括 14 栋高层住宅（1＃、14#楼地上16 层,地下一层;4＃~11#楼地上 15 层，地下 1 层;2＃、3#、12＃、13＃楼地上 18 层，地下一层），2 栋总计面积为 1084。1m2 的配套公建.项目用地面积 35023。5m2,建筑面积 100141.7m2.其中地下面积 23100m2，地上面积 75957。6m2。建筑高度最高为 60m。本工程外脚手架采纳利用固定在主体结构梁板上的型钢制作悬挑梁,并辅以斜拉钢丝绳稳定件作为钢管外架的承力构件，搭设钢管外架高度约为 20m,并按一定数量设置拉结点,以分段搭设满足脚手架高度要求.2 建筑概况表 1 建筑概况表序号楼 号层 数建筑面积层 高檐口高度11＃、14#16 层5996。2㎡标准层 2.9m；顶层3。0m46。8m/51.2m2 2#18 层5622.3㎡标准层 2.9m；顶层3。0m52。6m/57.0m33＃、12＃、13#18 层5582.3㎡标准层 2。9m;顶层3。0m52。6m/57。0m44＃、11#15 层5804.7㎡标准层 2.9m；顶层3。0m43.9m/46.8m55-10#15 层5803.4㎡标准层 2。9m;顶层3。0m43。9m/46.8m1#、14#楼从第 5 层开始悬挑，共悬挑 2 次，每次悬挑 6 层约17.5m ;4#～11＃楼从第 4 层开始悬挑，同样悬挑 2 次，每次悬挑 6层约 17。5；2#、3#、12#、13#楼从第 3 层开始悬挑，共悬挑 3 次,前两次每次悬挑 6 层约 17。5m，剩下 4 层悬挑一次。二施工部署1 施工准备1。1 施工技术准备1.1.1 材料要求1）钢管:外架全部采纳 φ48。3×3.6 钢管，其质量应符合现行国家标准《碳素结构钢》(GB/T700-2024）。使用前严格进行钢管筛选，凡严重锈蚀、薄壁、弯曲裂变的钢管禁止使用于外架及作其它安全防护架用，且在钢管上严禁打孔。2)扣件:其材质应符合现行国家标准《钢管脚手架扣件》—GB15831 的规定。扣件与钢管的贴合面要接触良好，如发现扣件有裂缝、砂眼、变形、滑丝缺陷的不得使用。3)安全网：采纳密目式安全网,网目应满足2000目／100cm2，做耐贯穿试验不穿透,6×1。8m的单张网重量在3kg以上，颜色选用绿色，要求阻燃，必须有产品生产许可证和质量合格证及准用证。 4）木脚手板：刚度好，连接可靠，长度尺寸为 4m，厚度不小于 50mm、宽度 30cm。其性能质量应符合现行国标《木结构设计法律规范》GB50005-2024 中Ⅱ a 级材质的规定。5）连墙件采纳钢管:其材质应符合现行国家标准《碳素钢结构》（GB/T700）中Q235A钢的要...
