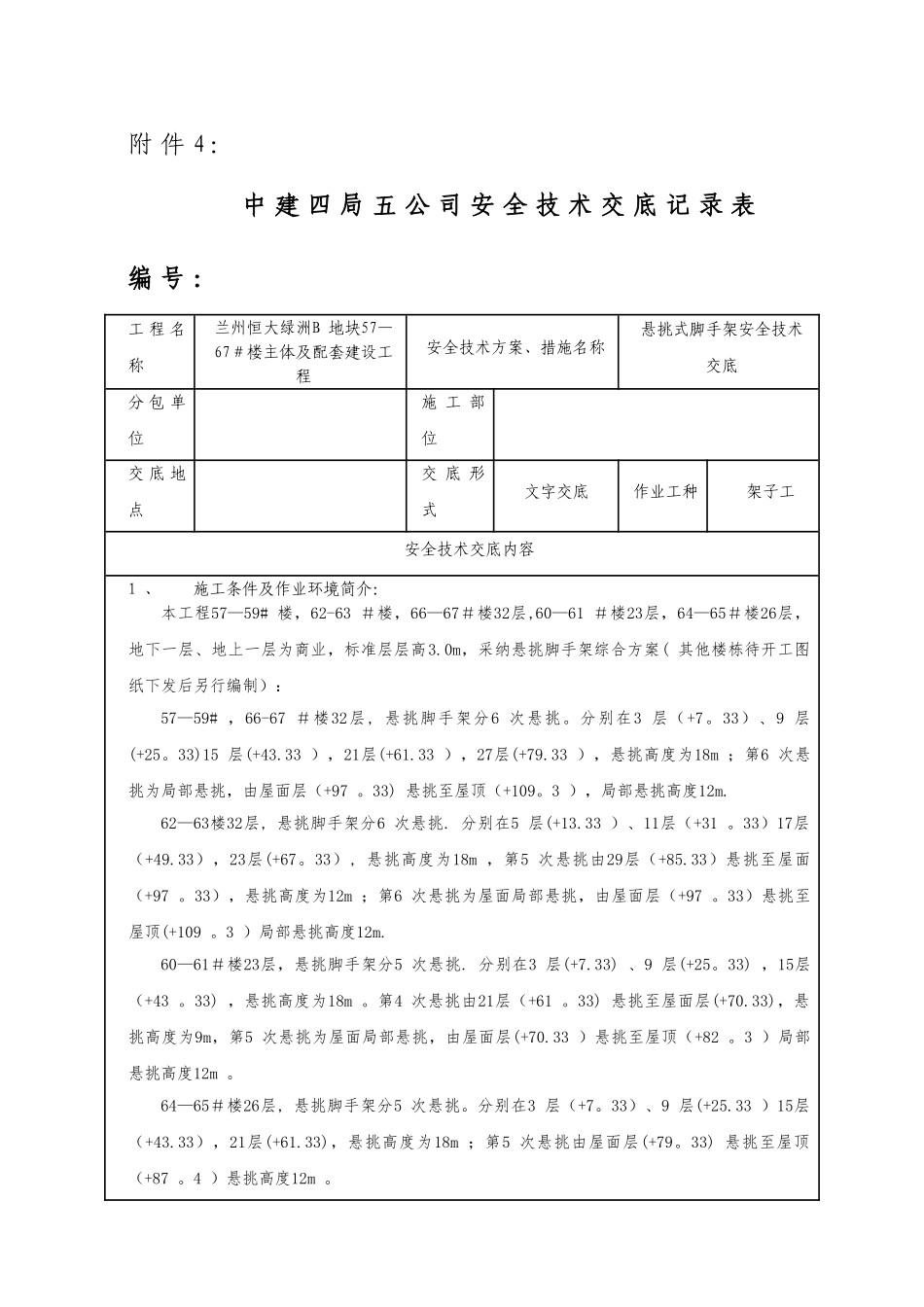

附 件 4 ：中 建 四 局 五 公 司 安 全 技 术 交 底 记 录 表 编 号 ：工 程 名称兰州恒大绿洲B 地块57—67＃楼主体及配套建设工程安全技术方案、措施名称悬挑式脚手架安全技术交底分 包 单位施 工 部位交 底 地点交 底 形式文字交底作业工种架子工安全技术交底内容1 、施工条件及作业环境简介：本工程57—59# 楼，62-63 ＃楼，66—67＃楼32层,60—61 ＃楼23层，64—65＃楼26层，地下一层、地上一层为商业，标准层层高3.0m，采纳悬挑脚手架综合方案( 其他楼栋待开工图纸下发后另行编制）：57—59# ，66-67 ＃楼32层, 悬挑脚手架分6 次悬挑。分别在3 层（+7。33）、9 层(+25。33)15 层(+43.33 ），21层(+61.33 ），27层(+79.33 ），悬挑高度为18m ；第6 次悬挑为局部悬挑，由屋面层（+97 。33) 悬挑至屋顶（+109。3 ），局部悬挑高度12m.62—63楼32层, 悬挑脚手架分6 次悬挑. 分别在5 层(+13.33 ）、11层（+31 。33）17层（+49.33），23层(+67。33）, 悬挑高度为18m ，第5 次悬挑由29层（+85.33）悬挑至屋面（+97 。33），悬挑高度为12m ；第6 次悬挑为屋面局部悬挑，由屋面层（+97 。33）悬挑至屋顶(+109 。3 ）局部悬挑高度12m.60—61＃楼23层，悬挑脚手架分5 次悬挑. 分别在3 层(+7.33) 、9 层(+25。33) ，15层（+43 。33) ，悬挑高度为18m 。第4 次悬挑由21层（+61 。33) 悬挑至屋面层(+70.33)，悬挑高度为9m，第5 次悬挑为屋面局部悬挑，由屋面层(+70.33 ）悬挑至屋顶（+82 。3 ）局部悬挑高度12m 。64—65＃楼26层, 悬挑脚手架分5 次悬挑。分别在3 层（+7。33）、9 层(+25.33 ）15层（+43.33），21层(+61.33)，悬挑高度为18m ；第5 次悬挑由屋面层(+79。33) 悬挑至屋顶（+87 。4 ）悬挑高度12m 。悬挑脚手架采纳双排钢管扣件式脚手架. 型钢悬挑梁主梁、次梁采纳18# 工字钢；局部节点处主梁采纳20a ＃工字钢，所有工字钢采纳16mm的钢丝绳卸荷。钢管外径φ48mm, 壁厚3.0mm的焊接钢管；连接件采纳可锻铸铁扣件；脚手板采纳钢笆网片；外挂密目式安全网.悬挑梁考虑到避让结构暗柱及转角，立杆纵距为850mm 、950mm 、1000mm、1200mm、1250mm、1300mm、1350mm、1400mm、1450mm、1500mm，不大于1500mm。内立杆距结构面300mm,立杆横距800mm ，大横杆步距1800mm，外排大横杆之间加设一道护身栏杆间距900mm ，连墙件采纳两步三跨设置。 悬挑脚...
