悬挑式脚手架施工方案

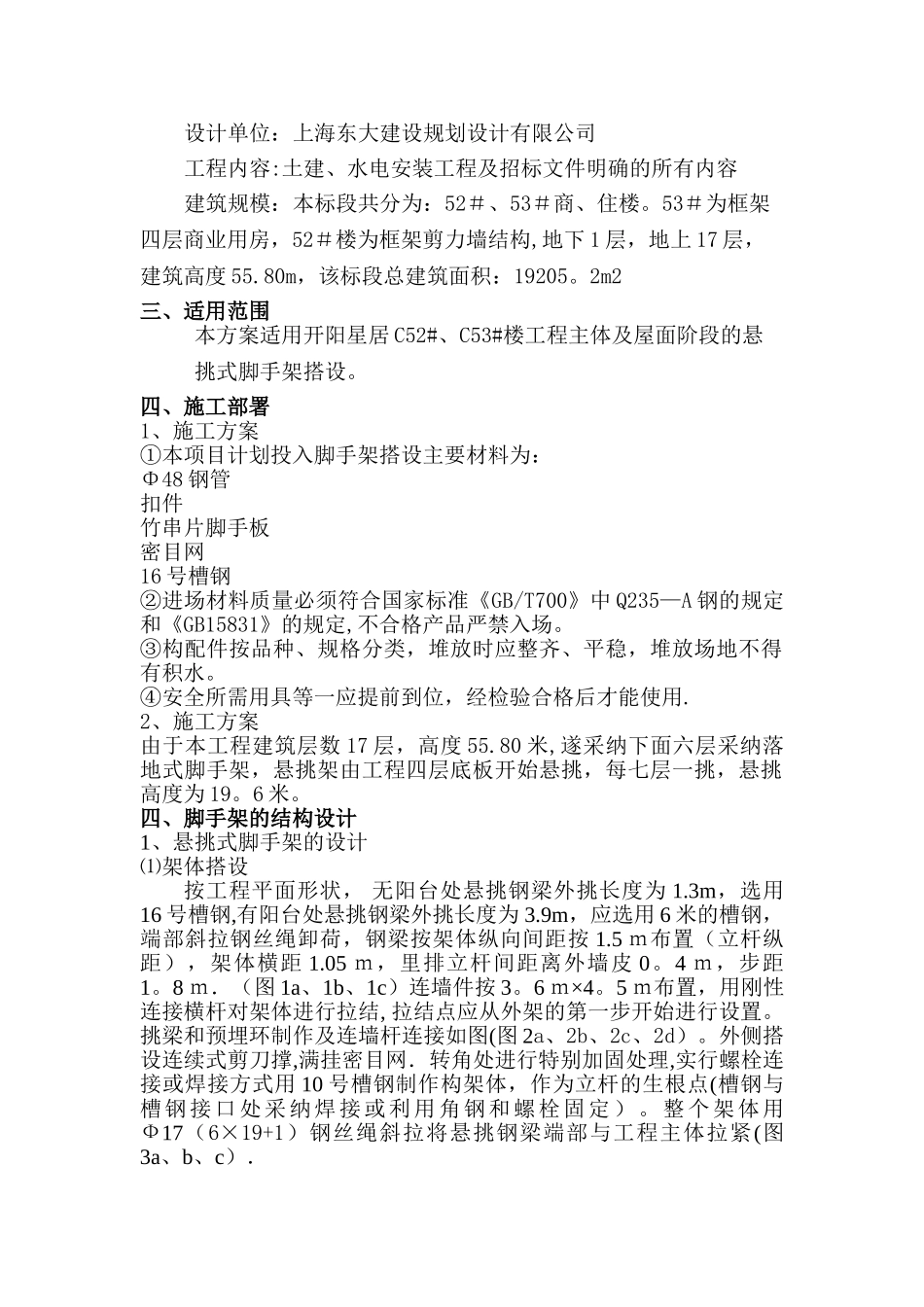

砀山御都星城开阳星居工程悬挑脚手架施工方案编制人:审批人：审核人：江苏拓科集团有限公司2024 年 3 月 10 日悬挑式脚手架施工方案一、编制依据1。开阳星居 C52#、C53＃楼工程建筑、结构施工图纸。2.建筑施工扣件式钢管脚手架安全技术法律规范。3。有用五金手册。4。钢结构工程及验收法律规范 GB50205—2001。5.建筑结构施工手册。二、工程概况工程名称:砀山御都星城开阳星居 C52#、C53＃楼工程建设地点:砀山新县政府南建设单位：江苏华诚房地产开发有限公司设计单位：上海东大建设规划设计有限公司工程内容:土建、水电安装工程及招标文件明确的所有内容建筑规模：本标段共分为：52＃、53＃商、住楼。53＃为框架四层商业用房，52＃楼为框架剪力墙结构,地下 1 层，地上 17 层，建筑高度 55.80m，该标段总建筑面积：19205。2m2三、适用范围本方案适用开阳星居 C52#、C53#楼工程主体及屋面阶段的悬挑式脚手架搭设。四、施工部署1、施工方案①本项目计划投入脚手架搭设主要材料为：Φ48 钢管扣件 竹串片脚手板密目网16 号槽钢②进场材料质量必须符合国家标准《GB/T700》中 Q235—A 钢的规定和《GB15831》的规定,不合格产品严禁入场。③构配件按品种、规格分类，堆放时应整齐、平稳，堆放场地不得有积水。④安全所需用具等一应提前到位，经检验合格后才能使用.2、施工方案由于本工程建筑层数 17 层，高度 55.80 米,遂采纳下面六层采纳落地式脚手架，悬挑架由工程四层底板开始悬挑，每七层一挑，悬挑高度为 19。6 米。四、脚手架的结构设计1、悬挑式脚手架的设计⑴架体搭设按工程平面形状， 无阳台处悬挑钢梁外挑长度为 1.3m，选用16 号槽钢,有阳台处悬挑钢梁外挑长度为 3.9m，应选用 6 米的槽钢，端部斜拉钢丝绳卸荷，钢梁按架体纵向间距按 1.5 ｍ布置（立杆纵距），架体横距 1.05 ｍ，里排立杆间距离外墙皮 0。4 ｍ，步距1。8 ｍ．（图 1a、1b、1c）连墙件按 3。6 ｍ×4。5 ｍ布置，用刚性连接横杆对架体进行拉结, 拉结点应从外架的第一步开始进行设置。挑梁和预埋环制作及连墙杆连接如图(图 2a、2b、2c、2d）。外侧搭设连续式剪刀撑,满挂密目网．转角处进行特别加固处理,实行螺栓连接或焊接方式用 10 号槽钢制作构架体，作为立杆的生根点(槽钢与槽钢接口处采纳焊接或利 用角钢和螺栓固定）。整个架体用Ф17（6×19+1）钢丝绳斜拉将悬挑钢梁端部与工程主体拉紧(图3a、b、c）．(a）（b)（c）图 1(a）...
