悬挑防护棚搭设专项施工方案

悬挑防护棚搭设专项施工方案_第1页
1/8
悬挑防护棚搭设专项施工方案_第2页
2/8
悬挑防护棚搭设专项施工方案_第3页
3/8

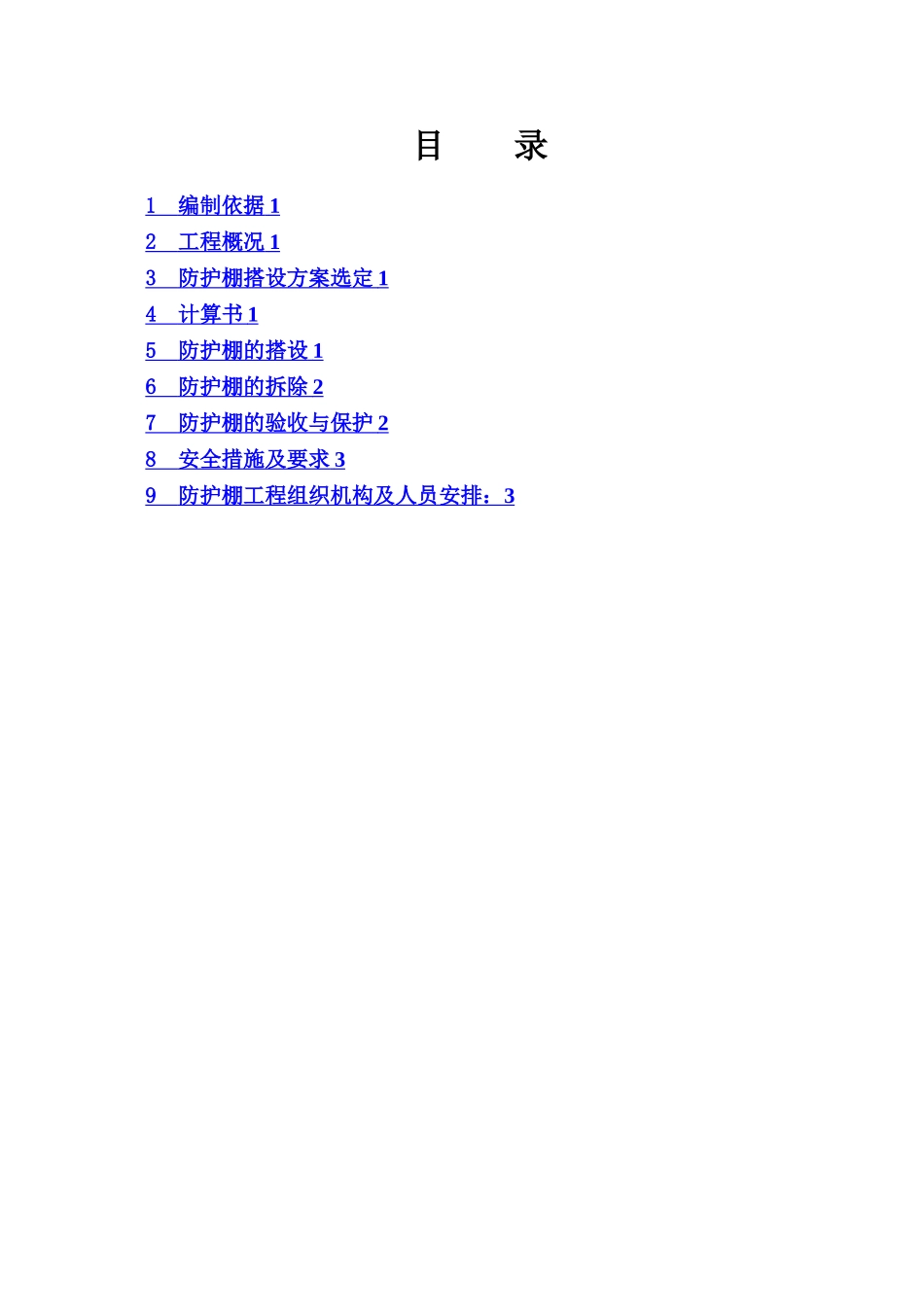

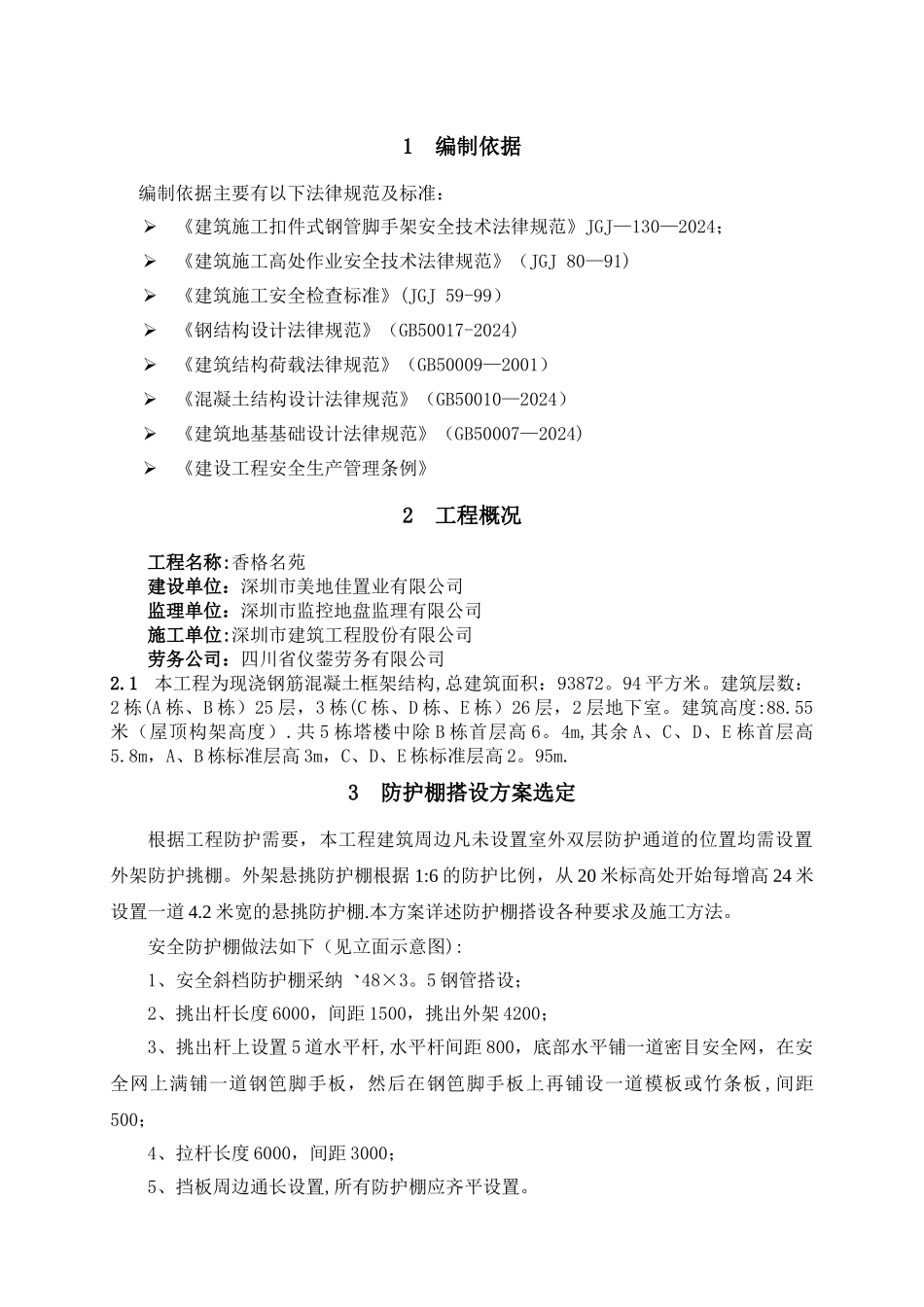

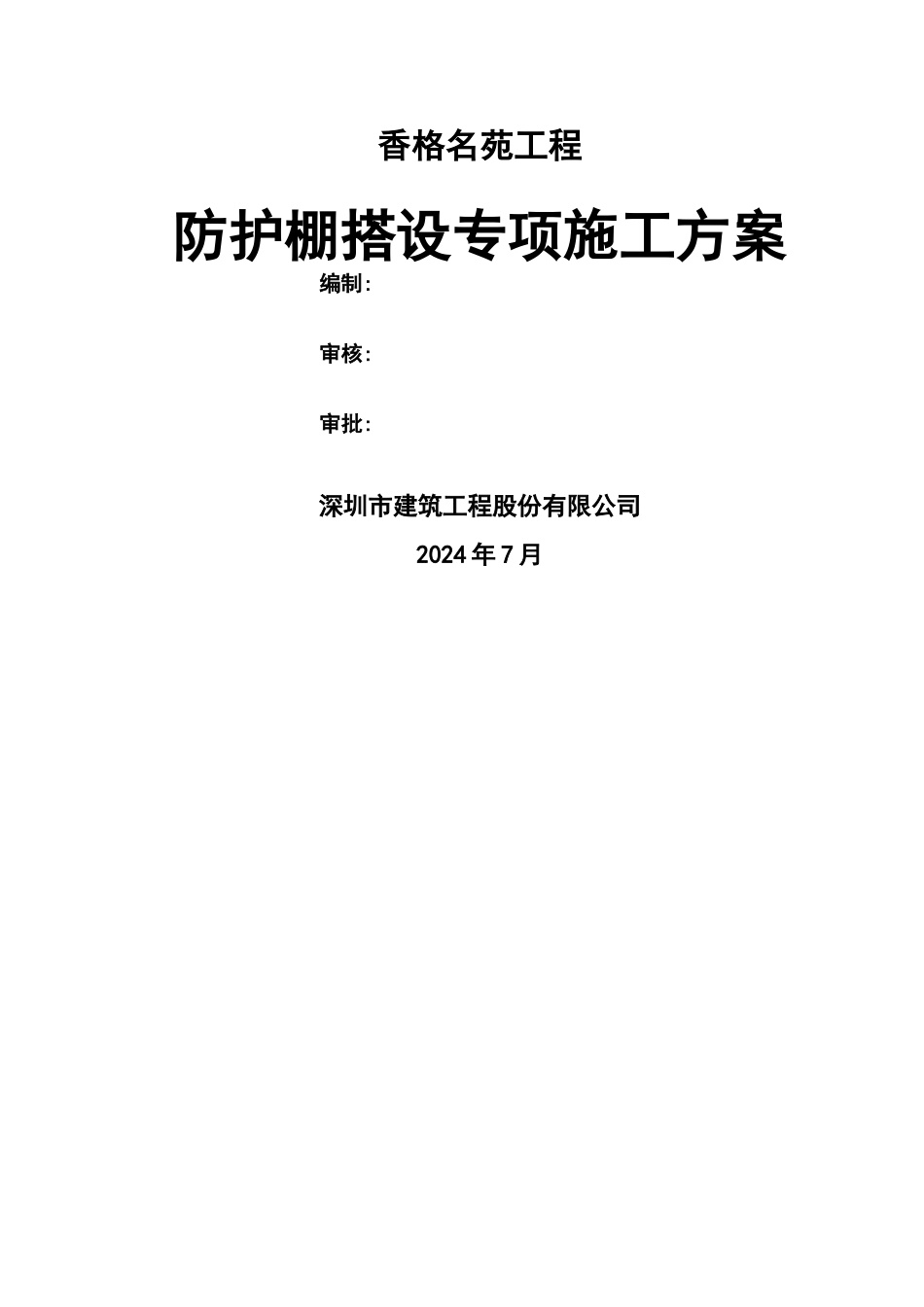

香格名苑工程防护棚搭设专项施工方案 编制: 审核: 审批:深圳市建筑工程股份有限公司2024 年 7 月目 录1 编制依据 1 2 工程概况 1 3 防护棚搭设方案选定 1 4 计算书 1 5 防护棚的搭设 1 6 防护棚的拆除 2 7 防护棚的验收与保护 2 8 安全措施及要求 3 9 防护棚工程组织机构及人员安排: 3 1 编制依据编制依据主要有以下法律规范及标准:《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ—130—2024;《建筑施工高处作业安全技术法律规范》(JGJ 80—91)《建筑施工安全检查标准》(JGJ 59-99)《钢结构设计法律规范》(GB50017-2024)《建筑结构荷载法律规范》(GB50009—2001)《混凝土结构设计法律规范》(GB50010—2024)《建筑地基基础设计法律规范》(GB50007—2024)《建设工程安全生产管理条例》2 工程概况工程名称:香格名苑建设单位:深圳市美地佳置业有限公司监理单位:深圳市监控地盘监理有限公司施工单位:深圳市建筑工程股份有限公司劳务公司:四川省仪蓥劳务有限公司2.1本工程为现浇钢筋混凝土框架结构,总建筑面积:93872。94 平方米。建筑层数:2 栋(A 栋、B 栋)25 层,3 栋(C 栋、D 栋、E 栋)26 层,2 层地下室。建筑高度:88.55米(屋顶构架高度).共 5 栋塔楼中除 B 栋首层高 6。4m,其余 A、C、D、E 栋首层高5.8m,A、B 栋标准层高 3m,C、D、E 栋标准层高 2。95m.3 防护棚搭设方案选定根据工程防护需要,本工程建筑周边凡未设置室外双层防护通道的位置均需设置外架防护挑棚。外架悬挑防护棚根据 1:6 的防护比例,从 20 米标高处开始每增高 24 米设置一道 4.2 米宽的悬挑防护棚.本方案详述防护棚搭设各种要求及施工方法。安全防护棚做法如下(见立面示意图):1、安全斜档防护棚采纳48×3。5 钢管搭设;2、挑出杆长度 6000,间距 1500,挑出外架 4200;3、挑出杆上设置 5 道水平杆,水平杆间距 800,底部水平铺一道密目安全网,在安全网上满铺一道钢笆脚手板,然后在钢笆脚手板上再铺设一道模板或竹条板 ,间距500;4、拉杆长度 6000,间距 3000;5、挡板周边通长设置,所有防护棚应齐平设置。立面示意图4 计算书5 防护棚的搭设5.1施工准备,技术人员应熟悉上部图纸,熟悉各个部位及高度的结构变化,项目部应组织必要的物料进场,其中包括 φ48×3。5mm 钢管、对接卡口、直角扣件、旋转扣件和安全网等,以备外脚手架搭设使用;有关作...
