悬挑防护棚施工方案VIP专享

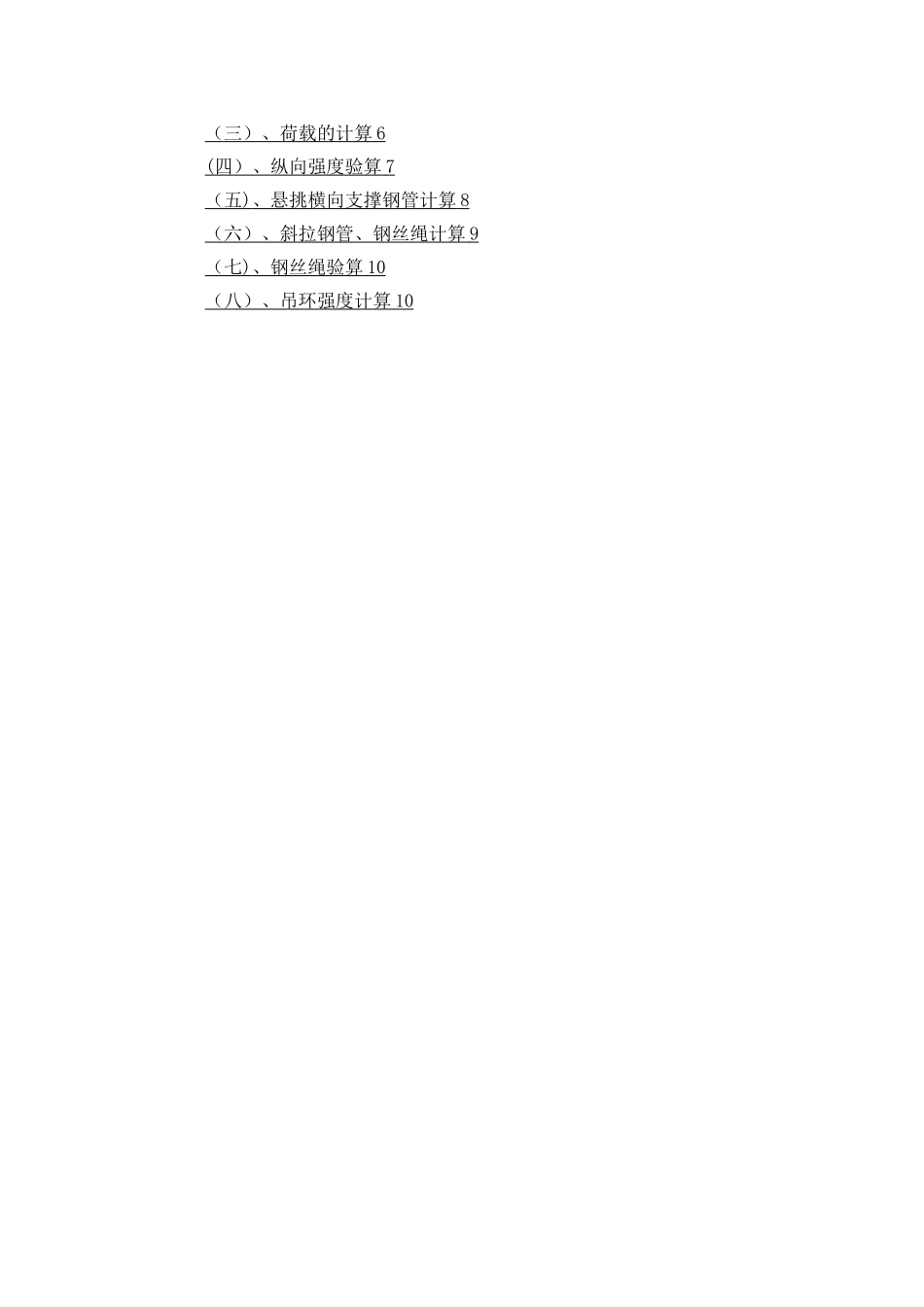

（悬挑防护棚)专项施工方案编制人职务（称）工程师审核人职务（称）技术负责人批准人职务(称）项目负责人批准部门（章）编 制 日 期 2024 年 11 月 目 录1 编制依据 12 工程概况 1 1 。 项目概况 1 2 。 建筑结构概述 1 3 防护材料的要求 2 3 .1 防护材料 2 3 。 2 安全网的安全技术要求 2 4 悬挑防护棚搭设说明 4 5 悬挑防护棚搭设步骤 Error: Reference source not found 6 安全注意事项 5 7 计算书 5 ( 一）、荷载取值 5 ( 二）、纵向水平支撑钢管计算 6 （ 三 ）、荷载的计算 6 ( 四 ）、纵向强度验算 7 （ 五 ) 、悬挑横向支撑钢管计算 8 （ 六 ）、斜拉钢管、钢丝绳计算 9 （七 ) 、钢丝绳验算 10 （八）、吊环强度计算 10 1编制依据《建筑施工安全检查标准》（JGJ59-2024）《建筑施工扣件钢管脚手架安全技术法律规范》(JGJ130—2024)《建筑施工高处作业安全技术法律规范》(JGJ80—91）《建筑机械使用安全技术法律规范》(JGJ33—2024)《工程总平面图纸，2＃、3＃楼施工图纸》《本工程施工组织设计》2工程概况1. 项目概况序号项 目内 容1工程名称2工程地址3建设单位4设计单位5监理单位6施工单位2. 建筑结构概述相应地下室结构形式为钢筋混凝土框架剪力墙结构,高度为 109。9m,总建筑面积为 50238。82 平方米。该工程 2、3＃楼均为 37 层住宅楼(其中 1、2F 为底层商业);2#楼地下室为戊类库房，3#楼地下室为自行车库。本工程建筑防火设计等级一级，建筑屋面防水等级一级,二道设防,场地类别Ⅱ类，抗震类别为丙类,抗震设防烈度为 7 度,使用年限 50 年。3防护材料的要求3.1防护材料1、钢管：外径 48 mm，壁厚 3.0mm,无严重锈蚀、弯曲、压扁或裂纹.2、扣件：应有出厂合格证明，扣件不得有裂纹、气孔、砂眼、疏松或其他影响使用性能的铸造缺陷.在螺栓拧紧力矩达 65N。m 时，不得发生破坏。扣件扭力矩一般应为 40—50 N。m。3.2安全网的安全技术要求1、安全网的材料要求：安全网（平网）应符合 GB5725 一 1997，满足成都市相关规定，需在成都市安监站备案，不能用立网代替。材料进场前，材料员向发包方项目安全员提交材质出厂合格证书。试验、验收后方可使用。进场前必须作抗冲击试验,并作记录。使用 3×6m 安全网，必须符合国家标准.要求其比重小强度高，耐磨性好，延伸度率大和耐久性较强，此外还应有一定的耐气候性能，受潮受湿后其强...
