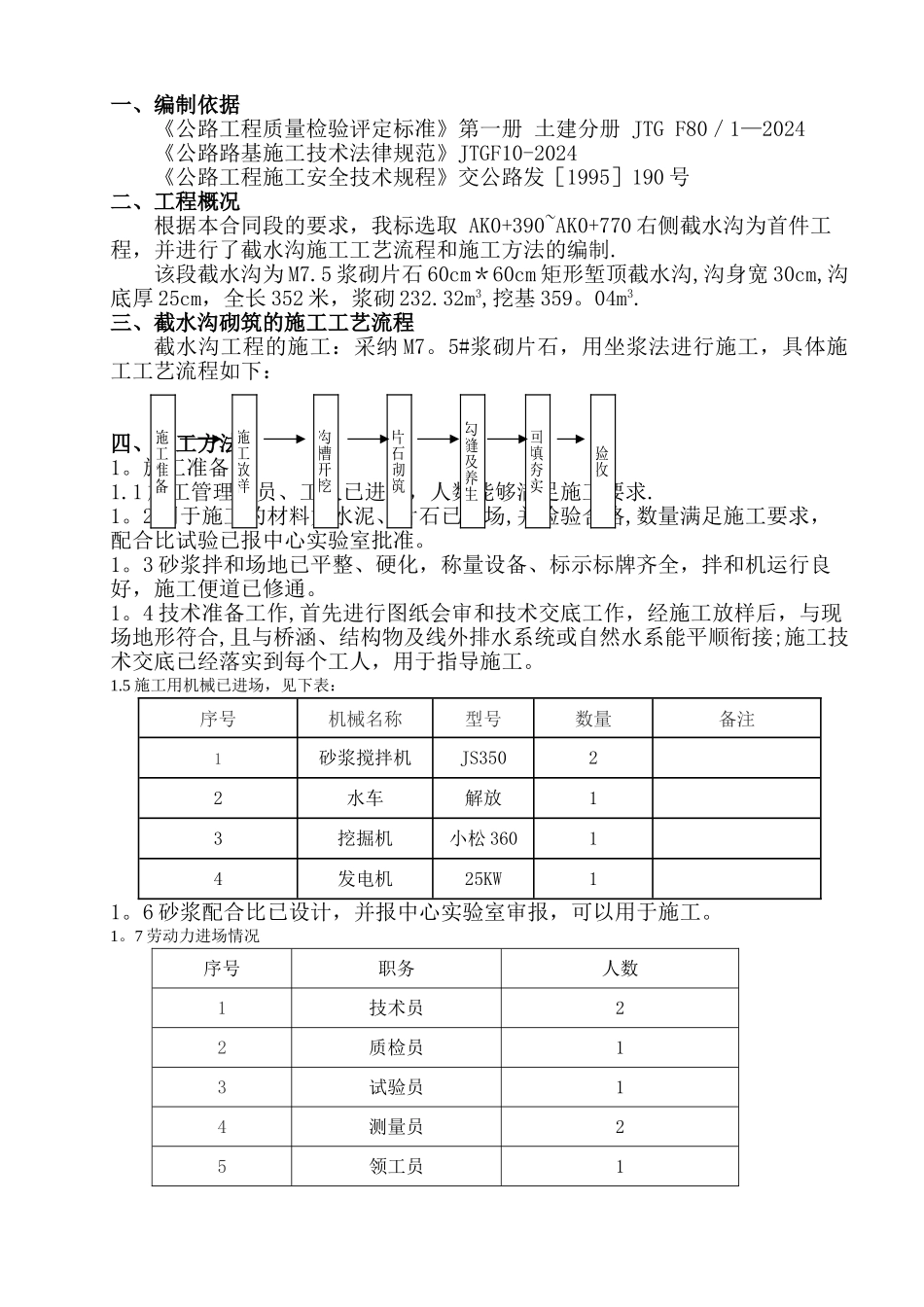

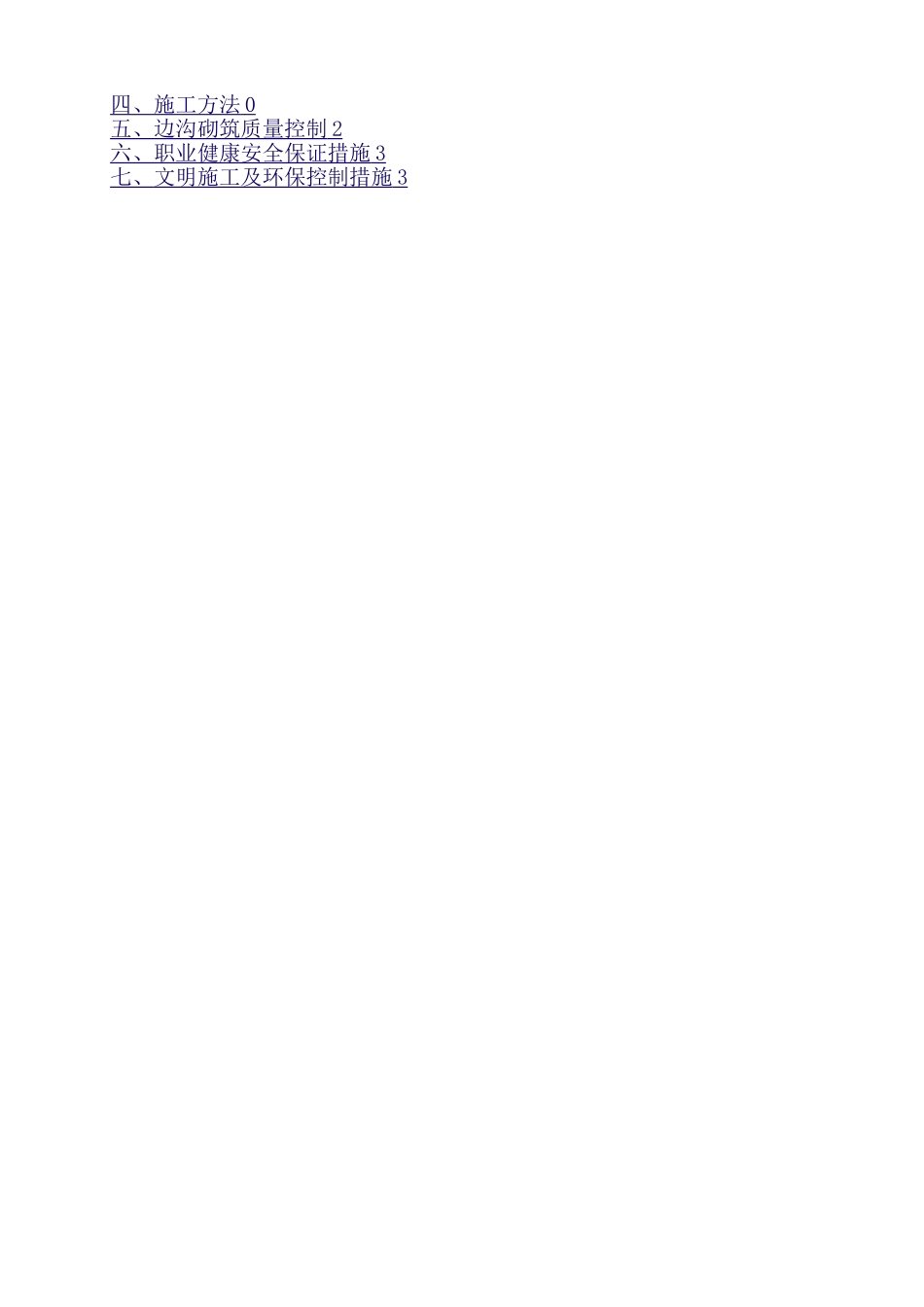

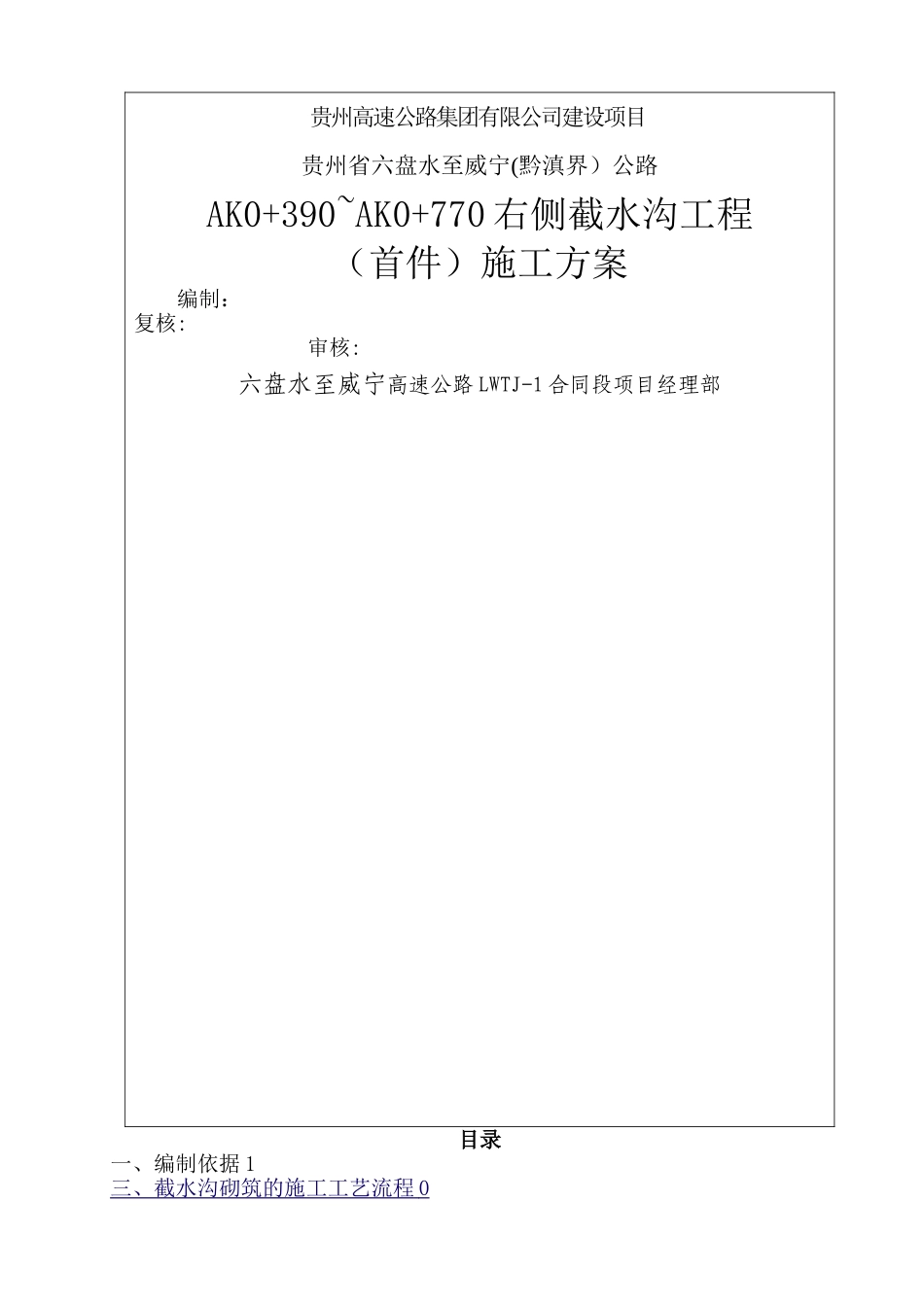

贵州高速公路集团有限公司建设项目 贵州省六盘水至威宁(黔滇界）公路AK0+390~AK0+770 右侧截水沟工程 （首件）施工方案 编制：复核: 审核:六盘水至威宁高速公路 LWTJ-1 合同段项目经理部目录一、编制依据 1三、截水沟砌筑的施工工艺流程 0 四、施工方法 0 五、边沟砌筑质量控制 2 六、职业健康安全保证措施 3 七、 文明施工及环保控制措施 3 一、编制依据《公路工程质量检验评定标准》第一册 土建分册 JTG F80／1—2024《公路路基施工技术法律规范》JTGF10-2024《公路工程施工安全技术规程》交公路发［1995］190 号二、工程概况根据本合同段的要求，我标选取 AK0+390~AK0+770 右侧截水沟为首件工程，并进行了截水沟施工工艺流程和施工方法的编制.该段截水沟为 M7.5 浆砌片石 60cm＊60cm 矩形堑顶截水沟,沟身宽 30cm,沟底厚 25cm，全长 352 米，浆砌 232.32m3,挖基 359。04m3.三、截水沟砌筑的施工工艺流程截水沟工程的施工：采纳 M7。5#浆砌片石，用坐浆法进行施工，具体施工工艺流程如下：四、施工方法1。施工准备1.1 施工管理人员、工人已进场，人数能够满足施工要求.1。2 用于施工的材料如水泥、片石已进场,并检验合格,数量满足施工要求，配合比试验已报中心实验室批准。1。3 砂浆拌和场地已平整、硬化，称量设备、标示标牌齐全，拌和机运行良好，施工便道已修通。1。4 技术准备工作,首先进行图纸会审和技术交底工作，经施工放样后，与现场地形符合,且与桥涵、结构物及线外排水系统或自然水系能平顺衔接;施工技术交底已经落实到每个工人，用于指导施工。1.5 施工用机械已进场，见下表：序号机械名称型号数量备注1砂浆搅拌机JS35022水车解放13挖掘机小松 36014发电机25KW11。6 砂浆配合比已设计，并报中心实验室审报，可以用于施工。1。7 劳动力进场情况序号职务人数1技术员22质检员13试验员14测量员25领工员1施工准备施工放样沟槽开挖片石砌筑勾缝及养生回填夯实验收6机械司机47电工18技术工人159杂 工202。施工放样根据现场实际情况截水沟需要分段施工，分段放样，放样一般以两个结构物之间的长度为一个单元，以确保水沟与结构物的进出水口顺畅连接。2。1 沟槽开挖放好截水沟内外轮廓线,并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸 10-15cm 时,改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层,不允许欠挖。基坑开挖后,需进行沟底高程复测。...
