户外广告牌施工方案[1]1

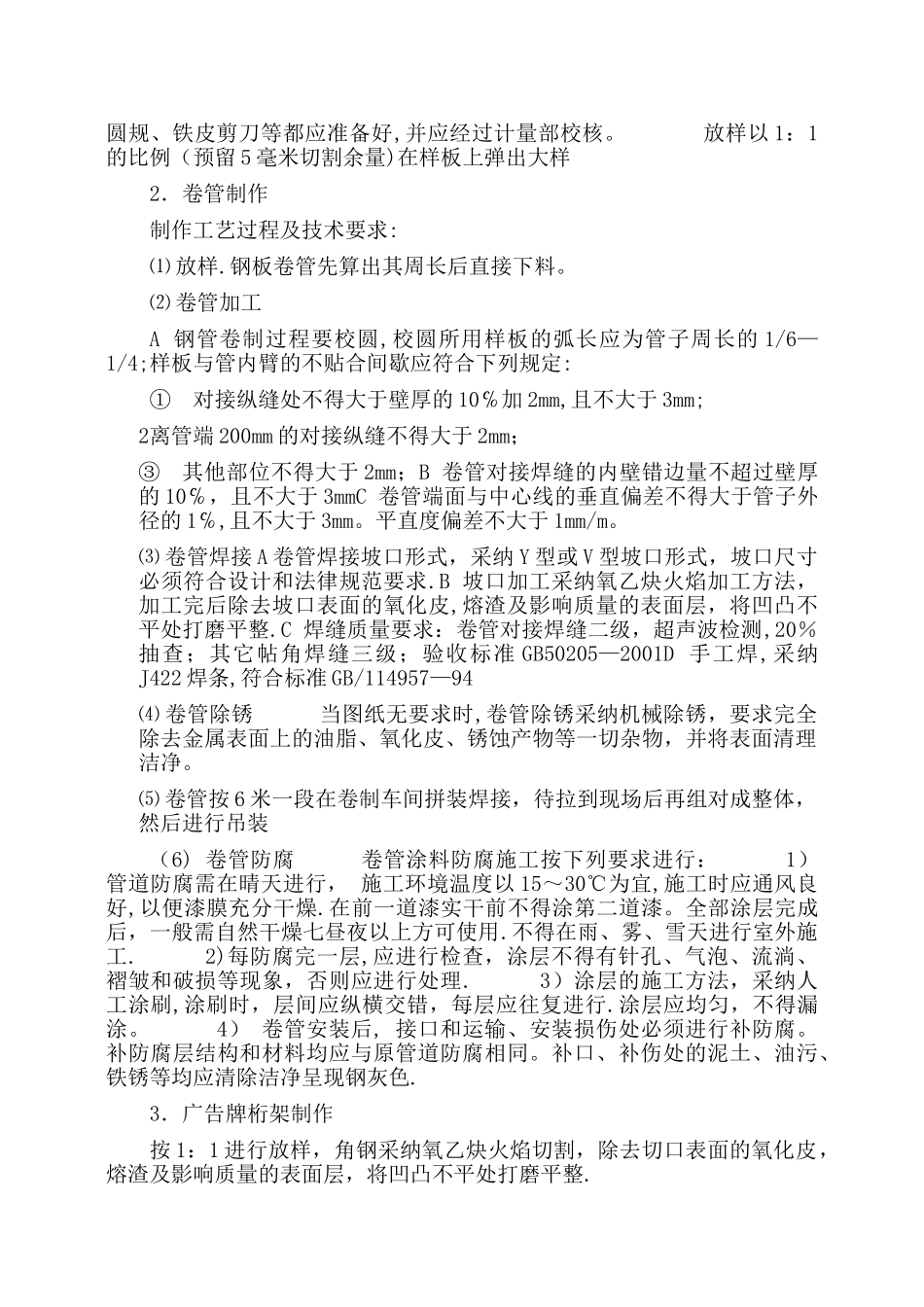

XX 公司户外广告牌施 工 方 案审批：审核：编制:XXXXXXXXXXXXXXXX 有限公司二○一○年五月一，概述本广告牌工程有两项：三面广告牌和单面广告牌。三面广告牌结构为角钢组合桁架,利用直径为 1.2 米的钢管作为支柱。单面广告牌全部为角钢组合件。三面广告牌钢结构制安量约为 20 T，其中钢管部分重约 8 T,牌面桁架重约 12T，所采纳材料主要为∠90×6 和 δ=12﹑10 钢板.单面广告牌钢结构制安量约为 § T，利用 6 根“口”型角钢组合件作为支柱,所采纳材料主要为∠56×5（立柱）、∠75×6(牌面骨架）、∠30×3（牌面）。广告牌所处位置见施工平面布置图.制作数量：各 1 套建设单位：XX 有限公司设计单位：XX 讨论院施工单位：XX 公司施施工场地点：XX 学院路本工程所涉及的主要国家或行业法律规范、规程、标准、图集等（不限于此)：《钢结构工程施工质量验收法律规范》(GB50205-2001）《建筑钢结构焊接规程》（JGJ81-91）《钢结构高强度螺栓连接的设计、施工及验收规程》（ JGJ82-91）《钢结构制作工艺规程》（DBJ08—216—95)《冷弯薄壁型钢结构技术法律规范》(GBJ18-87）《压型金属板设计施工规程》（YBJ216—88)二，广告牌制作1．生产准备 根据施工图纸所注明材料,采纳相应的钢材，其应具有质量证明书,当对钢材的质量有疑义时,应按国家现行有关标准的规定进行抽样检验。 钢结构工程所采纳的连接材料和涂装材料应具有出厂质量证明书,并应符合设计的要求，焊接材料及采纳的各种螺栓应符合设计要求及相关标准。 放样需要用的工具:尺、石笔、粉线、划针、圆规、铁皮剪刀等都应准备好,并应经过计量部校核。 放样以 1：1的比例（预留 5 毫米切割余量)在样板上弹出大样2．卷管制作制作工艺过程及技术要求:⑴ 放样.钢板卷管先算出其周长后直接下料。⑵ 卷管加工A 钢管卷制过程要校圆,校圆所用样板的弧长应为管子周长的 1/6—1/4;样板与管内臂的不贴合间歇应符合下列规定:① 对接纵缝处不得大于壁厚的 10℅加 2mm,且不大于 3mm;2离管端 200mm 的对接纵缝不得大于 2mm；③ 其他部位不得大于 2mm；B 卷管对接焊缝的内壁错边量不超过壁厚的 10℅，且不大于 3mmC 卷管端面与中心线的垂直偏差不得大于管子外径的 1℅,且不大于 3mm。平直度偏差不大于 1mm/m。⑶ 卷管焊接 A 卷管焊接坡口形式，采纳 Y 型或 V 型坡口形式，坡口尺寸必须符合设计和法律规范要求.B 坡口加工采纳氧乙炔火焰加工方法，加工...
