打桩施工方案

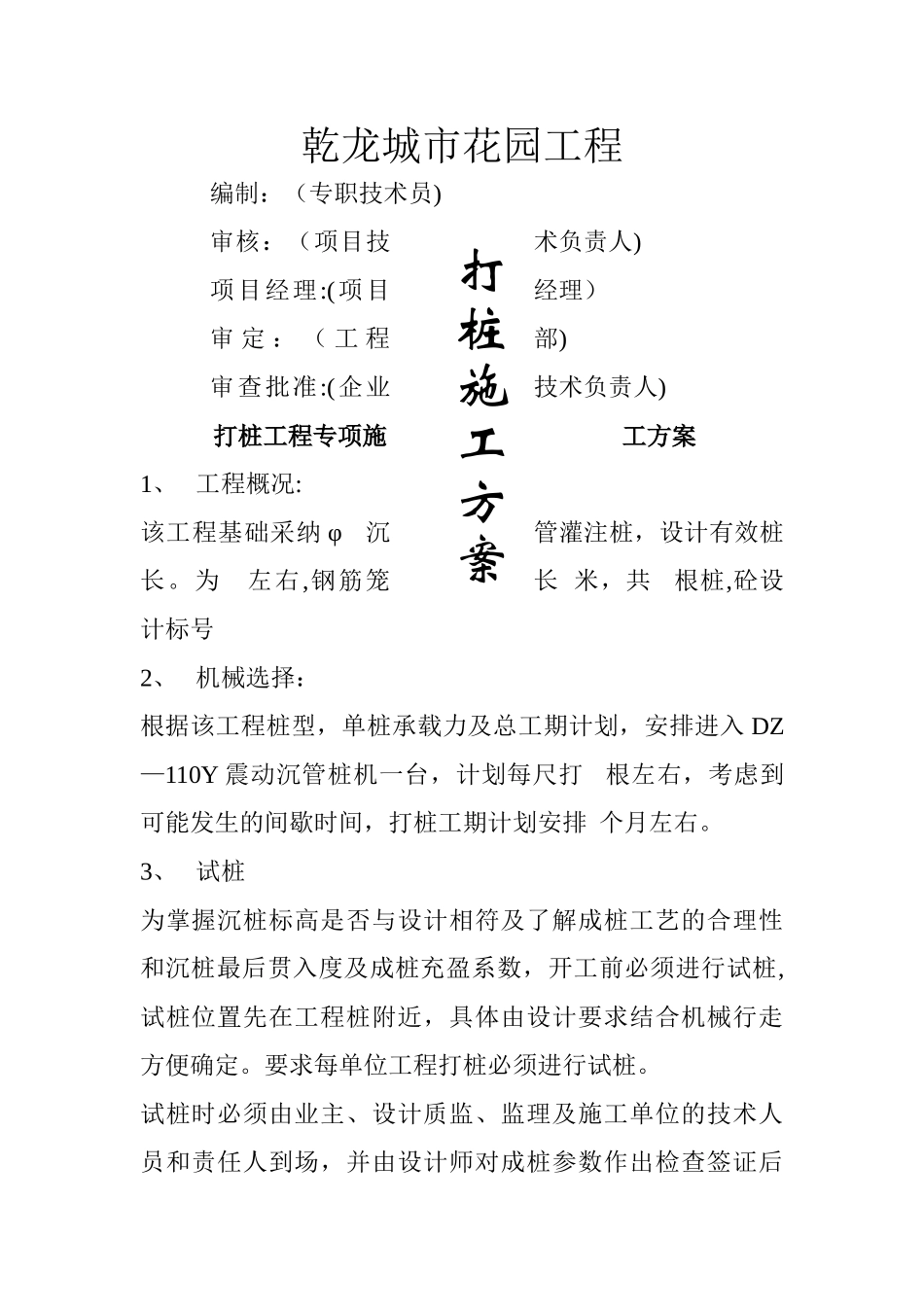

打桩施工方案_第1页
1/10

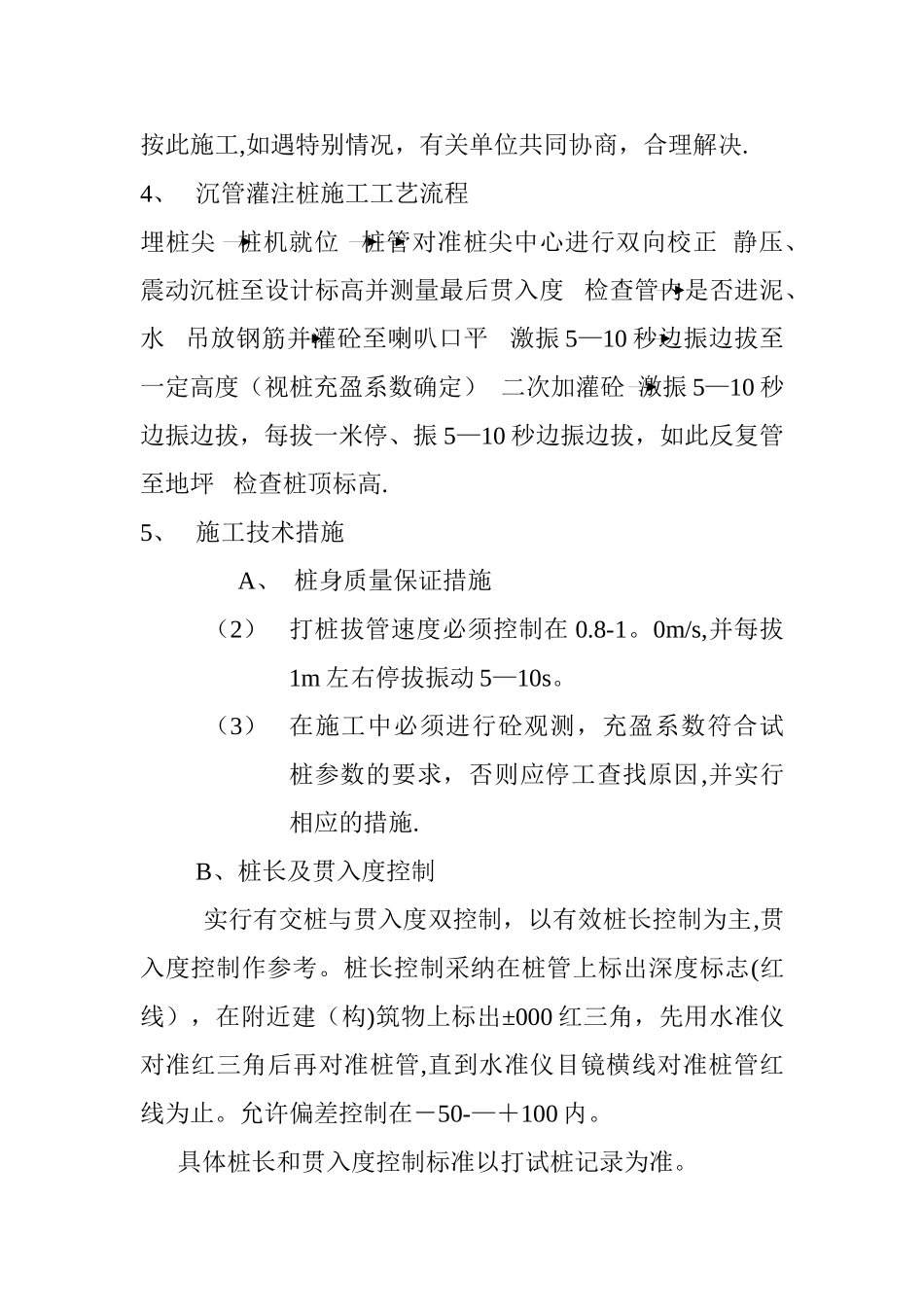

打桩施工方案_第2页
2/10

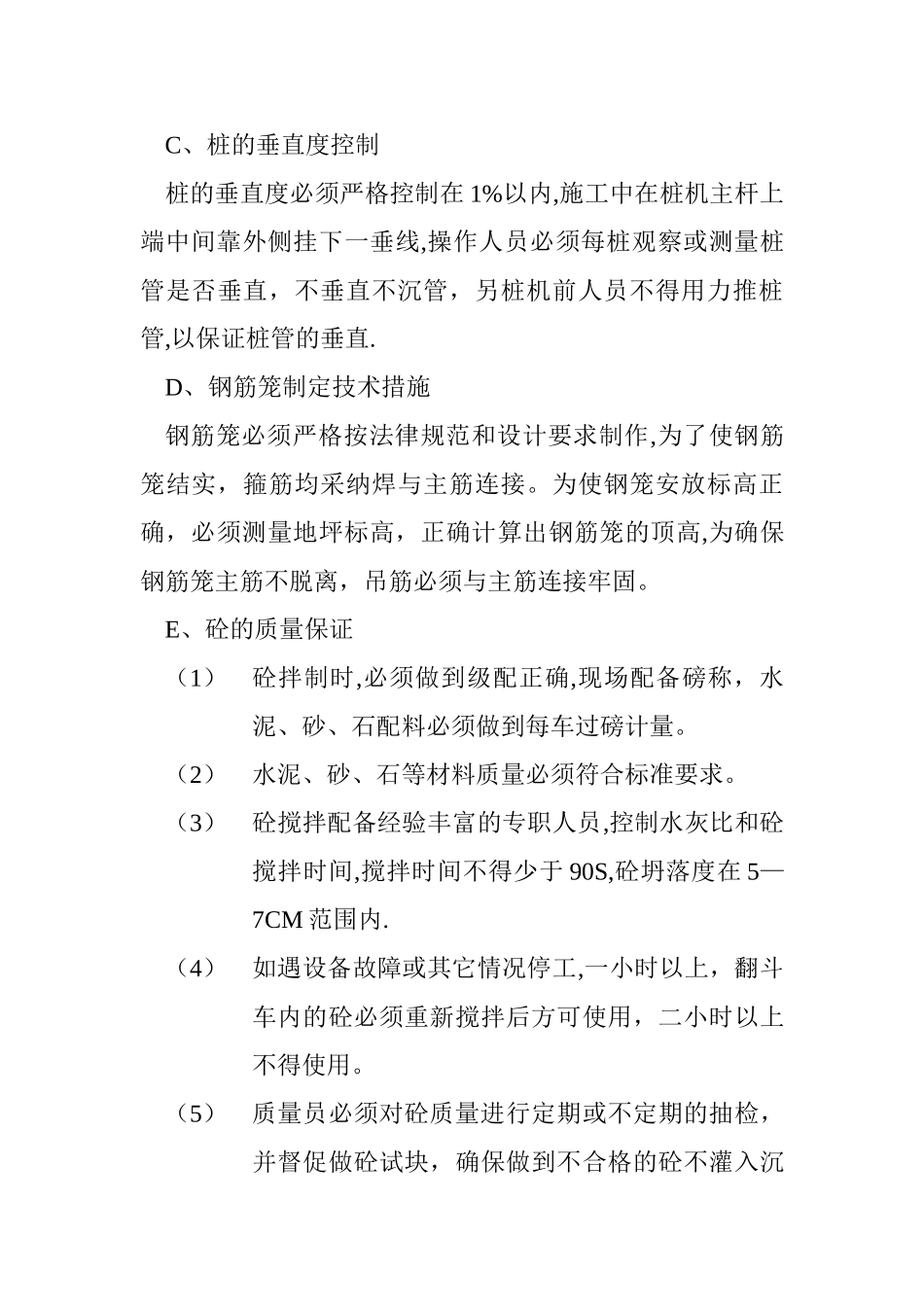

打桩施工方案_第3页
3/10
乾龙城市花园工程编制:(专职技术员)审核:(项目技术负责人)项目经理:(项目经理)审 定 : ( 工 程部)审查批准:(企业技术负责人)打桩工程专项施工方案1、 工程概况:该工程基础采纳 φ 沉管灌注桩,设计有效桩长。为 左右,钢筋笼长 米,共 根桩,砼设计标号 2、 机械选择:根据该工程桩型,单桩承载力及总工期计划,安排进入 DZ—110Y 震动沉管桩机一台,计划每尺打 根左右,考虑到可能发生的间歇时间,打桩工期计划安排 个月左右。3、 试桩为掌握沉桩标高是否与设计相符及了解成桩工艺的合理性和沉桩最后贯入度及成桩充盈系数,开工前必须进行试桩,试桩位置先在工程桩附近,具体由设计要求结合机械行走方便确定。要求每单位工程打桩必须进行试桩。试桩时必须由业主、设计质监、监理及施工单位的技术人员和责任人到场,并由设计师对成桩参数作出检查签证后打桩施工方案按此施工,如遇特别情况,有关单位共同协商,合理解决.4、 沉管灌注桩施工工艺流程埋桩尖 桩机就位 桩管对准桩尖中心进行双向校正 静压、震动沉桩至设计标高并测量最后贯入度 检查管内是否进泥、水 吊放钢筋并灌砼至喇叭口平 激振 5—10 秒边振边拔至一定高度(视桩充盈系数确定) 二次加灌砼 激振 5—10 秒边振边拔,每拔一米停、振 5—10 秒边振边拔,如此反复管至地坪 检查桩顶标高.5、 施工技术措施A、 桩身质量保证措施(2)打桩拔管速度必须控制在 0.8-1。0m/s,并每拔1m 左右停拔振动 5—10s。(3)在施工中必须进行砼观测,充盈系数符合试桩参数的要求,否则应停工查找原因,并实行相应的措施. B、桩长及贯入度控制 实行有交桩与贯入度双控制,以有效桩长控制为主,贯入度控制作参考。桩长控制采纳在桩管上标出深度标志(红线),在附近建(构)筑物上标出±000 红三角,先用水准仪对准红三角后再对准桩管,直到水准仪目镜横线对准桩管红线为止。允许偏差控制在-50-—+100 内。 具体桩长和贯入度控制标准以打试桩记录为准。C、桩的垂直度控制桩的垂直度必须严格控制在 1%以内,施工中在桩机主杆上端中间靠外侧挂下一垂线,操作人员必须每桩观察或测量桩管是否垂直,不垂直不沉管,另桩机前人员不得用力推桩管,以保证桩管的垂直.D、钢筋笼制定技术措施钢筋笼必须严格按法律规范和设计要求制作,为了使钢筋笼结实,箍筋均采纳焊与主筋连接。为使钢笼安放标高正确,必须测量地坪标高,正确计算出钢筋笼的顶高,为确保钢筋笼主筋不脱离...
