托管施工方案

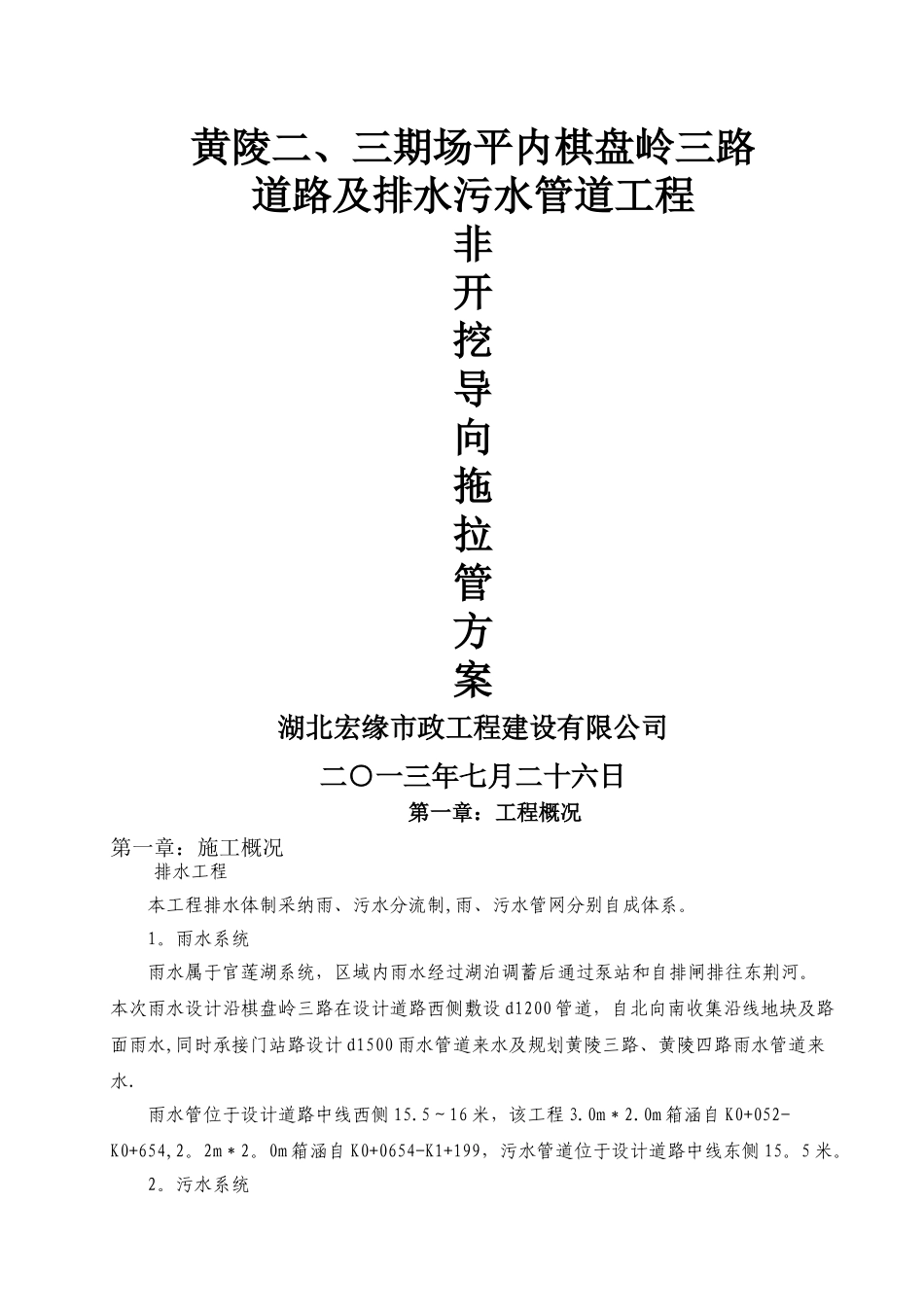

黄陵二、三期场平内棋盘岭三路道路及排水污水管道工程非开挖导向拖拉管方案湖北宏缘市政工程建设有限公司二○一三年七月二十六日第一章：工程概况第一章：施工概况排水工程本工程排水体制采纳雨、污水分流制,雨、污水管网分别自成体系。1。雨水系统雨水属于官莲湖系统，区域内雨水经过湖泊调蓄后通过泵站和自排闸排往东荆河。本次雨水设计沿棋盘岭三路在设计道路西侧敷设 d1200 管道，自北向南收集沿线地块及路面雨水,同时承接门站路设计 d1500 雨水管道来水及规划黄陵三路、黄陵四路雨水管道来水.雨水管位于设计道路中线西侧 15.5～16 米，该工程 3.0m＊2.0m 箱涵自 K0+052-K0+654,2。2m＊2。0m 箱涵自 K0+0654-K1+199，污水管道位于设计道路中线东侧 15。5 米。2。污水系统污水属于黄陵污水处理厂收集系统.本次污水工程沿棋盘岭三路在设计道路东侧敷设d500～d800 污水管道。自北向南收集沿线地块污水，同时承接门站路设计 d500 污水管道来水及规划黄陵三路、黄陵四路污水管道来水，经官莲湖路已设计 d1000 污水管道.接入规划黄陵污水泵站，最终排至黄陵污水处理厂。3.管材、管基及接口设计排水管覆土深 1.0〈h<6.0m,且 D〈800mm 时采纳 HDPE 缠绕结构壁管，承插接口或电热熔连接。基础采纳 180 度中粗砂基础.其它情况采纳钢筋混凝土管，橡胶圈接口,180 底砂石基础。污水管道埋深较大采纳非开挖法施工,管材采纳聚乙烯 PE 管，电热熔连接。气象与水文武汉市属亚热带湿润季风气候区,一年四季分明,雨量充沛，日照充足。多年平均气温 16。9℃，极端最高气温 42.2℃，以 6—8 月份气温最高;极端最低气温—18.1℃，以12 月至次年 1 月最低。多年平均降雨量 1280.9mm，4—8 月降水量最大，12 月至次年 1 月降水量最小,历年平均雨日 119 天，多年平均蒸发量 1494.0mm，年平均相对湿度为 80％。工程地形地质特征全路段分为填方区和挖方区.场地自然地面与设计路面高差较大.本区内地层自上而下依次为素填土①层、淤泥质粘土层②—1 层、粉质粘土②—2 层及粉质粘土层③层。除粉质粘土②—2 层、粉质粘土③层可直接作持力层外，素填土层及淤泥质粘土层需进行换填处理才能作道路及管涵基础持力层。拟建道路管线采纳天然地基不能满足要求地段（如②层软土分布厚度较大地段QPS0+880~QPS1+030 段），进行加固处理,采纳重锤夯实压密处理后再进行管道基础开挖，开挖深度在设计管底标高以下 0。8 米左右，在底部采...
