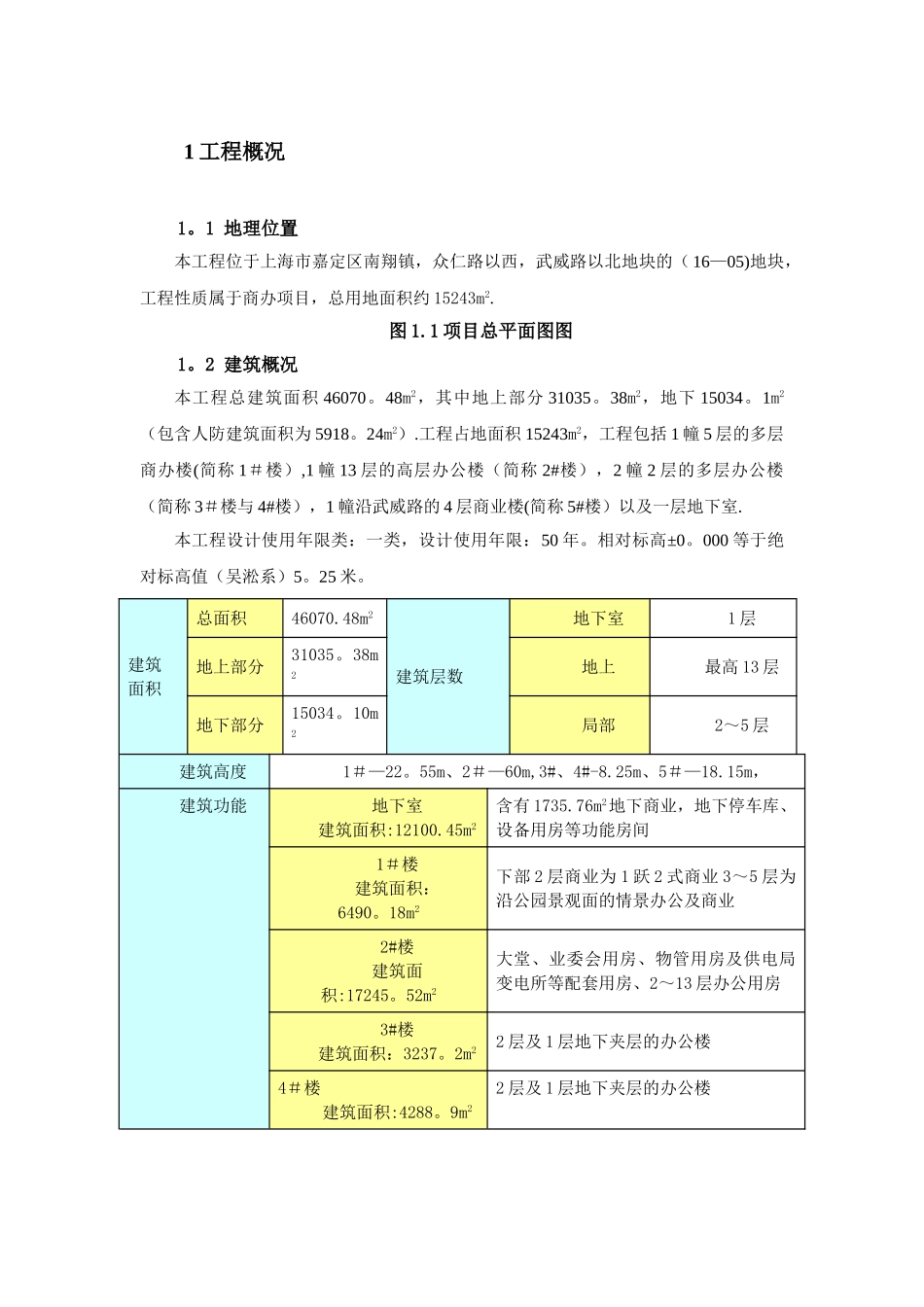

R-9。2（2）—07南翔镇，众仁路以西，武威路以北地块（16—05）商办项目工程钢管脚手架施工方案上海建工五建集团有限公司2024 年 10 月目 录1 工程概况— 1 -1 。 1 地理位置 1 1 。 2 建筑概况 1 1 。 3 结构概况 2 1 。 4 参建单位 3 1 。 5 编制依据与说明 3 2 扣件式钢管脚手架施工方案 3 2 。 1 扣件式钢管落地脚手架总体思路 3 2.2 型钢悬挑式脚手架总体思路 4 2.3 材料要求及验收 4 2 。 4 扣件式钢管脚手架搭设 4 2 。 5 搭设要求 5 2.6 电梯井脚手架搭设 7 2 。 7 货梯通道脚手架搭设 8 2 。 8 技术及安全要求 8 3 扣件式钢管落地脚手架检查及验收 8 3.1 检查及验收条件 8 3.2 检查及验收依据 9 3 。 3 检查及验收内容 9 4 质量保障措施 9 4 。 1 技术准备 9 4 。 2 材料准备 9 4 。 3 搭设质量控制 9 5 扣件式钢管脚的管理及维护 10 6 扣件式钢管脚手架的拆除 10 7 型钢悬挑式脚手架应急预案 12 7 。 1 组织机构及职责 12 7 。 2 报告、联络步骤 12 7 。 3 生产处理 13 7 。 4 灾害扑救与措施 13 7 。 5 伤员抢救、救援 14 7 。 6 应急物资、设备的准备与供应 16 7 。 7 生产恢复 16 7 。 8 演习 17 7 。 9 预案评审 17 8 劳动力施工进度计划 17 落地式扣件式脚手架计算书 17 型钢悬挑脚手架 ( 扣件式 )1 计算书 23 悬挑式扣件钢管脚手架拐角处斜撑梁计算书 32 1 工程概况1。1 地理位置本工程位于上海市嘉定区南翔镇，众仁路以西，武威路以北地块的（ 16—05)地块，工程性质属于商办项目，总用地面积约 15243m2.图 1.1 项目总平面图图1。2 建筑概况本工程总建筑面积 46070。48m2，其中地上部分 31035。38m2，地下 15034。1m2（包含人防建筑面积为 5918。24m2）.工程占地面积 15243m2，工程包括 1 幢 5 层的多层商办楼(简称 1＃楼）,1 幢 13 层的高层办公楼（简称 2#楼），2 幢 2 层的多层办公楼（简称 3＃楼与 4#楼），1 幢沿武威路的 4 层商业楼(简称 5#楼）以及一层地下室.本工程设计使用年限类：一类，设计使用年限：50 年。相对标高±0。000 等于绝对标高值（吴淞系）5。25 米。建筑面积总面积46070.48m2建筑层数地下室1 层地上部分31035。38m2地上最高 13 层地下部分15034。10m2局部2～5 层建筑高度1＃—22。55m...
