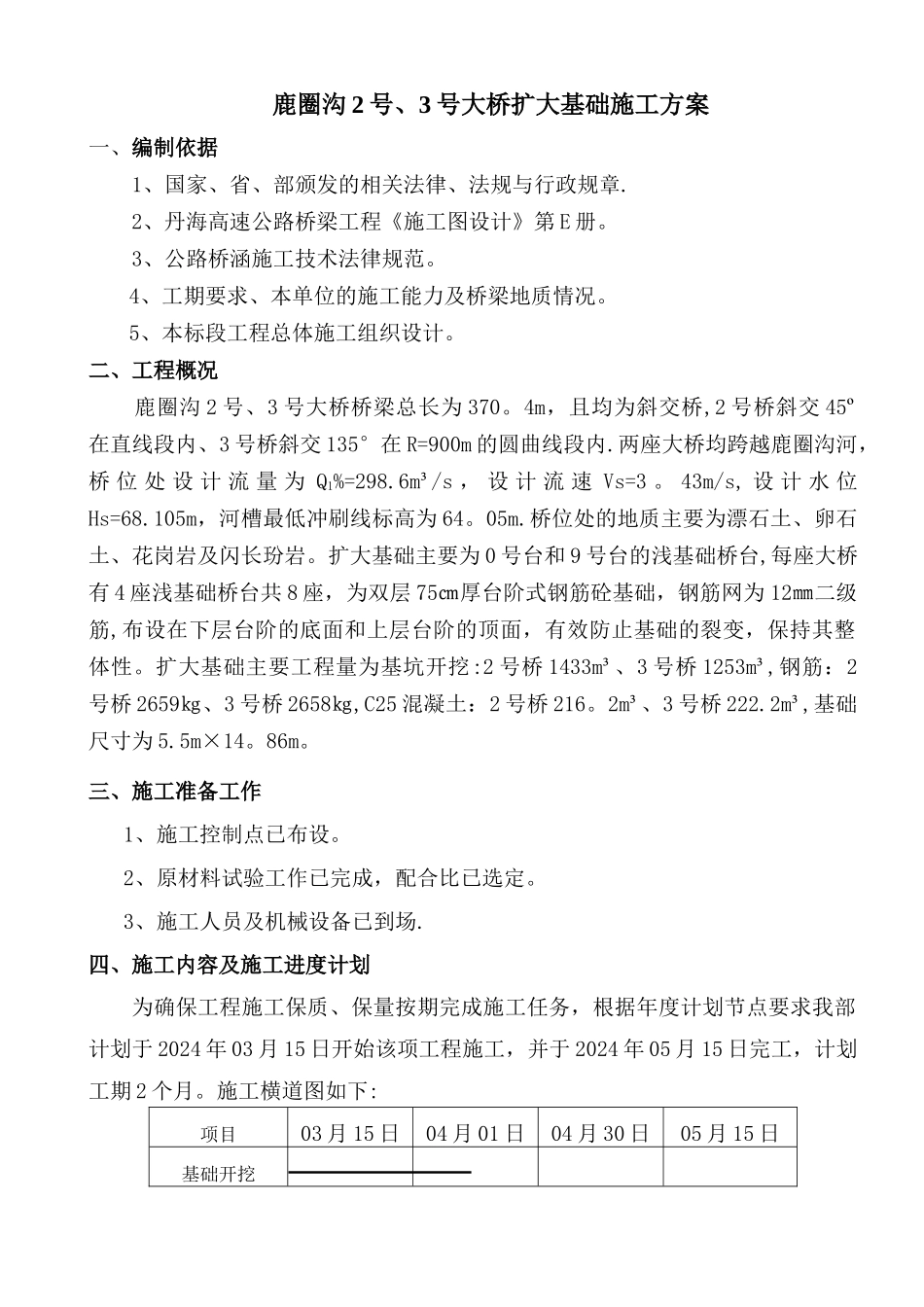

鹿圈沟 2 号、3 号大桥扩大基础施工方案一、编制依据1、国家、省、部颁发的相关法律、法规与行政规章.2、丹海高速公路桥梁工程《施工图设计》第 E 册。3、公路桥涵施工技术法律规范。4、工期要求、本单位的施工能力及桥梁地质情况。5、本标段工程总体施工组织设计。二、工程概况鹿圈沟 2 号、3 号大桥桥梁总长为 370。4m，且均为斜交桥,2 号桥斜交 45º在直线段内、3 号桥斜交 135°在 R=900m 的圆曲线段内.两座大桥均跨越鹿圈沟河，桥 位 处 设 计 流 量 为 Q1%=298.6m³/s ， 设 计 流 速 Vs=3 。 43m/s, 设 计 水 位Hs=68.105m，河槽最低冲刷线标高为 64。05m.桥位处的地质主要为漂石土、卵石土、花岗岩及闪长玢岩。扩大基础主要为 0 号台和 9 号台的浅基础桥台,每座大桥有 4 座浅基础桥台共 8 座，为双层 75㎝厚台阶式钢筋砼基础，钢筋网为 12㎜二级筋,布设在下层台阶的底面和上层台阶的顶面，有效防止基础的裂变，保持其整体性。扩大基础主要工程量为基坑开挖:2 号桥 1433m³、3 号桥 1253m³,钢筋：2号桥 2659㎏、3 号桥 2658㎏,C25 混凝土：2 号桥 216。2m³、3 号桥 222.2m³,基础尺寸为 5.5m×14。86m。三、施工准备工作1、施工控制点已布设。2、原材料试验工作已完成，配合比已选定。3、施工人员及机械设备已到场.四、施工内容及施工进度计划为确保工程施工保质、保量按期完成施工任务，根据年度计划节点要求我部计划于 2024 年 03 月 15 日开始该项工程施工，并于 2024 年 05 月 15 日完工，计划工期 2 个月。施工横道图如下:项目03 月 15 日04 月 01 日04 月 30 日05 月 15 日基础开挖钢筋加工及安装模板安装C25 砼现浇五、施工方案及工艺要求① 施工放样 ②基坑开挖 ③钢筋加工与安装④模板安装 ⑤浇注砼 ⑥砼养护(一）、施工放样施工前应对扩大基础坐标进行计算，经复核无误后方可到现场进行施工放样，放样后应洒白灰做出标记，测出基础坐标处的地面高程，根据该地面高程及基底标高放出放坡边线，即开挖边线.然后将基坑各设计边线控制点引致四周固定，随即进行开挖，开挖至基底标高后，再用全站仪进行基础边线的施工放样并打木桩作标记.并把测量成果书面上报监理工程师验收.(二)、基坑开挖1、基坑开挖采纳机械配合人工施工。首先应根据基坑实测原地面高程、设计基础底高程及设计图纸提供的地质资料合理计算出基坑初步开挖边线;并用白灰...
