承台施工方案

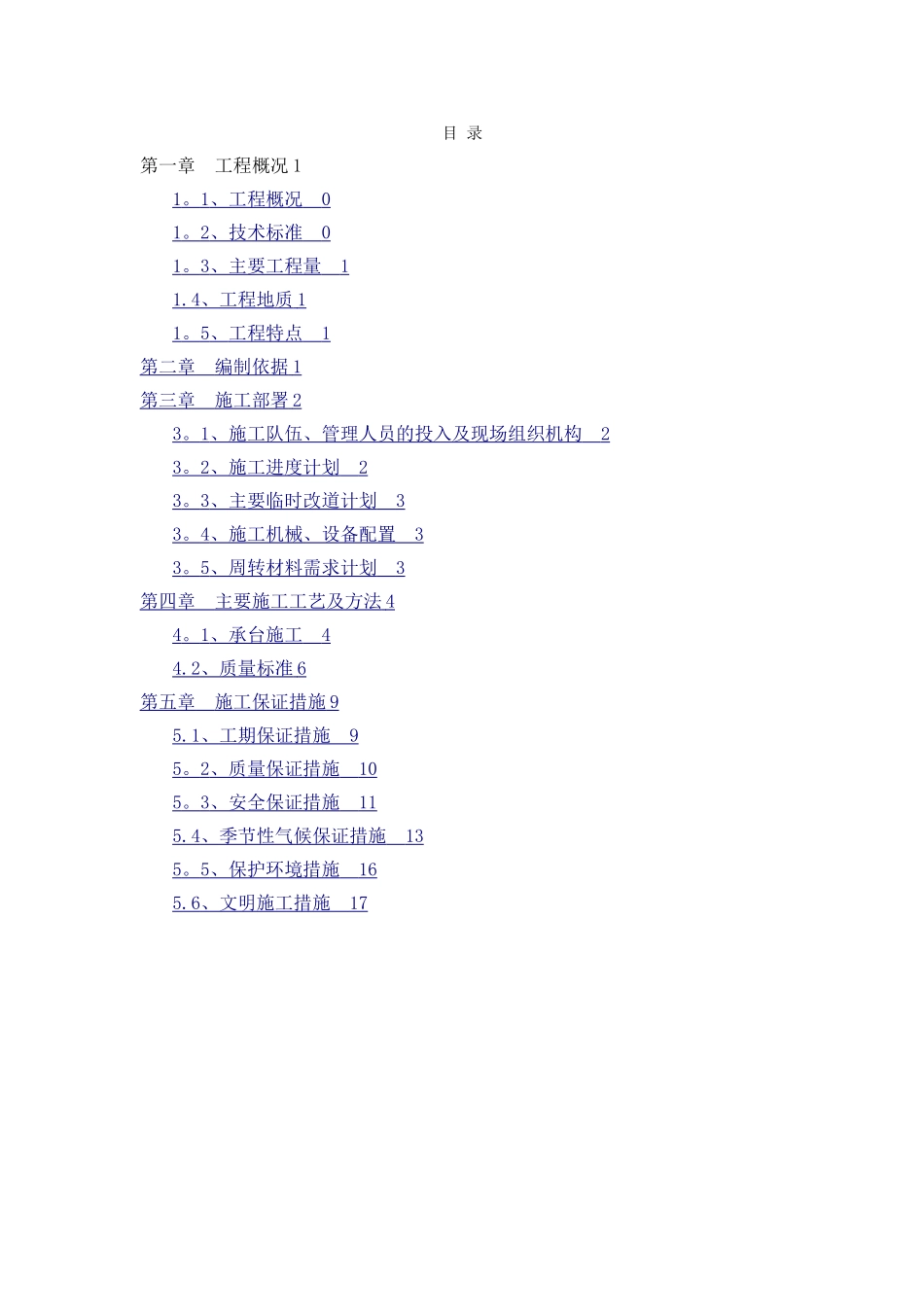

目 录第一章 工程概况 11 。 1 、工程概况 0 1 。 2 、技术标准 0 1 。 3 、主要工程量 1 1.4 、 工程地质 1 1 。 5 、 工程特点 1 第二章 编制依据 1 第三章 施工部署 2 3 。 1 、施工队伍、管理人员的投入及现场组织机构 2 3 。 2 、施工进度计划 2 3 。 3 、主要临时改道计划 3 3 。 4 、施工机械、设备配置 3 3 。 5 、周转材料需求计划 3 第四章 主要施工工艺及方法 4 4 。 1 、承台施工 4 4.2 、质量标准 6 第五章 施工保证措施 9 5.1 、工期保证措施 9 5 。 2 、质量保证措施 10 5 。 3 、安全保证措施 11 5.4 、季节性气候保证措施 13 5 。 5 、保护环境措施 16 5.6 、文明施工措施 17 第一章 工程概况1。1、工程概况 本标段为中山市 X572 沙港公路改建工程的第 III 合同段。起点桩号为K11+300，路线经沙港中路向东,在港口镇水泥制品厂西侧利既有桥孔穿越广澳高速公路，最终采纳半互通的方式与省道 S111 中山港大桥相交，主线终点桩号为 K16+341.主道设计速度为 80km/h，双向六车道，辅道设计速度为 40km/h，双向 四 车 道 ， 路 基 宽 度 70m 。 主 线 桩 号 范 围 K11+300~K16+341 。 442 ， 全 长5.041km，互通匝道桩号范围 YK16+337。779~ZK19+087.755，全长 2.75km,共7。791km。主要包括路基、路面、排水、桥涵等工程的施工。本标段设置互通立交主线桥 2 座，分别为余庆五路主线桥和大丰三路主线桥，人行天桥两座，主线桥中心桩号分别为 K12+013.494 及 K15+036。500。人行天桥中心桩号分别为 K13+109。903 及 K13+989。9。余庆五路主线桥位于道路主线上，跨越余庆五路与沙港公路的丁字型交叉口 。 桥 梁 起 点 桩 号 K11+788 。 494 ， 终 点 桩 号 K12+238 。 494 ， 中 心 桩 号K12+013.494,全长 450m,与余庆五路的交叉角度 90°。桥梁采纳整幅断面,全宽26.5m,外侧采纳 0.5m 防撞护栏,中分带采纳 0。5m 新泽西式护栏，左右幅桥面净宽 2×12.5m。跨径组合为:5×（3×30）m，全桥共分 5 联，上部结构采纳单箱四室斜腹式现浇预应力混凝土连续箱梁，采纳支架现浇法施工.下部结构采纳顶部外扩的 H 型桥墩，群桩基础,桥台为坐板台，墩台施工采纳立模浇筑施工。桩基础为钻孔嵌岩桩,采纳钻机成孔。大丰三路主线桥位于道路主线上，跨越大丰三路与沙港公...
