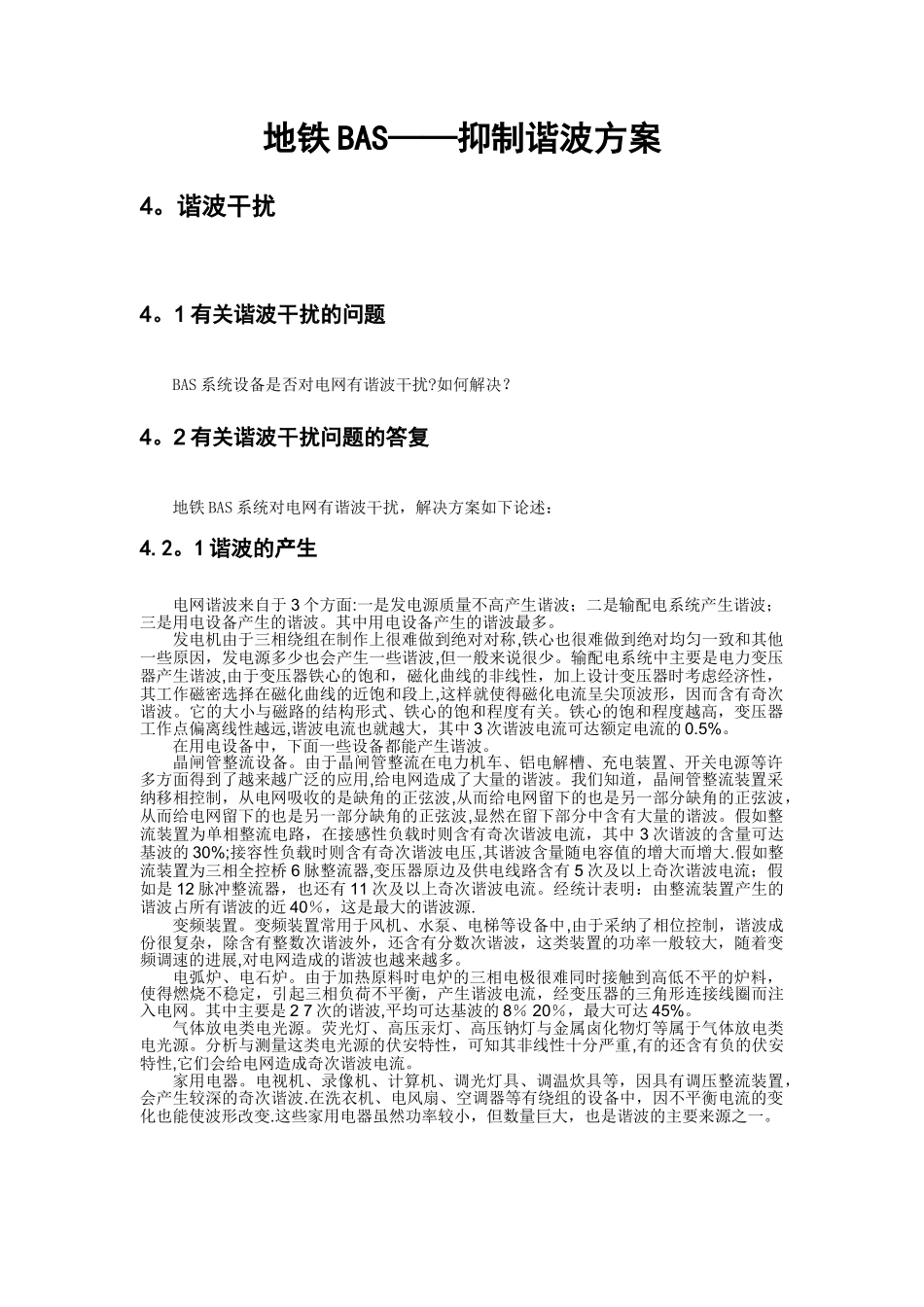

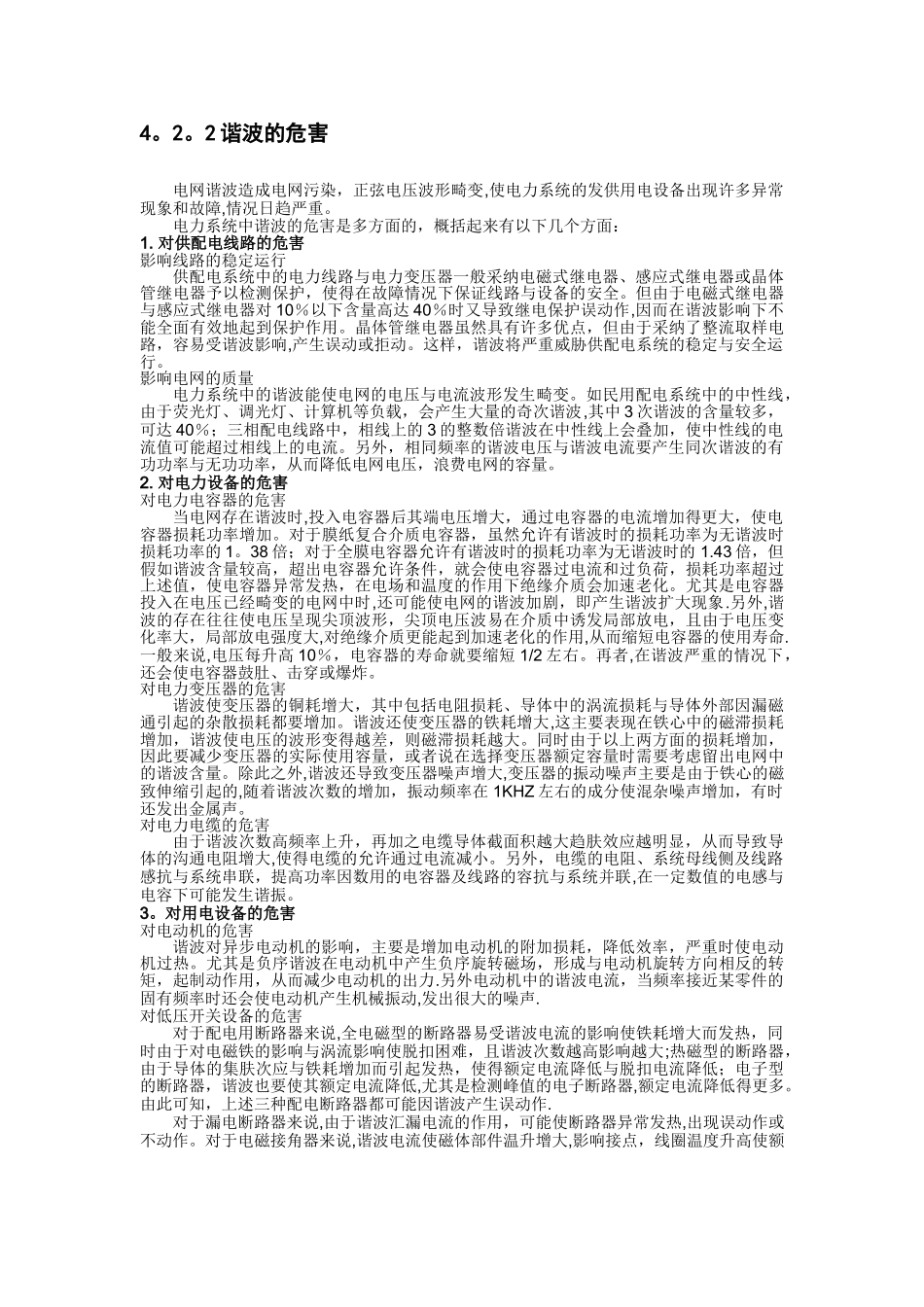

地铁 BAS——抑制谐波方案4。谐波干扰4。1 有关谐波干扰的问题BAS 系统设备是否对电网有谐波干扰?如何解决？4。2 有关谐波干扰问题的答复地铁 BAS 系统对电网有谐波干扰，解决方案如下论述：4.2。1 谐波的产生电网谐波来自于 3 个方面:一是发电源质量不高产生谐波；二是输配电系统产生谐波；三是用电设备产生的谐波。其中用电设备产生的谐波最多。发电机由于三相绕组在制作上很难做到绝对对称,铁心也很难做到绝对均匀一致和其他一些原因，发电源多少也会产生一些谐波,但一般来说很少。输配电系统中主要是电力变压器产生谐波,由于变压器铁心的饱和，磁化曲线的非线性，加上设计变压器时考虑经济性，其工作磁密选择在磁化曲线的近饱和段上,这样就使得磁化电流呈尖顶波形，因而含有奇次谐波。它的大小与磁路的结构形式、铁心的饱和程度有关。铁心的饱和程度越高，变压器工作点偏离线性越远,谐波电流也就越大，其中 3 次谐波电流可达额定电流的 0.5%。在用电设备中，下面一些设备都能产生谐波。晶闸管整流设备。由于晶闸管整流在电力机车、铝电解槽、充电装置、开关电源等许多方面得到了越来越广泛的应用,给电网造成了大量的谐波。我们知道，晶闸管整流装置采纳移相控制，从电网吸收的是缺角的正弦波,从而给电网留下的也是另一部分缺角的正弦波，从而给电网留下的也是另一部分缺角的正弦波,显然在留下部分中含有大量的谐波。假如整流装置为单相整流电路，在接感性负载时则含有奇次谐波电流，其中 3 次谐波的含量可达基波的 30%;接容性负载时则含有奇次谐波电压,其谐波含量随电容值的增大而增大.假如整流装置为三相全控桥 6 脉整流器,变压器原边及供电线路含有 5 次及以上奇次谐波电流；假如是 12 脉冲整流器，也还有 11 次及以上奇次谐波电流。经统计表明：由整流装置产生的谐波占所有谐波的近 40％，这是最大的谐波源.变频装置。变频装置常用于风机、水泵、电梯等设备中,由于采纳了相位控制，谐波成份很复杂，除含有整数次谐波外，还含有分数次谐波，这类装置的功率一般较大，随着变频调速的进展,对电网造成的谐波也越来越多。电弧炉、电石炉。由于加热原料时电炉的三相电极很难同时接触到高低不平的炉料，使得燃烧不稳定，引起三相负荷不平衡，产生谐波电流，经变压器的三角形连接线圈而注入电网。其中主要是 2 7 次的谐波,平均可达基波的 8％ 20％，最大可达 45%。气体放电类电光源。荧光灯、高压汞灯、高压钠灯与金...
