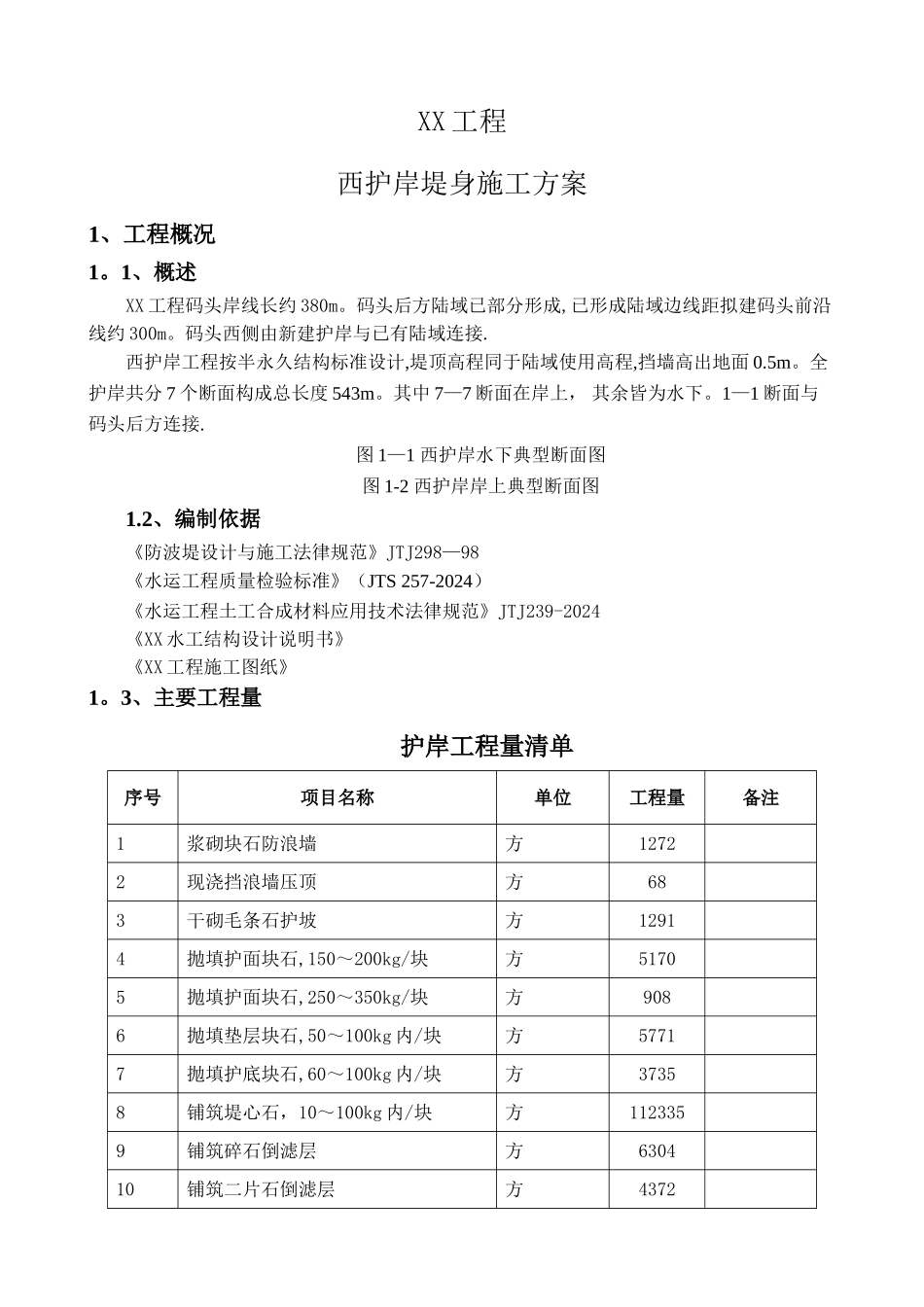

XX 工程西护岸堤身施工方案1、工程概况1。1、概述XX 工程码头岸线长约 380m。码头后方陆域已部分形成,已形成陆域边线距拟建码头前沿线约 300m。码头西侧由新建护岸与已有陆域连接.西护岸工程按半永久结构标准设计,堤顶高程同于陆域使用高程,挡墙高出地面 0.5m。全护岸共分 7 个断面构成总长度 543m。其中 7—7 断面在岸上, 其余皆为水下。1—1 断面与码头后方连接.图 1—1 西护岸水下典型断面图图 1-2 西护岸岸上典型断面图1.2、编制依据《防波堤设计与施工法律规范》JTJ298—98《水运工程质量检验标准》(JTS 257-2024)《水运工程土工合成材料应用技术法律规范》JTJ239-2024《XX 水工结构设计说明书》《XX 工程施工图纸》1。3、主要工程量护岸工程量清单序号项目名称单位工程量备注1浆砌块石防浪墙方12722现浇挡浪墙压顶方683干砌毛条石护坡方12914抛填护面块石,150~200kg/块方51705抛填护面块石,250~350kg/块方9086抛填垫层块石,50~100kg 内/块方57717抛填护底块石,60~100kg 内/块方37358铺筑堤心石,10~100kg 内/块方1123359铺筑碎石倒滤层方630410铺筑二片石倒滤层方437213吹填砂反压方6186814铺设土工布,500g平米114542、施工工艺流程3、施工方法3。1、堤心石抛填堤心石抛填+2 标高以下采纳水上抛填;+2m 以上采纳陆路推填,施工方向由岸侧往海侧进行.护底块石以及在施工水位以下的护面块石、垫层块石采纳水上抛填.堤心石抛填前进一段距离后,堤心石理坡、护底块石、护面块石、垫层块石抛理等工序紧跟进行。3。1。1、堤心石水上抛填(1) 在抛填前采纳自带挖掘机平板驳预先抛锚定位,定位船和抛石船以垂直码头纵轴线定位为主进行作业。(2)在堤心石抛填之前,拟先选择一个或几个有代表性的断面进行抛石典型施工,以试验水深、波浪、海流对抛块石的影响,并测量块石在基槽上成堆情况和石料的漂移情况,根据石堆的宽度确定定位船的横移宽度,根据石堆长度,确定定位船的纵移长度,此外还要根据石料的漂移量,以最后确定定位船的最后驻位位置。(3) 抛填过程进行水砣打水测量控制,随时掌握抛石面的变化情况。抛石过程中,抛石工要密切注意水流方向及速度,顺流抛石,预留提前量,并注意潮汐变化,及时调整定位方驳的船位,并采纳人工打水砣的方法进行动态高程控制。(4)抛填时,抛石船垂直于轴线布置,从断面两侧向中间进行抛填,并由底部向上逐层加堤心石抛填外侧块石垫层外侧护底块石外侧抛理块石内侧二片石混合倒滤...
