抹灰开裂、空鼓修补方案

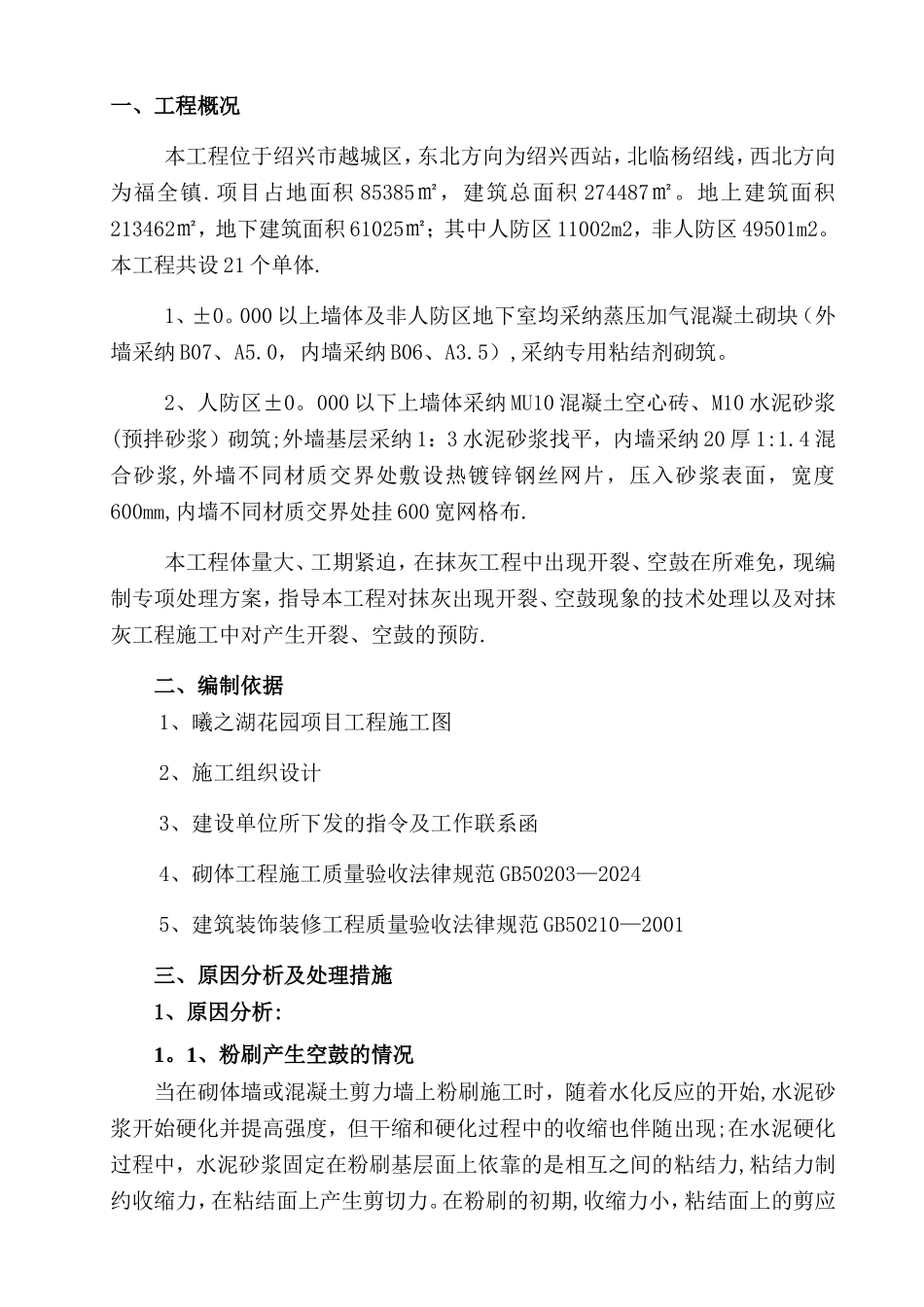

目录一、工程概况 1二、编制依据 1 三、原因分析及处理措施 1 1 、原因分析 : 1 1 。 1 、粉刷产生空鼓的情况 1 1 。 2 、抹灰产生开裂、空鼓的多种原因 2 2 、处理措施： 3 2 . 1 、防止粉刷空鼓的措施 3 2 。 2 、粉刷施工中应注意的事项 5 3 、墙面开裂、空鼓整改措施 6 四、现场控制措施 7 一、工程概况本工程位于绍兴市越城区，东北方向为绍兴西站，北临杨绍线，西北方向为福全镇.项目占地面积 85385㎡，建筑总面积 274487㎡。地上建筑面积213462㎡，地下建筑面积 61025㎡；其中人防区 11002m2，非人防区 49501m2。本工程共设 21 个单体.1、±0。000 以上墙体及非人防区地下室均采纳蒸压加气混凝土砌块（外墙采纳 B07、A5.0，内墙采纳 B06、A3.5）,采纳专用粘结剂砌筑。2、人防区±0。000 以下上墙体采纳 MU10 混凝土空心砖、M10 水泥砂浆(预拌砂浆）砌筑;外墙基层采纳 1：3 水泥砂浆找平，内墙采纳 20 厚 1:1.4 混合砂浆,外墙不同材质交界处敷设热镀锌钢丝网片，压入砂浆表面，宽度600mm,内墙不同材质交界处挂 600 宽网格布.本工程体量大、工期紧迫，在抹灰工程中出现开裂、空鼓在所难免，现编制专项处理方案，指导本工程对抹灰出现开裂、空鼓现象的技术处理以及对抹灰工程施工中对产生开裂、空鼓的预防.二、编制依据1、曦之湖花园项目工程施工图2、施工组织设计3、建设单位所下发的指令及工作联系函4、砌体工程施工质量验收法律规范 GB50203—20245、建筑装饰装修工程质量验收法律规范 GB50210—2001三、原因分析及处理措施1、原因分析:1。1、粉刷产生空鼓的情况当在砌体墙或混凝土剪力墙上粉刷施工时，随着水化反应的开始,水泥砂浆开始硬化并提高强度，但干缩和硬化过程中的收缩也伴随出现;在水泥硬化过程中，水泥砂浆固定在粉刷基层面上依靠的是相互之间的粘结力,粘结力制约收缩力，在粘结面上产生剪切力。在粉刷的初期,收缩力小，粘结面上的剪应力小于粘结面的抗剪强度，因此不出现空鼓；随着时间的推移，粉刷层的收缩不断扩大,若局部出现剪应力大于抗剪强度时，空鼓便随之发生。1。2、抹灰产生开裂、空鼓的多种原因抹灰层产生开裂、空鼓有多种原因，主要是基层处理不当，砂浆用料比例不恰当，以及结构不合理,原材料不合格（如水泥过期），施工操作不当，后期养护。1.2.1 基层处理不当（1)抹灰基层如过于干燥，则砂浆中的水份很快就会被基层吸收，影响粘结力;（2）基层浮...
