拉森钢板桩支护方案计算书

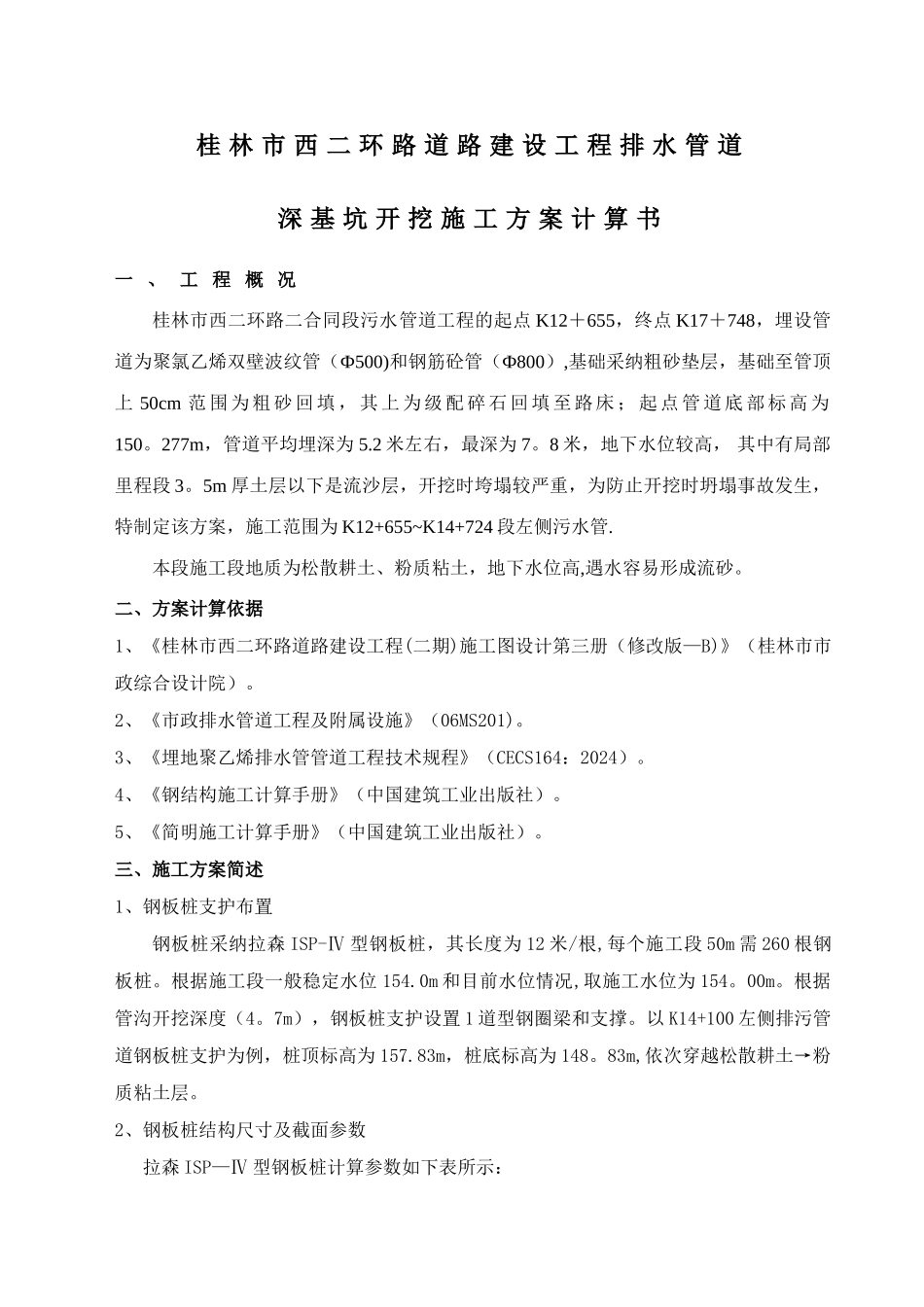

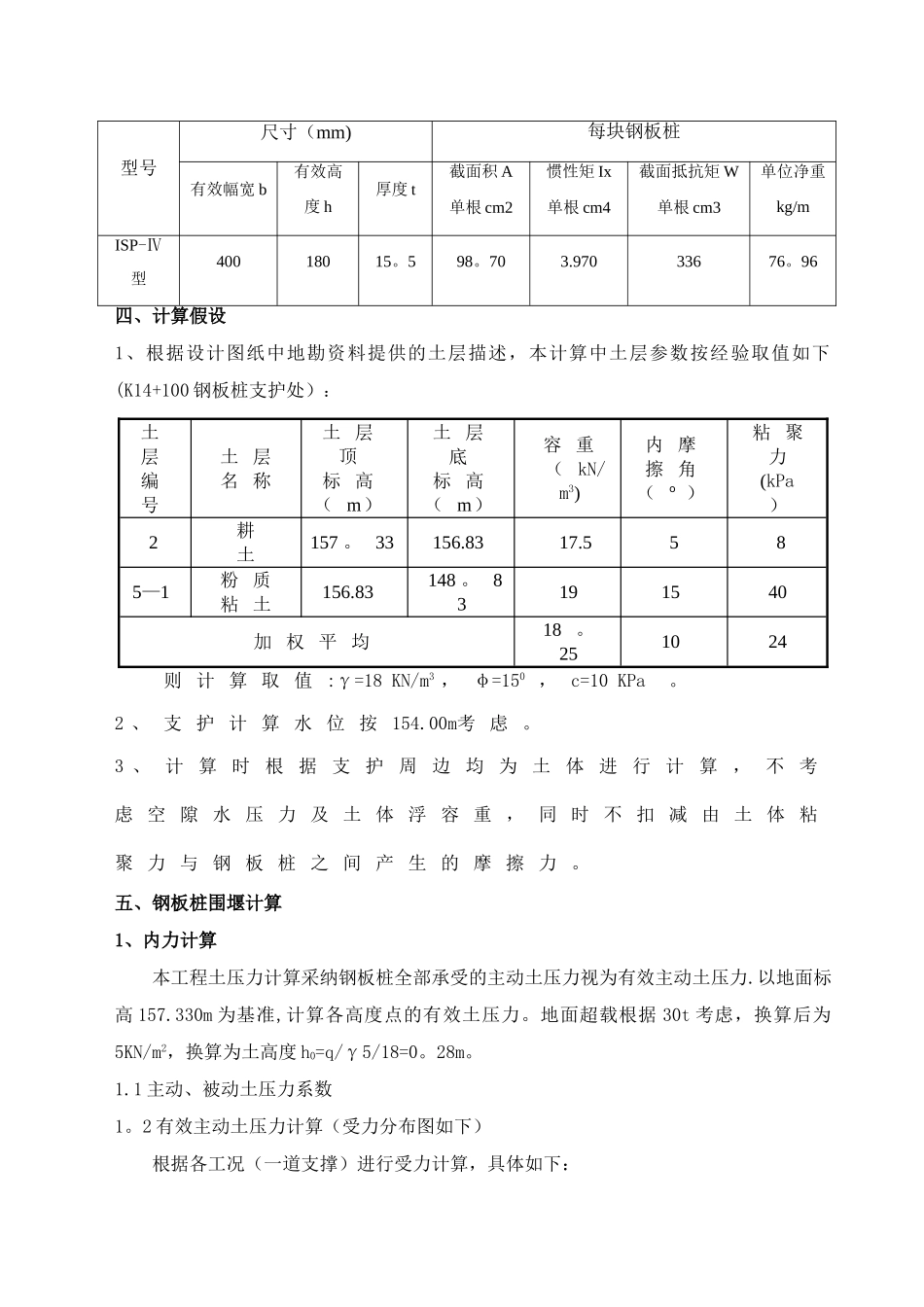

桂 林 市 西 二 环 路 道 路 建 设 工 程 排 水 管 道深 基 坑 开 挖 施 工 方 案 计 算 书一 、 工 程 概 况桂林市西二环路二合同段污水管道工程的起点 K12＋655，终点 K17＋748，埋设管道为聚氯乙烯双壁波纹管（Ф500)和钢筋砼管（Ф800）,基础采纳粗砂垫层，基础至管顶上 50cm 范 围 为 粗 砂 回 填 ， 其 上 为 级 配 碎 石 回 填 至 路 床 ； 起 点 管 道 底 部 标 高 为150。277m，管道平均埋深为 5.2 米左右，最深为 7。8 米，地下水位较高， 其中有局部里程段 3。5m 厚土层以下是流沙层，开挖时垮塌较严重，为防止开挖时坍塌事故发生，特制定该方案，施工范围为 K12+655~K14+724 段左侧污水管.本段施工段地质为松散耕土、粉质粘土，地下水位高,遇水容易形成流砂。二、方案计算依据1、《桂林市西二环路道路建设工程(二期)施工图设计第三册（修改版—B)》（桂林市市政综合设计院）。2、《市政排水管道工程及附属设施》（06MS201)。3、《埋地聚乙烯排水管管道工程技术规程》（CECS164：2024）。4、《钢结构施工计算手册》（中国建筑工业出版社）。5、《简明施工计算手册》（中国建筑工业出版社）。三、施工方案简述1、钢板桩支护布置钢板桩采纳拉森 ISP-Ⅳ 型钢板桩，其长度为 12 米/根,每个施工段 50m 需 260 根钢板桩。根据施工段一般稳定水位 154.0m 和目前水位情况,取施工水位为 154。00m。根据管沟开挖深度（4。7m），钢板桩支护设置 1 道型钢圈梁和支撑。以 K14+100 左侧排污管道钢板桩支护为例，桩顶标高为 157.83m，桩底标高为 148。83m,依次穿越松散耕土→粉质粘土层。2、钢板桩结构尺寸及截面参数拉森 ISP—Ⅳ 型钢板桩计算参数如下表所示：型号尺寸（mm)每块钢板桩有效幅宽 b有效高度 h厚度 t截面积 A单根 cm2惯性矩 Ix单根 cm4截面抵抗矩 W单根 cm3单位净重kg/mISP-Ⅳ型40018015。598。703.97033676。96四、计算假设1、根据设计图纸中地勘资料提供的土层描述，本计算中土层参数按经验取值如下(K14+100 钢板桩支护处）：土层编号土 层名 称土 层顶 标 高（ m）土 层底标 高（ m）容 重（ kN/m3)内 摩擦 角（o ）粘 聚力(kPa）2耕 土157 。 33156.8317.5585—1粉 质粘 土156.83148 。 83191540加 权 平 均18 。251024则 计 算 取 值 :γ=18 KN/m3 ， φ=150 ， c=10 KPa 。2 、 ...
