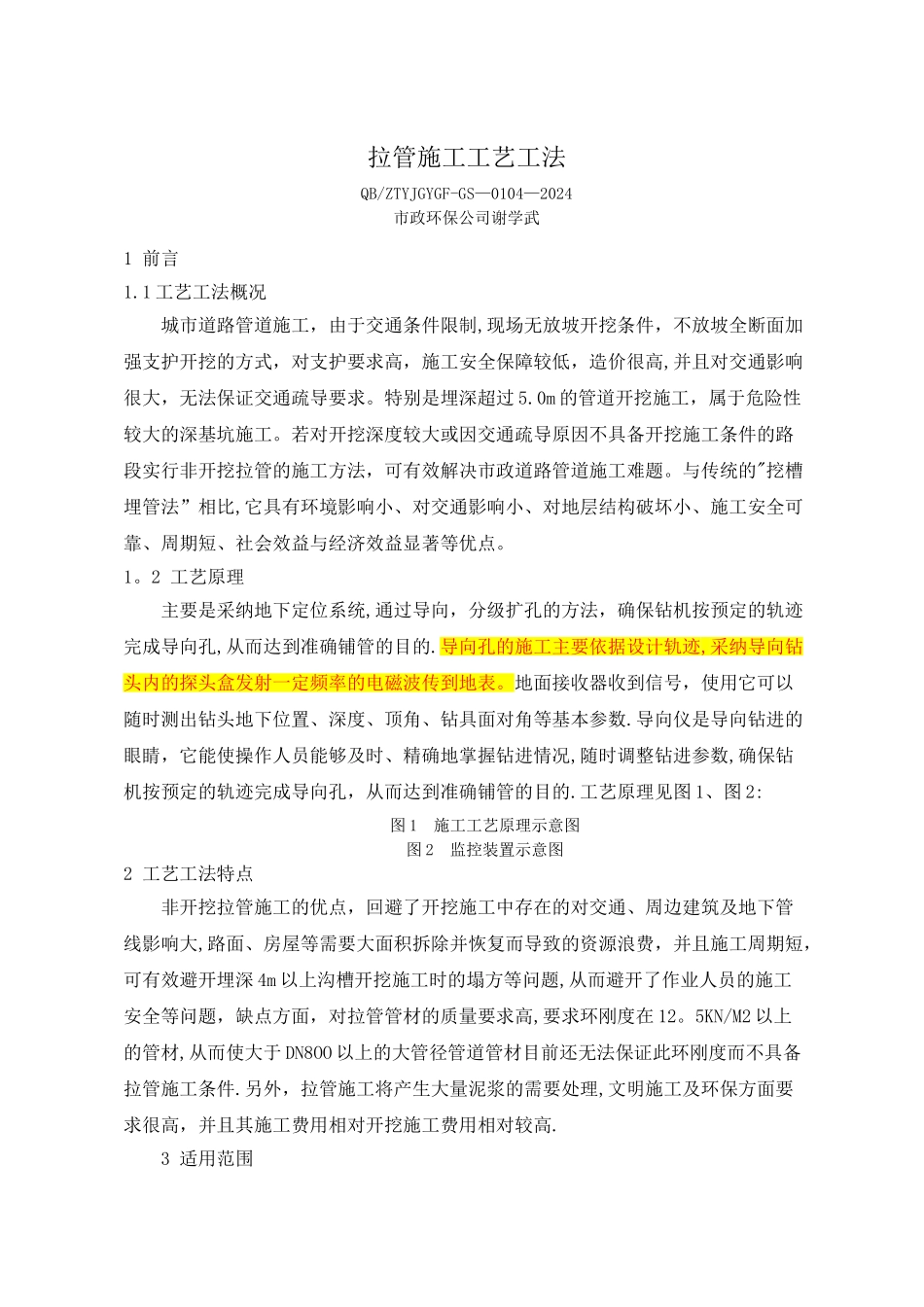

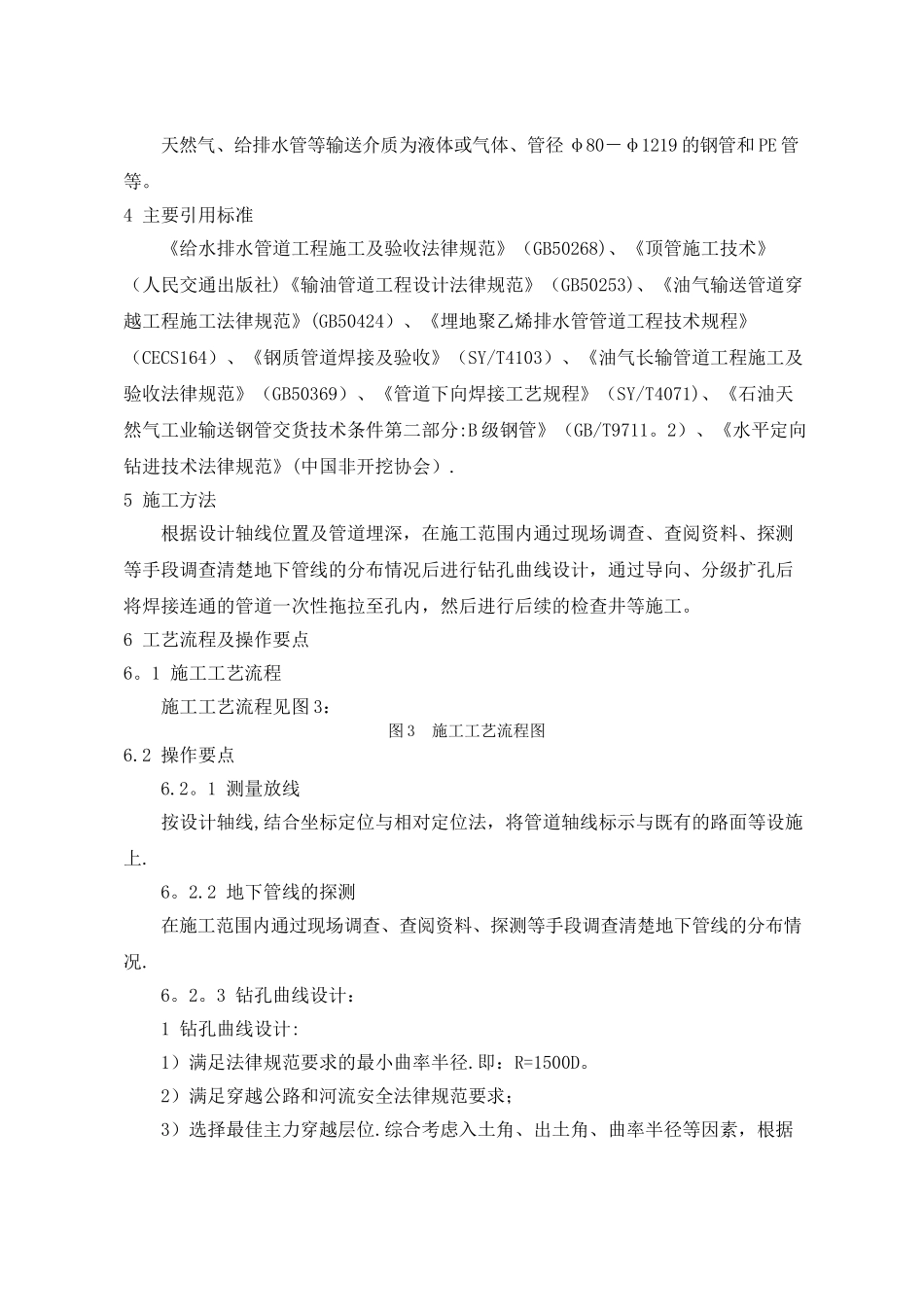

拉管施工工艺工法QB/ZTYJGYGF-GS—0104—2024市政环保公司谢学武1 前言1.1 工艺工法概况城市道路管道施工，由于交通条件限制,现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高,并且对交通影响很大，无法保证交通疏导要求。特别是埋深超过 5.0m 的管道开挖施工，属于危险性较大的深基坑施工。若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段实行非开挖拉管的施工方法，可有效解决市政道路管道施工难题。与传统的"挖槽埋管法”相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。1。2 工艺原理主要是采纳地下定位系统,通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔,从而达到准确铺管的目的.导向孔的施工主要依据设计轨迹,采纳导向钻头内的探头盒发射一定频率的电磁波传到地表。地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面对角等基本参数.导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况,随时调整钻进参数,确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的.工艺原理见图 1、图 2:图 1 施工工艺原理示意图图 2 监控装置示意图2 工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑及地下管线影响大,路面、房屋等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，可有效避开埋深 4m 以上沟槽开挖施工时的塌方等问题,从而避开了作业人员的施工安全等问题，缺点方面，对拉管管材的质量要求高,要求环刚度在 12。5KN/M2 以上的管材,从而使大于 DN8OO 以上的大管径管道管材目前还无法保证此环刚度而不具备拉管施工条件.另外，拉管施工将产生大量泥浆的需要处理,文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高.3 适用范围天然气、给排水管等输送介质为液体或气体、管径 φ80－φ1219 的钢管和 PE 管等。4 主要引用标准《给水排水管道工程施工及验收法律规范》（GB50268)、《顶管施工技术》（人民交通出版社)《输油管道工程设计法律规范》（GB50253)、《油气输送管道穿越工程施工法律规范》(GB50424）、《埋地聚乙烯排水管管道工程技术规程》（CECS164）、《钢质管道焊接及验收》（SY/T4103）、《油气长输管道工程施工及验收法律规范》（GB50369）、《管道下向焊接工艺规程》（SY...
