拖动汽轮机技术协议

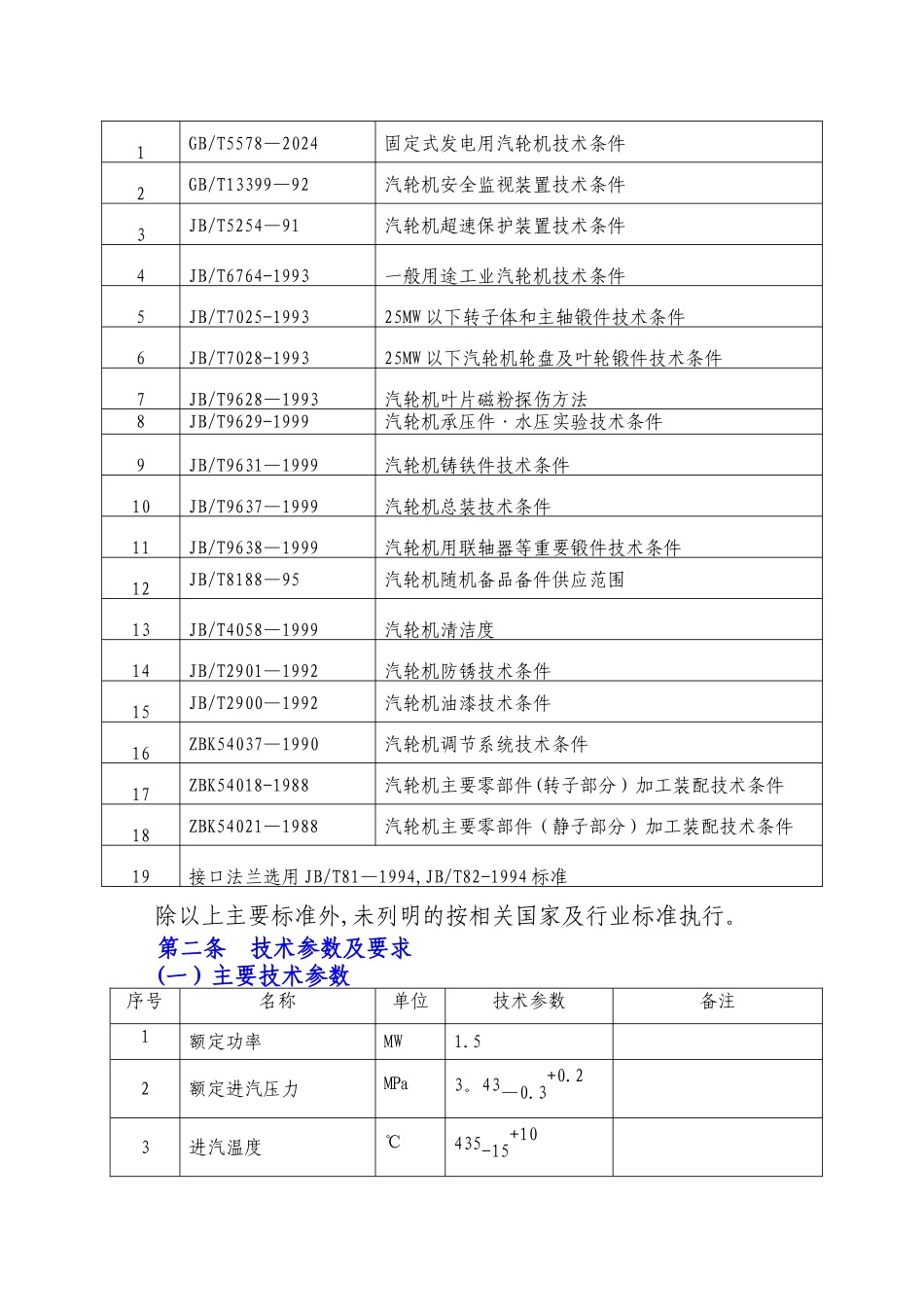

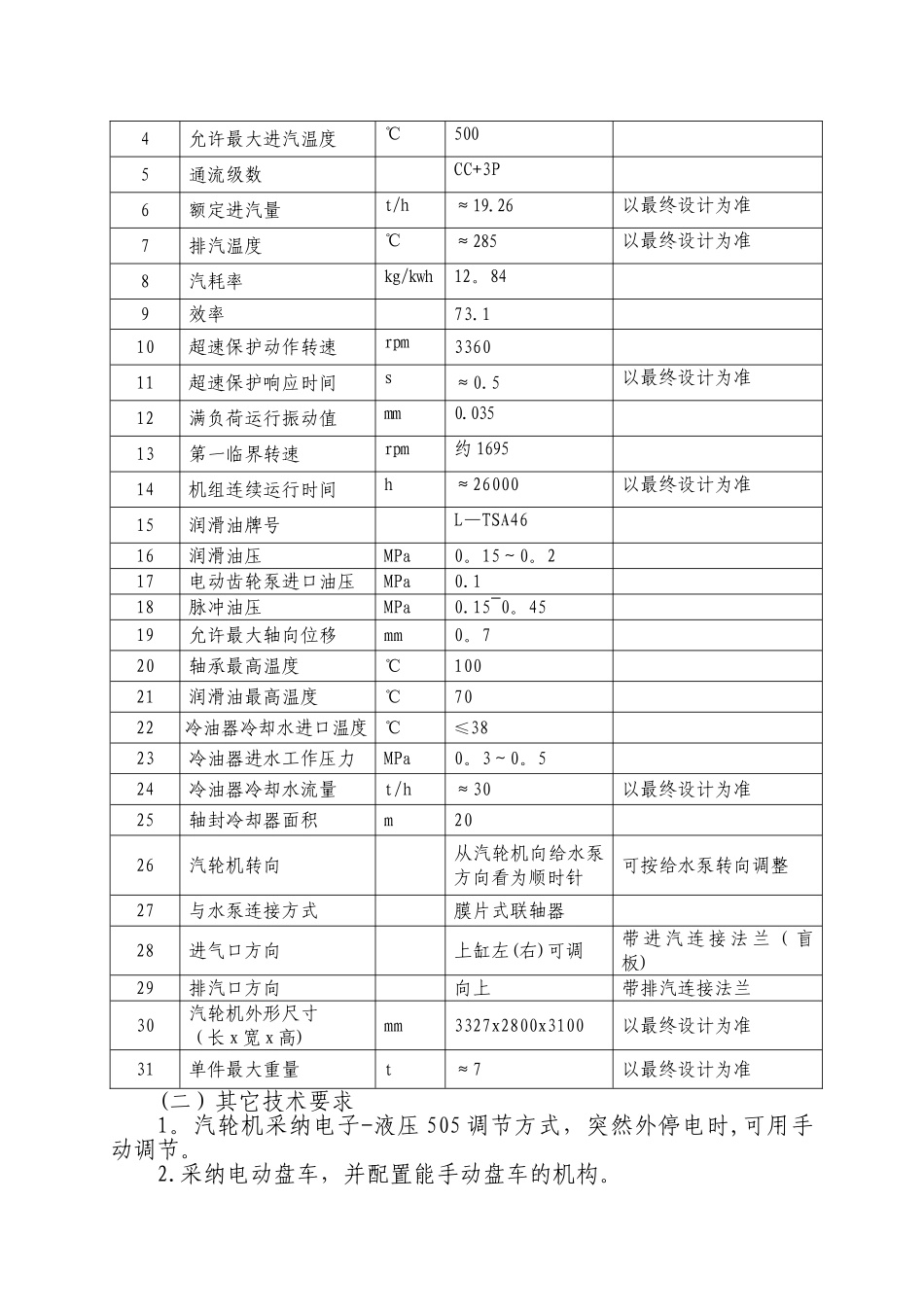

拖动用背压式汽轮机 B1.5-3。43/0。7技 术 协 议需方:xxxxxxxx 有限公司供方:签订时间：二○一○年 月 日供、需双方本着互惠互利的原则,经友好协商,需方将其 8.5 万吨项目热电站拖动用背压式汽轮机 B1。5-3。43/0。7 设备（以下简称合同设备），交由供方设计、制造、组装和运输,为明确双方责、权、利,特制定以下技术条款，以资双方共同遵照执行。第一条 合同设备设计要求(一)主要设计数据1 。 额 定 功 率 ： 1.5MW( 轴 功 率 按 给 水 泵 确 定 约1。1~1.4MW）2。调速范围： 3000～2000r/min3。汽轮机形式： 背压式4。额定进汽压力: 3。43MPa5。额定进汽温度： 435℃6。排汽压力: 0。7MPa7。汽轮机调速范围: 3000~2000r/min8.布置形式: 单层布置9.拖动对象： 150t/h—14。5MPa 锅炉给水泵(二）设计、制造、调试及验收主要标准供方保证提供的合同设备为全新并符合行业标准及国家相关标准的产品，其设计、制造和材料无任何缺陷。主要标准有：序号标准号标准名称1GB/T5578—2024固定式发电用汽轮机技术条件2GB/T13399—92汽轮机安全监视装置技术条件3JB/T5254—91汽轮机超速保护装置技术条件4JB/T6764-1993一般用途工业汽轮机技术条件5JB/T7025-199325MW 以下转子体和主轴锻件技术条件6JB/T7028-199325MW 以下汽轮机轮盘及叶轮锻件技术条件7JB/T9628—1993汽轮机叶片磁粉探伤方法8JB/T9629-1999汽轮机承压件·水压实验技术条件9JB/T9631—1999汽轮机铸铁件技术条件10JB/T9637—1999汽轮机总装技术条件11JB/T9638—1999汽轮机用联轴器等重要锻件技术条件12JB/T8188—95汽轮机随机备品备件供应范围13JB/T4058—1999汽轮机清洁度14JB/T2901—1992汽轮机防锈技术条件15JB/T2900—1992汽轮机油漆技术条件16ZBK54037—1990汽轮机调节系统技术条件17ZBK54018-1988汽轮机主要零部件(转子部分）加工装配技术条件18ZBK54021—1988汽轮机主要零部件（静子部分）加工装配技术条件19接口法兰选用 JB/T81—1994,JB/T82-1994 标准除以上主要标准外,未列明的按相关国家及行业标准执行。第二条 技术参数及要求(一）主要技术参数序号名称单位技术参数备注1额定功率MW1.52额定进汽压力MPa3。43—0.3+0.23进汽温度℃435-15+104允许最大进汽温度℃5005通流级数CC+3P6额定进汽量t/h≈19.26以最终设计为准7排汽温度℃≈285以最终设计为准8汽耗率kg/kwh12。849效率73.110超速保护动作转速rpm336011超速保护响应时间s≈0.5以最终设...
