拱桥专项施工方案

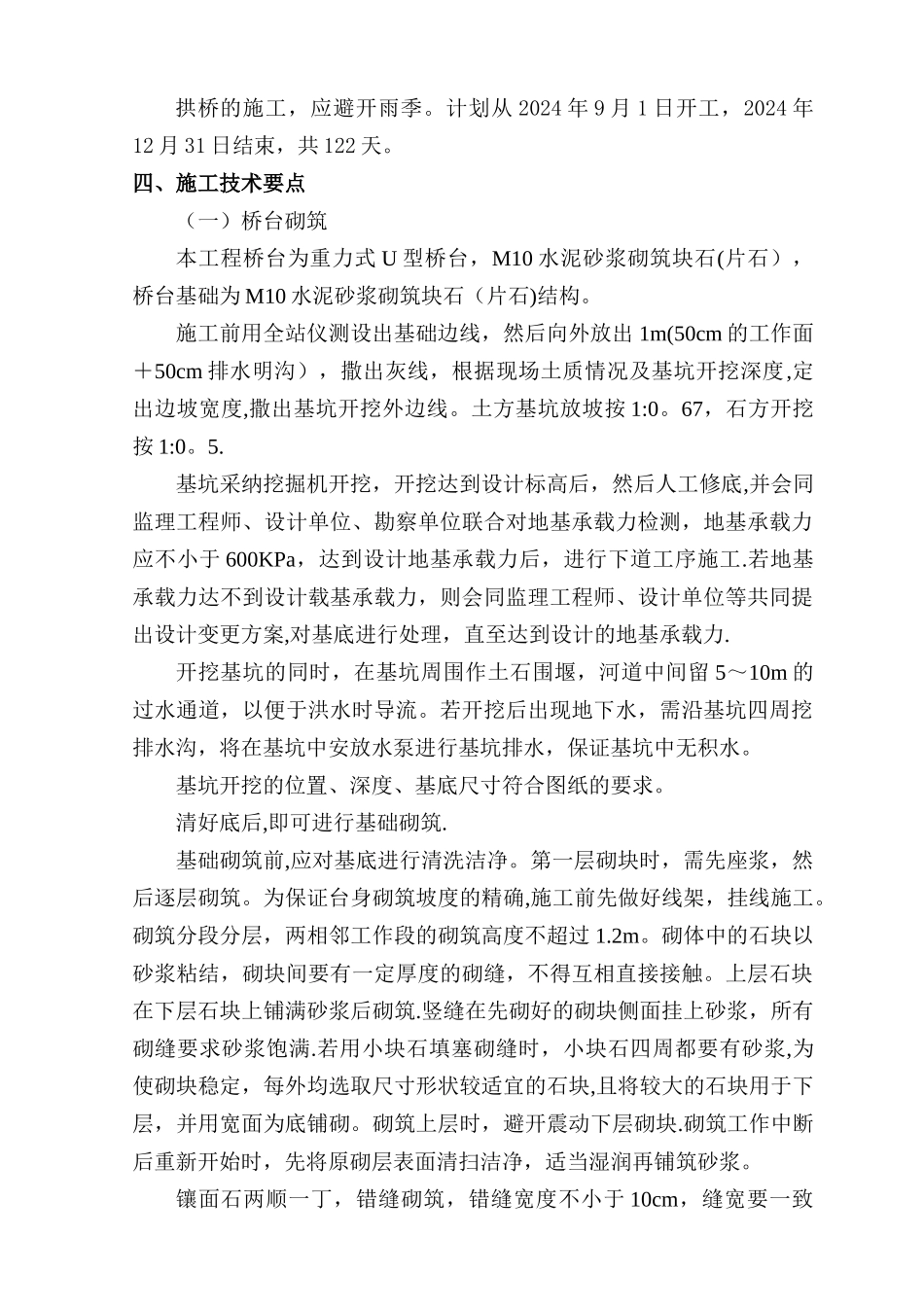

竹鹅溪综合治理工程(南支)石拱桥施工方案一、工程概况 竹鹅溪综合治理工程（南支)第四合同段 0+729 处设计有一座 30m 跨石拱桥，桥宽 10。5m。主拱圈为等截面悬链线，厚度为 80cm，净矢跨比 1/5，主拱圈矢高 6m，腹拱圈为等截面圆弧，厚度 35cm,净矢跨比为1/5，矢高 70cm，腹拱墩拱圈为等截面圆弧，厚度 30cm，净矢跨比为1/2,矢高 60cm，桥梁下部为重力式 U 型砌石桥台，桥台基础放置在除去风化层的新奇岩层上,并嵌入新奇岩层 60cm 以上。该桥设计荷载为车行道单向限载重 10t，主拱圈、腹拱圈、腹拱墩拱圈材料为 M10 砂浆砌粗料石，桥台为 M10 砂浆砌块石（片石）、桥立面为 M5 砂浆砌块石(片石），石料标号不小于 30MPa。二、施工方案选择(一)方案选择本石拱桥支架采纳扣件式支架，拱架采纳型钢焊接支架，支架搭设完毕后进行了预压。主拱圈砌筑分环砌筑,每环分六段，每段按水平均匀分割，水平长度为 5m，先砌筑拱脚部位，再砌筑拱顶部位，最后砌筑 1/4 跨径处。卸架同排同时进行,分三个循环卸落.(二）工程工艺流程（1)围堰 (2)基坑开挖（3）基础底板（4）浆砌桥台 (5)拱架基础 (6)拱架搭设（7） 搭架预压 （8）拱圈砌筑第一环(9）拱 圈 砌 筑 第 二 环 （ 10 ） 拱 上 横 墙 （11）卸载 (12）卸架 (13)腹拱圈砌筑 （14） 护拱 （15)拱上填料 (16)拱上附属构筑物三、施工准备1、人员及设备准备人员安排：管理人员:15 名，各施工队施工人员 70 名。 机械设备配置：挖掘机：1 台；电焊机：2 台;8t 吊车:1 台；10t自卸汽车:5 台；20KW 发电机：2 台;潜水泵:3 台;水准仪:2 台；全站仪：1 台；砂浆搅拌机：2 台;运输砂浆拖拉机：2 台；铁皮：300 平方。2、施工技术组织 根据设备需求及施工精度布设控制网点，补充施工需要的水准点、桥梁轴线、桥梁控制桩。为保证施工测量放样作好准备。 作好原材料的检验和配合比的选定.3、材料准备 砂、石料、水泥、枕木、木材、沥青、脚手架、钢材等在柳州可以采购，质量能达到要求。4、平面布置桥梁处在河道上,因采纳满堂拱架施工,施工前，应将上游河水通过围堰栏截进拓污管道，再将河道淤泥清除,用片石挤淤，使基础满足搭设搭架基础承载力。挤淤宽度为桥宽两侧加宽 5m，5m 作为外墙架及便道使用，并将现场场地进行平整，作为材料堆放和施工活动场地。施工用水、电采纳就近租用居民及厂矿的自来水.电不能满足时采纳发电机发电。5、 现...
