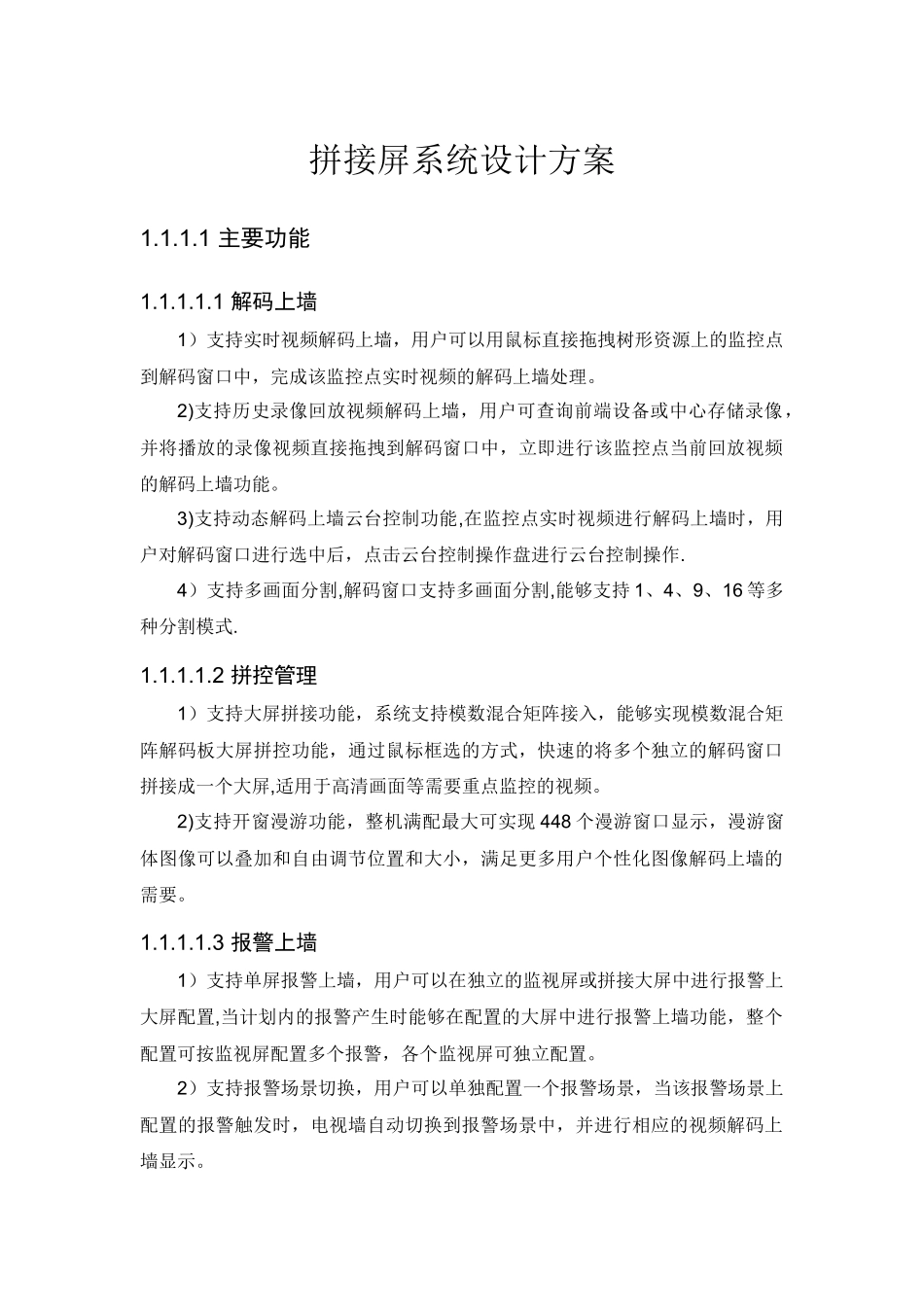

拼接屏系统设计方案1.1.1.1 主要功能1.1.1.1.1 解码上墙1）支持实时视频解码上墙，用户可以用鼠标直接拖拽树形资源上的监控点到解码窗口中，完成该监控点实时视频的解码上墙处理。2)支持历史录像回放视频解码上墙，用户可查询前端设备或中心存储录像，并将播放的录像视频直接拖拽到解码窗口中，立即进行该监控点当前回放视频的解码上墙功能。3)支持动态解码上墙云台控制功能,在监控点实时视频进行解码上墙时，用户对解码窗口进行选中后，点击云台控制操作盘进行云台控制操作.4）支持多画面分割,解码窗口支持多画面分割,能够支持 1、4、9、16 等多种分割模式.1.1.1.1.2 拼控管理1）支持大屏拼接功能，系统支持模数混合矩阵接入，能够实现模数混合矩阵解码板大屏拼控功能，通过鼠标框选的方式，快速的将多个独立的解码窗口拼接成一个大屏,适用于高清画面等需要重点监控的视频。2)支持开窗漫游功能，整机满配最大可实现 448 个漫游窗口显示，漫游窗体图像可以叠加和自由调节位置和大小，满足更多用户个性化图像解码上墙的需要。1.1.1.1.3 报警上墙1）支持单屏报警上墙，用户可以在独立的监视屏或拼接大屏中进行报警上大屏配置,当计划内的报警产生时能够在配置的大屏中进行报警上墙功能，整个配置可按监视屏配置多个报警，各个监视屏可独立配置。2）支持报警场景切换，用户可以单独配置一个报警场景，当该报警场景上配置的报警触发时，电视墙自动切换到报警场景中，并进行相应的视频解码上墙显示。1.1.1.2 效果展示1.1.1.2.1 单屏显示组合大屏的每个单元单独显示一路视频画面，每个单元的视频信号可以任意切换(显示效果如下图所示）。图1. 单屏显示示意图1.1.1.2.2 整屏显示整个大屏显示一路完整的视频图像。图2. 拼接显示示意图1.1.1.2.3 任意分割组合显示以一个屏为单元可任意 1、4、9、16 路画面分割显示。图3. 分割显示示意图1.1.2 大屏显示设计大屏显示系统不仅包含用来视频图像显示的大屏显示部分,还包括解码控制等产品，本章重点介绍大屏显示系统中的大屏显示部分，其中主要介绍 LCD 大屏.大屏显示系统建设的总体目标是：系统充分考虑到先进性、可靠性、经济性、可扩充性和可维护性等原则,建成一套采纳先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序有用、升级扩展性好的液晶大屏幕拼接系统,以达到满足大屏幕图像和数据显示的需求。1.1.2.1 系统结构根据前章 265 拼接解码器的设计，海康威视...
