挂网锚喷边坡防护施工方案

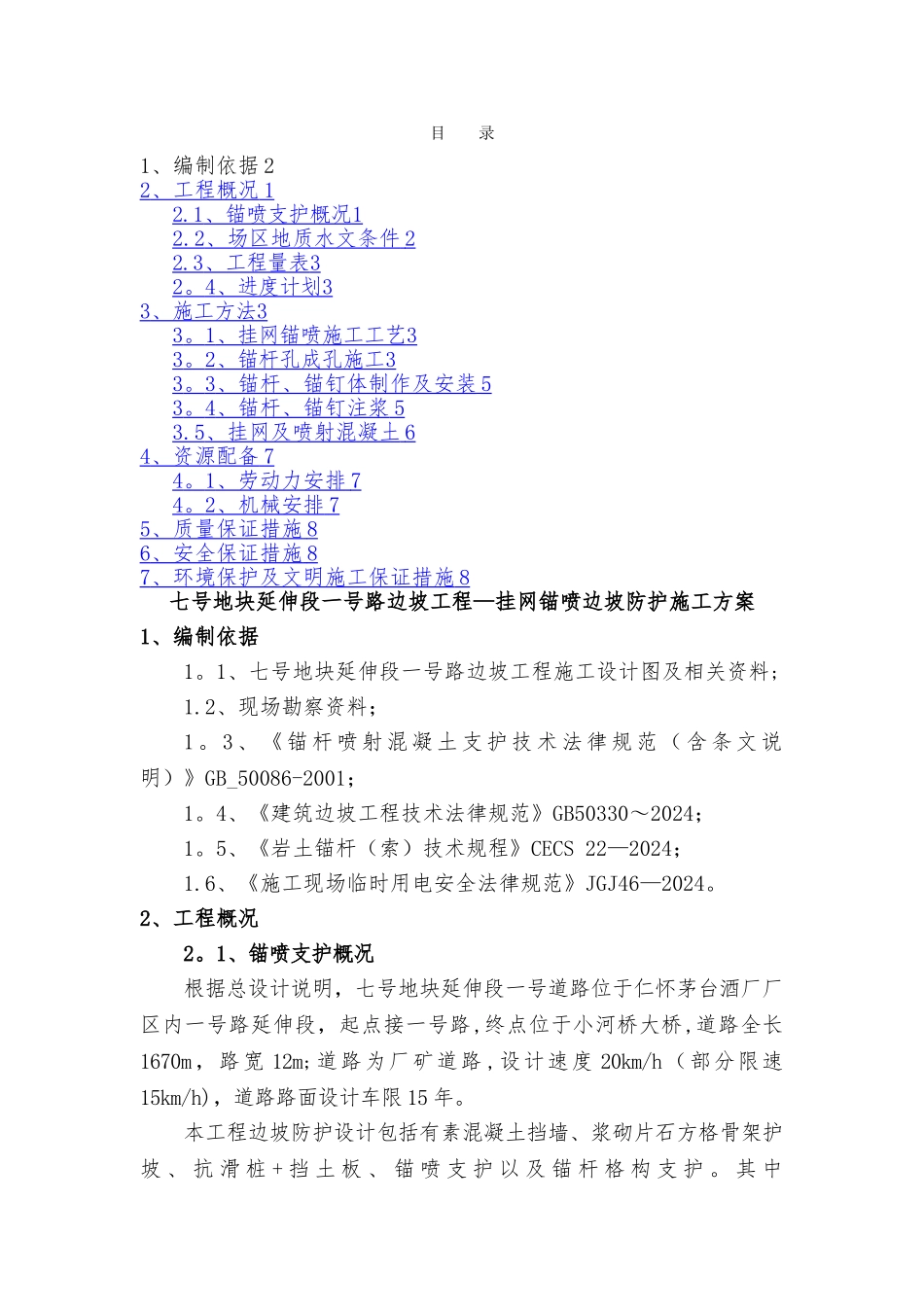

挂网锚喷边坡防护施工方案_第1页
1/9

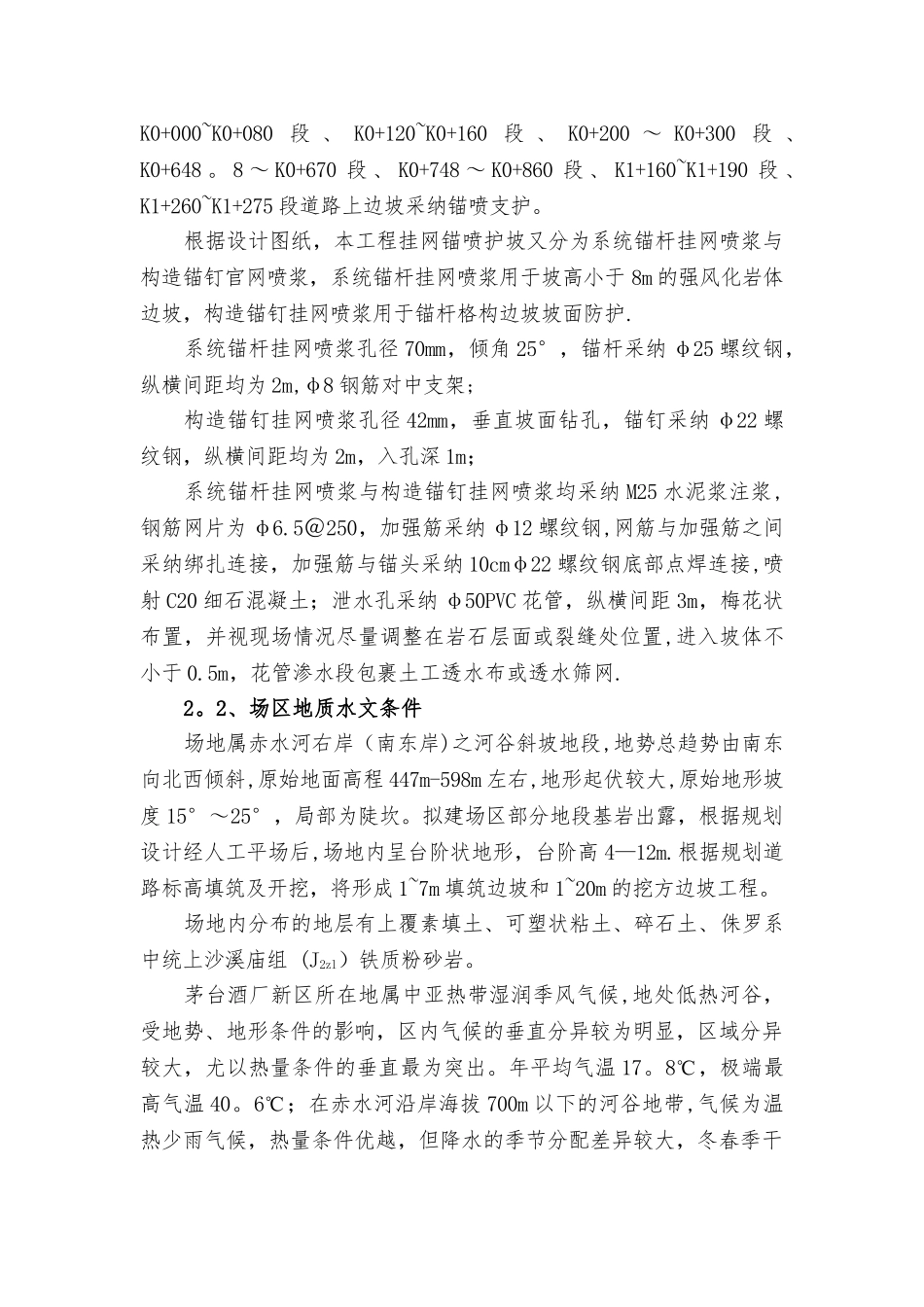

挂网锚喷边坡防护施工方案_第2页
2/9

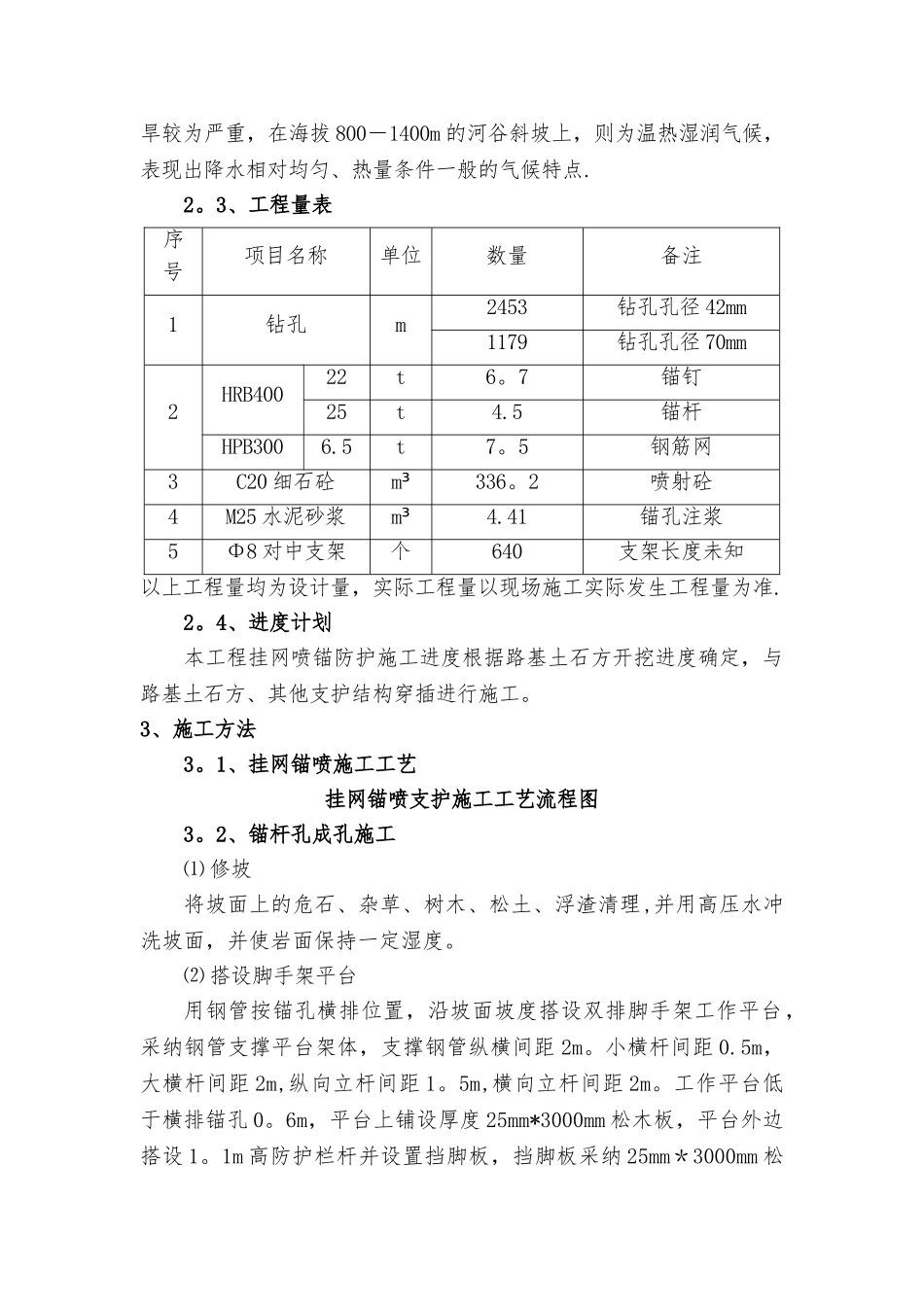

挂网锚喷边坡防护施工方案_第3页
3/9
目 录1、编制依据 22 、工程概况 1 2.1 、锚喷支护概况 1 2.2 、场区地质水文条件 2 2.3 、工程量表 3 2 。 4 、进度计划 3 3 、施工方法 3 3 。 1 、挂网锚喷施工工艺 3 3 。 2 、锚杆孔成孔施工 3 3 。 3 、锚杆、锚钉体制作及安装 5 3 。 4 、锚杆、锚钉注浆 5 3.5 、挂网及喷射混凝土 6 4 、资源配备 7 4 。 1 、劳动力安排 7 4 。 2 、机械安排 7 5 、质量保证措施 8 6 、安全保证措施 8 7 、环境保护及文明施工保证措施 8 七号地块延伸段一号路边坡工程—挂网锚喷边坡防护施工方案1、编制依据1。1、七号地块延伸段一号路边坡工程施工设计图及相关资料;1.2、现场勘察资料;1。 3、《锚杆喷射混凝土支护技术法律规范(含条文说明)》GB_50086-2001;1。4、《建筑边坡工程技术法律规范》GB50330~2024;1。5、《岩土锚杆(索)技术规程》CECS 22—2024;1.6、《施工现场临时用电安全法律规范》JGJ46—2024。2、工程概况2。1、锚喷支护概况根据总设计说明,七号地块延伸段一号道路位于仁怀茅台酒厂厂区内一号路延伸段,起点接一号路,终点位于小河桥大桥,道路全长1670m,路宽 12m;道路为厂矿道路,设计速度 20km/h(部分限速15km/h),道路路面设计车限 15 年。本工程边坡防护设计包括有素混凝土挡墙、浆砌片石方格骨架护坡 、 抗 滑 桩 + 挡 土 板 、 锚 喷 支 护 以 及 锚 杆 格 构 支 护 。 其 中K0+000~K0+080 段 、 K0+120~K0+160 段 、 K0+200 ~ K0+300 段 、K0+648 。 8 ~ K0+670 段 、 K0+748 ~ K0+860 段 、 K1+160~K1+190 段 、K1+260~K1+275 段道路上边坡采纳锚喷支护。根据设计图纸,本工程挂网锚喷护坡又分为系统锚杆挂网喷浆与构造锚钉官网喷浆,系统锚杆挂网喷浆用于坡高小于 8m 的强风化岩体边坡,构造锚钉挂网喷浆用于锚杆格构边坡坡面防护.系统锚杆挂网喷浆孔径 70mm,倾角 25°,锚杆采纳 φ25 螺纹钢,纵横间距均为 2m,φ8 钢筋对中支架;构造锚钉挂网喷浆孔径 42mm,垂直坡面钻孔,锚钉采纳 φ22 螺纹钢,纵横间距均为 2m,入孔深 1m;系统锚杆挂网喷浆与构造锚钉挂网喷浆均采纳 M25 水泥浆注浆,钢筋网片为 φ6.5@250,加强筋采纳 φ12 螺纹钢,网筋与加强筋之间采纳绑扎连接,加强筋与锚头采纳 10cmφ22 螺纹钢底部点焊连接,喷射 C20 细石混凝土;泄水孔采纳 φ50PVC...
