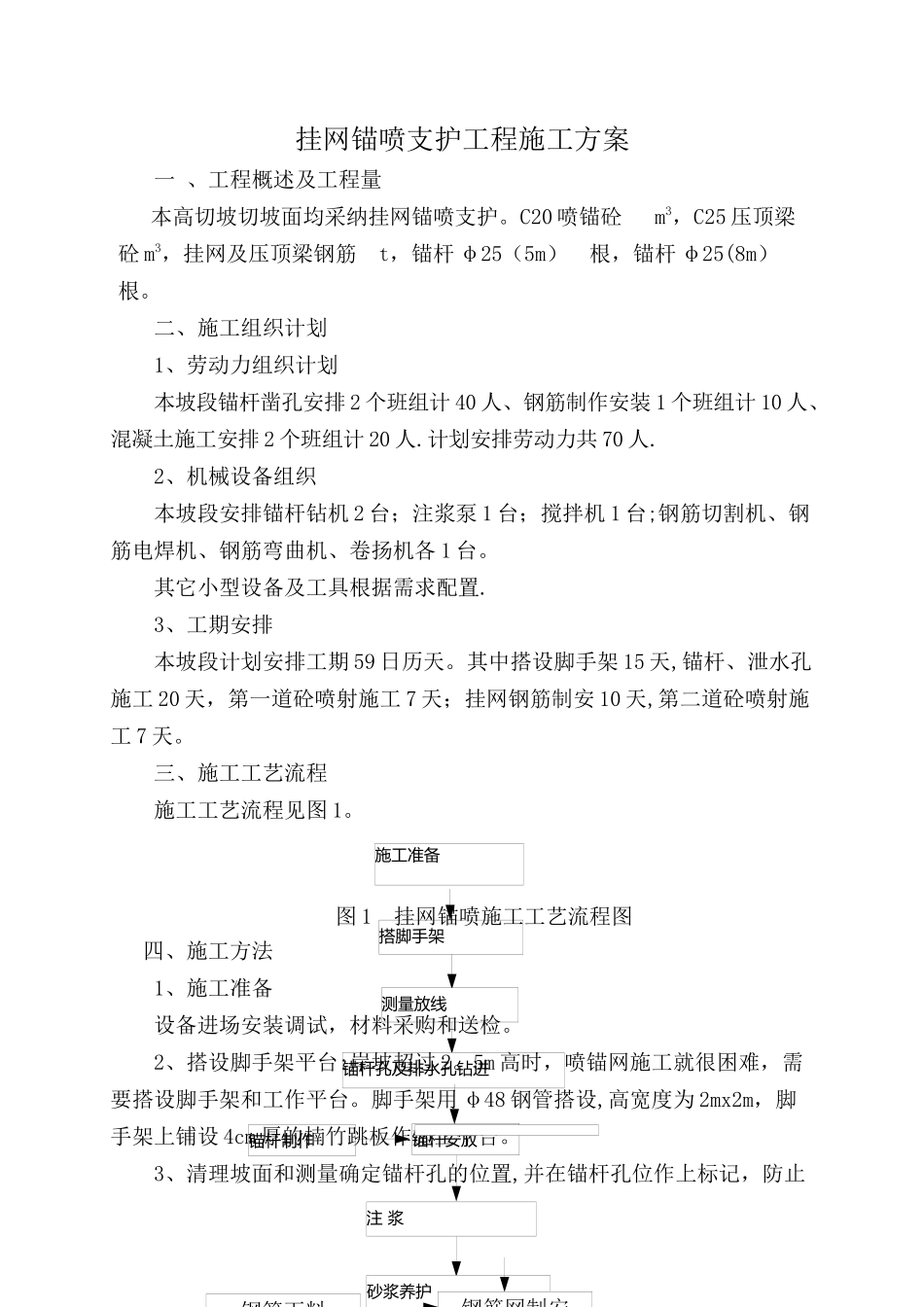

砂浆养护锚杆安放注 浆锚杆孔及排水孔钻进测量放线锚杆制作施工准备搭脚手架挂网锚喷支护工程施工方案一 、工程概述及工程量本高切坡切坡面均采纳挂网锚喷支护。C20 喷锚砼 m3，C25 压顶梁砼 m3，挂网及压顶梁钢筋 t，锚杆 φ25（5m） 根，锚杆 φ25(8m） 根。二、施工组织计划1、劳动力组织计划本坡段锚杆凿孔安排 2 个班组计 40 人、钢筋制作安装 1 个班组计 10 人、混凝土施工安排 2 个班组计 20 人.计划安排劳动力共 70 人.2、机械设备组织本坡段安排锚杆钻机 2 台；注浆泵 1 台；搅拌机 1 台;钢筋切割机、钢筋电焊机、钢筋弯曲机、卷扬机各 1 台。其它小型设备及工具根据需求配置.3、工期安排本坡段计划安排工期 59 日历天。其中搭设脚手架 15 天,锚杆、泄水孔施工 20 天，第一道砼喷射施工 7 天；挂网钢筋制安 10 天,第二道砼喷射施工 7 天。三、施工工艺流程施工工艺流程见图 1。图 1 挂网锚喷施工工艺流程图 四、施工方法1、施工准备设备进场安装调试，材料采购和送检。2、搭设脚手架平台:岸坡超过 2。5m 高时，喷锚网施工就很困难，需要搭设脚手架和工作平台。脚手架用 φ48 钢管搭设,高宽度为 2mx2m，脚手架上铺设 4cm 厚的楠竹跳板作施工平台。3、清理坡面和测量确定锚杆孔的位置,并在锚杆孔位作上标记，防止钢筋下料钢筋网制安搅拌机细 骨 料粗 骨 料水 泥速 凝 剂水 池喷射机喷 砼受喷面空气压缩机气管水管锚杆孔偏位.4、钻孔：钻孔符合设计要求后,用风管将孔内钻屑冲洁净,以防钻屑影响安装锚杆和注浆质量及排水管安装.5、注浆：钻孔完成后，将注浆管插入孔底,将配置好的水泥砂浆通过注浆泵将水泥砂浆注入锚杆孔,直到孔内溢出的水泥砂浆与注入的浆比重相同为止.6、锚杆和排水孔安装：将符合设计要求的钢筋、排水管置于注浆孔内和排水孔内。7、安装好锚杆和排水孔后，清理坡面,除去坡面杂物，为喷射砼作准备。8、坡面喷射砼喷砼强度 C20，厚度 80mm,二次喷砼每次 80mm。喷射混凝土施工工艺如图 2 所示：(1)初喷：喷射方式为“干式”喷射法。启动搅拌机，空气压缩机向清理好的边坡喷射 C20 砼。（2）挂网:将 φ6.5@250 双向钢筋网挂上初喷砼面,并将挂网钢筋与锚杆焊接在一起。(3)复砼：钢筋网挂好后，在钢筋网上复喷砼。五、施工技术要求1、喷射砼施工要求对受喷面上的松动岩块和强风化土进行彻底清理，对一些凸凹较多的区域应注意局部修坡或采纳短钢筋局部...
